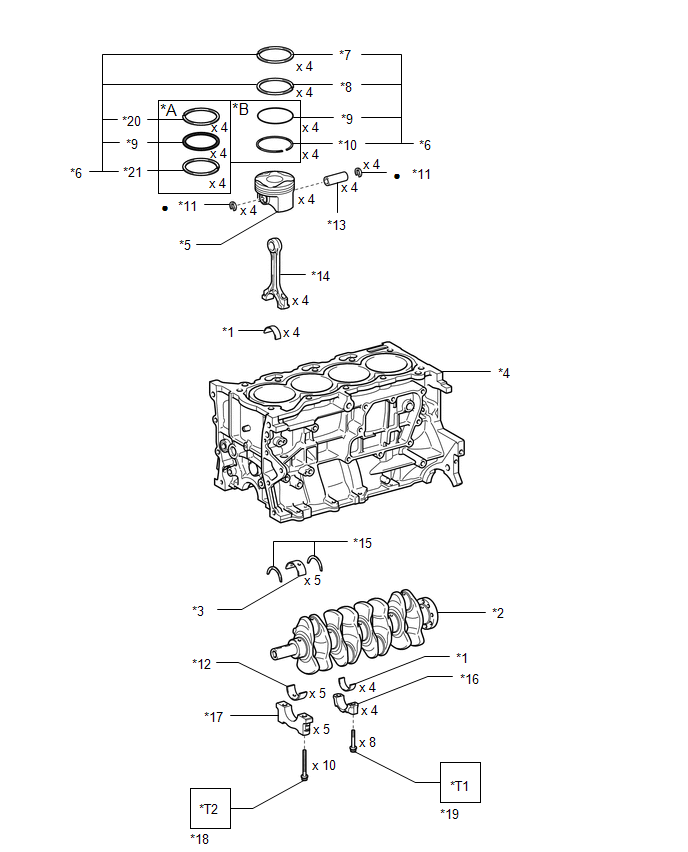

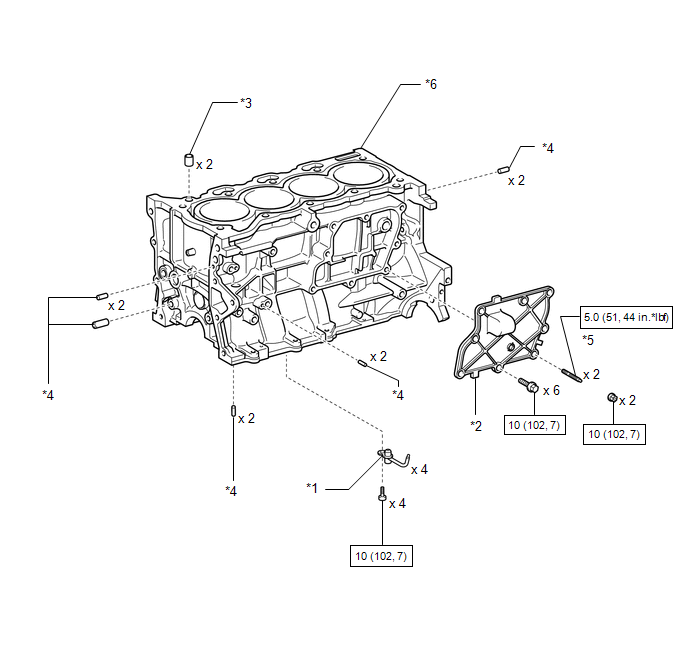

*A | Para tipo de 3 piezas: |
*B | Para tipo de 2 piezas: |
*1 | COJINETE DE LA BIELA |
*2 | CIGÜEÑAL |
*3 | COJINETE SUPERIOR DEL CIGÜEÑAL |
*4 | SUBCONJUNTO DEL BLOQUE DE CILINDROS |
*5 | PISTÓN |
*6 | JUEGO DE SEGMENTOS DE PISTÓN |
*7 | ANILLO DE COMPRESIÓN N° 1 |
*8 | ANILLO DE COMPRESIÓN N° 2 |
*9 | EXPANSOR DEL ANILLO DE LUBRICACIÓN |
*10 | ANILLO DE LUBRICACIÓN |
*11 | ANILLO DE RETENCIÓN DEL ORIFICIO DEL PASADOR DEL PISTÓN |
*12 | COJINETE INFERIOR DEL CIGÜEÑAL |
*13 | PASADOR DEL PISTÓN |
*14 | BIELA |
*15 | ARANDELA DE EMPUJE DEL CIGÜEÑAL SUPERIOR |
*16 | SOMBRERETE DE LA BIELA |
*17 | SOMBRERETE DEL CIGÜEÑAL |
*18 | PERNO DE FIJACIÓN DE SOMBRERETES DEL CIGÜEÑAL |
*19 | PERNO DE LA BIELA |
*20 | RIEL LATERAL SUPERIOR |
*21 | RIEL LATERAL INFERIOR |
- | - |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● | Pieza no reutilizable |
*T1 | 1°: 20 (204, 15) 2°: Girar 90° |
*T2 | 1°: 40 (408, 30) 2°: Girar 90° |
