SUSTITUCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
- El contacto prolongado y repetido con aceite de motor puede destruir los
aceites naturales que protegen la piel, provocando resecamiento,
irritación y dermatitis. Además, el aceite de motor usado contiene
contaminantes potencialmente tóxicos que pueden causar cáncer de piel.
- Lleve ropa y guantes protectores. Evite el contacto con el aceite usado.
En caso de contacto, lave por completo la zona de la piel afectada con
jabón o un limpiador sin agua para las manos. No lave la piel con
gasolina, diluyentes ni disolventes.
- Proteja el medioambiente: deseche el aceite usado y los filtros de
aceite solamente en los lugares expresamente designados para ello.
PROCEDIMIENTO 1. VACÍE EL ACEITE DE MOTOR
(a) Quite el subconjunto del tapón de llenado de aceite. (b) Extraiga el tapón de drenaje y la junta de drenaje del cárter de aceite y vacíe el aceite del motor en un recipiente.
(c) Limpie el tapón de drenaje del cárter de aceite. (d) Coloque una junta nueva en el tapón de drenaje del cárter de aceite.
(e) Instale el tapón de drenaje del cárter de aceite. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf}
2. EXTRAIGA EL FILTRO DE ACEITE (a) Para tipo del subconjunto del filtro de aceite:
(1) Utilice una SST para extraer el subconjunto del filtro de aceite. SST: 09228-06502
(b) Para tipo del juego del elemento del filtro de aceite:
| (1)
Utilice la SST para aflojar el conjunto del tapón del filtro de aceite 4
giros, alinee las nervaduras de la tapa verticalmente, y drene el
aceite de motor restante del conjunto del tapón del filtro de aceite. SST: 09228-06502
AVISO: No quite el clip del soporte del filtro de aceite al extraer el conjunto de la tapa del filtro de aceite.
OBSERVACIÓN: Coloque
un recipiente bajo el conjunto del tapón del filtro de aceite antes de
aflojar el conjunto del tapón del filtro de aceite. |
 |
|

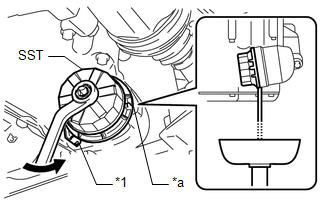

*1 | Clip del soporte del filtro de aceite | |
*a | Nervadura de la tapa | | |
(2) Extraiga el conjunto del tapón del filtro de aceite.
| (3) Extraiga el elemento del filtro de aceite y la junta tórica del conjunto del tapón del filtro de aceite.
AVISO: No
utilice ninguna herramienta cuando extraiga la junta tórica para que no
se dañe el conjunto del tapón del filtro de aceite. Extráigala con la
mano. |
 |
|

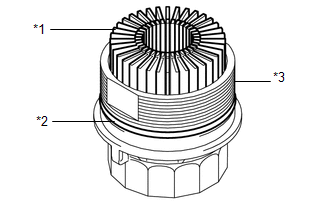

*1 | Elemento del filtro de aceite | |
*2 | Junta tórica | |
*3 | Conjunto de la tapa del filtro de aceite | | |
3. INSTALE EL FILTRO DE ACEITE (a) Para tipo del subconjunto del filtro de aceite:
(1) Inspeccione y limpie la superficie de instalación del subconjunto del filtro de aceite.
(2) Aplique aceite de motor limpio a la junta de un subconjunto del filtro de aceite nuevo.
(3)
Enrosque a mano ligeramente el subconjunto del filtro de aceite.
Apriete hasta que las juntas entren en contacto con el asiento. (4) Utilice una SST para apretar el subconjunto del filtro de aceite.
SST: 09228-06502 Elija una de las siguientes opciones, según el espacio de trabajo del que disponga:
- Si dispone de espacio suficiente, apriete el subconjunto del filtro de aceite con una llave dinamométrica.
Torque: 17.5 N·m {178 kgf·cm, 13 ft·lbf}
- Si no dispone de espacio suficiente para utilizar la llave
dinamométrica, apriete el subconjunto del filtro de aceite 3/4 de vuelta
con la mano o con una llave corriente.
(b) Para tipo del juego del elemento del filtro de aceite: (1) Limpie el interior del conjunto del tapón del filtro de aceite, las roscas y la ranura de la junta tórica.
| (2)
Aplique una pequeña cantidad de aceite de motor a la nueva junta tórica
e instálela en el conjunto del tapón del filtro de aceite.
AVISO:
- Asegúrese de colocar la junta tórica en el lugar correspondiente, de lo contrario, podrían producirse fugas de aceite de motor.
- Procure no retorcer la junta tórica.
|
 |
|

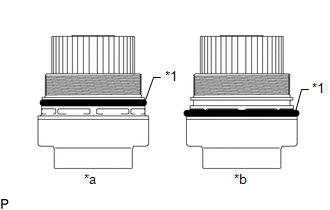

*1 | Junta tórica | |
*a | Correcto | |
*b | Incorrecto | | |
(3) Coloque el nuevo elemento del filtro de aceite en el conjunto del tapón del filtro de aceite.
(4) Elimine la suciedad y las partículas extrañas de la superficie de instalación del motor.
| (5)
Vuelva a aplicar una pequeña cantidad de aceite de motor a la junta
tórica del conjunto del tapón del filtro de aceite. Alinee la muesca de
las roscas del conjunto del tapón del filtro de aceite 90° con las
ranuras del soporte del filtro de aceite y apriete provisionalmente el
conjunto del tapón del filtro de aceite. AVISO: Asegúrese de que la junta tórica no queda atrapada entre las piezas. |
|
| (6) Apriete el conjunto del tapón del filtro de aceite con la SST.
SST: 09228-06502 Torque: 25 N·m {255 kgf·cm, 18 ft·lbf}
AVISO:
- Tras apretar el conjunto del tapón del filtro del aceite, asegúrese de
que no hay holgura alguna y que la junta tórica no sobresale.
- No extraiga el clip del soporte del filtro de aceite al instalar el conjunto del tapón del filtro de aceite.
- El conjunto del tapón del filtro de aceite no puede tener roscas dañadas.
|
 |
|

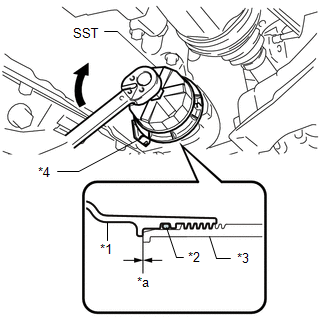

*1 | Conjunto de la tapa del filtro de aceite | |
*2 | Junta tórica | |
*3 | Soporte del filtro de aceite | |
*4 | Clip del soporte del filtro de aceite | |
*a | Sin separación | | |
4. AÑADA ACEITE DE MOTOR (a) Añada aceite de motor nuevo y coloque el tapón de llenado del aceite. Grado estándar del aceite |
Grado del aceite | Viscosidad del aceite (SAE) | |
Aceite de motor multigrado ILSAC GF-5 |
0W-20 | Capacidad estándar |
Elemento | Estado normal | |
Vaciado y llenado con cambio de filtro de aceite |
4.2 litros (4.4 US qts, 3.7 Imp. qts) | |
Vaciado y llenado sin cambio de filtro de aceite |
3.9 litros (4.1 US qts, 3.4 Imp. qts) | |
Llenado en seco | 4.7 litros (5.0 US qts, 4.1 Imp. qts) |
5. COMPRUEBE SI HAY FUGAS DE ACEITE (a) Caliente el motor. Asegúrese de que no existen fugas de aceite en el área de trabajo. |
