Toyota Corolla Manual de Taller: Circuito de la calefacción (C1AAE)

DESCRIPCIÓN

La cámara de reconocimiento de avance controla el flujo de corriente al subconjunto de reconocimiento de avance con capó de calentador.

SI la cámara de reconocimiento de avance detecta una avería en el circuito del subconjunto de reconocimiento de avance con capó de calentador, almacenará este DTC.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1AAE

Circuito de la calefacción

Se cumple cualquiera de las condiciones siguientes después de hayan transcurrido 2 segundos desde que colocó el interruptor de encendido en la posición ON:
  • Se detecta un cortocircuito a +B en el circuito del subconjunto de reconocimiento de avance con capó de calentador durante 1 segundo o más acumulativamente
  • Se detecta un circuito abierto o un cortocircuito a masa en el circuito del subconjunto de reconocimiento de avance con capó de calentador durante 5 segundos o más
  • Subconjunto de reconocimiento de avance con capó de calentador
  • Cámara de reconocimiento de avance
  • Mazo de cables o conector

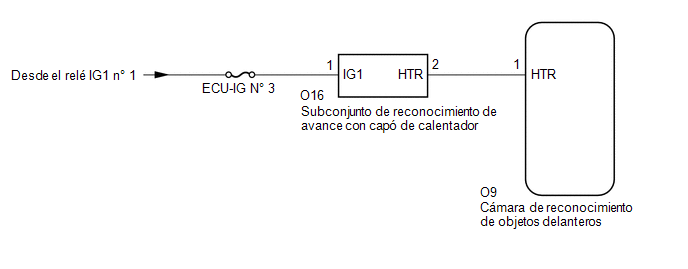

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Cuando sustituya la cámara de reconocimiento de avance, reemplácela por una nueva. Si utiliza una cámara de reconocimiento de avance que se instaló previamente en otro vehículo, la información almacenada en la cámara de reconocimiento de avance no coincidirá con la información del vehículo. Como resultado, se almacenará un DTC.
  • Si se ha sustituido la cámara de reconocimiento delantera por una nueva, asegúrese de llevar a cabo el ajuste de la cámara de reconocimiento delantera.

    Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITE ALGÚN DTC (SISTEMA DE CÁMARA DE RECONOCIMIENTO HACIA DELANTE)

(a) Borre los DTC.

Haga clic aquí

Chassis > Front Recognition Camera > Clear DTCs

(b) Realice el siguiente procedimiento.

OBSERVACIÓN:

Si no se realiza el siguiente procedimiento, no se puede detectar el DTC emitido previamente.

  1. Conecte el interruptor de encendido y espere 7 segundos como mínimo.

(c) Compruebe si se emiten DTC.

Haga clic aquí

Chassis > Front Recognition Camera > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1AAE

A

Se emite DTC C1AAE

B

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

2.

INSPECCIONE EL SUBCONJUNTO DE AVANCE DE RECONOCIMIENTO CON CAPÓ DE CALENTADOR

(a) Apague el interruptor de encendido.

(b) Desconecte el conector O16 del subconjunto de reconocimiento de avance con capó de calentador.

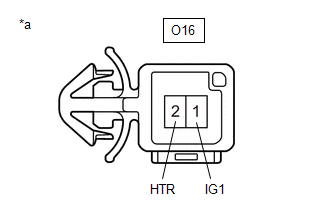

*a

Componente no conectado al mazo de cables

(Subconjunto de reconocimiento de avance con capó de calentador)

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

O16-1 (IG1) - O16-2 (HTR)

Interruptor de encendido desactivado

38 a 42 Ω

(d) Conecte el conector O16 del subconjunto de reconocimiento de avance con capó de calentador.

MAL

SUSTITUYA EL SUBCONJUNTO DE RECONOCIMIENTO DELANTERO CON CUBIERTA DE CALEFACCIÓN

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TENSIÓN DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector O16 del subconjunto de reconocimiento de avance con capó de calentador.

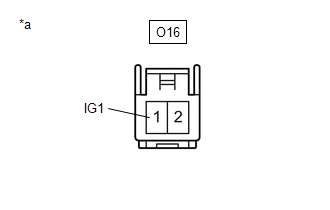

*a

Vista frontal del conector del mazo de cables

(a subconjunto de reconocimiento de avance con capó de calentador)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

O16-1 (IG1) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1.5 V

(c) Conecte el conector O16 del subconjunto de reconocimiento de avance con capó de calentador.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR -CÁMARA DE RECONOCIMIENTO DE AVANCE)

(a) Desconecte el conector O16 del subconjunto de reconocimiento de avance con capó de calentador.

(b) Desconecte el conector O9 de la cámara de reconocimiento hacia delante.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

O16-2 (HTR) - O9-1 (HTR)

Siempre

Inferior a 1 Ω

O16-2 (HTR) o O9-1 (HTR) - Masa de la carrocería

Siempre

10 kΩ o superior

(d) Conecte el conector O9 de la cámara de reconocimiento hacia delante.

(e) Conecte el conector O16 del subconjunto de reconocimiento de avance con capó de calentador.

OK

SUSTITUYA LA CÁMARA DE RECONOCIMIENTO DELANTERA

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR - CÁMARA DE RECONOCIMIENTO DE AVANCE)
