Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

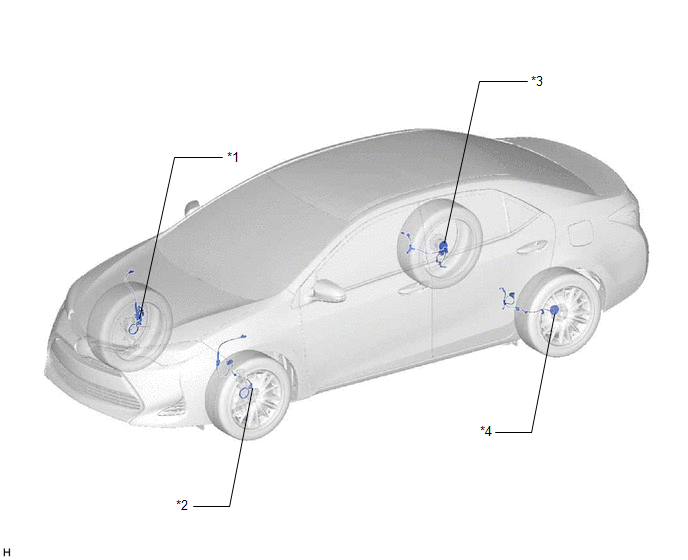

ILUSTRACIÓN

*1

SENSOR DE VELOCIDAD DELANTERO DERECHO

*2

SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*3

SENSOR DE VELOCIDAD TRASERO DERECHO

*4

SENSOR DE VELOCIDAD TRASERO IZQUIERDO

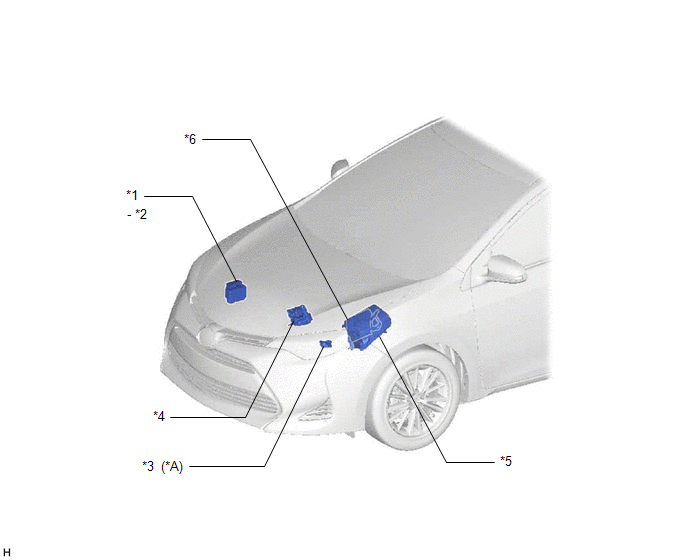

ILUSTRACIÓN

*A

para CVT

-

-

*1

CONJUNTO DEL ACTUADOR DEL FRENO

*2

ECU DE CONTROL DE DERRAPE

*3

CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*4

CONJUNTO DEL CUERPO DE LA MARIPOSA

*5

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

*6

ECM

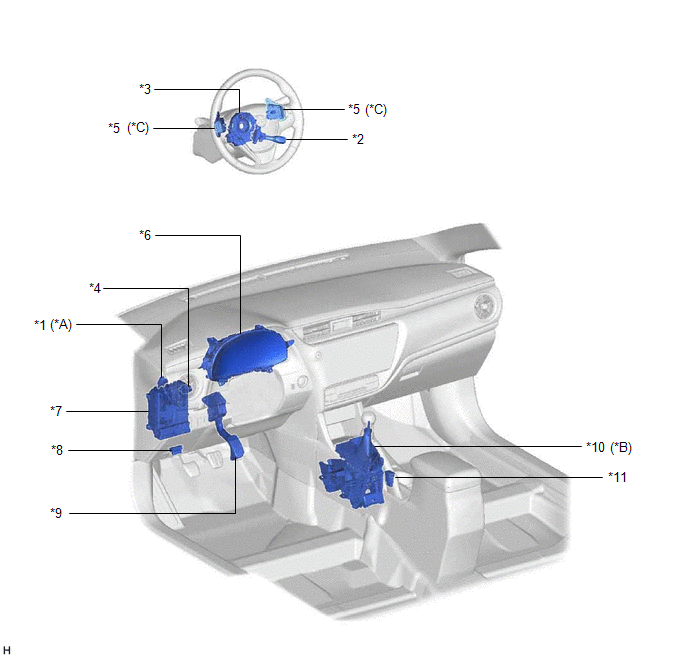

ILUSTRACIÓN

*A

Para transeje manual

*B

para CVT

*C

Con conjunto del interruptor de cambio de la transmisión

-

-

*1

CONJUNTO DEL INTERRUPTOR DE ARRANQUE POR EMBRAGUE

*2

INTERRUPTOR PRINCIPAL DE CONTROL DE LA VELOCIDAD DE CRUCERO

*3

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

*4

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*5

CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN

*6

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

*8

DLC3

*9

CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

*10

CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN

- INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN

*11

INTERRUPTOR VSC OFF

-

-

    Medidas De PrecauciÓn

    Diagrama Del Sistema
