Toyota Corolla Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

INSPECCIONE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

(a) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E71-7 (B) - E71-28 (GND)

R - W-B

Fuente de alimentación

Interruptor de encendido en posición ON

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1 V

E71-3 (BZ) - E71-28 (GND)

B - W-B

Salida del avisador acústico del control de derrape

Interruptor de encendido en posición ON, el avisador acústico no suena

11 a 14 V

Interruptor de encendido en posición ON, avisador acústico en funcionamiento

Inferior a 1 V

E71-28 (GND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 Ω

(b) Compruebe los impulsos según los valores de la siguiente tabla.

OBSERVACIÓN:

Si la forma de onda no es similar a la mostrada en la ilustración, hay una avería en la línea bus de CAN resistencia límite o el conjunto de la ECU de asistencia a la conducción.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E71-8 (CA1P) - E71-28 (GND)

GR - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 1)

E71-9 (CA1N) - E71-28 (GND)

W - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 2)

E71-10 (CA2H) - E71-28 (GND)

P - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 1)

E71-11 (CA2L) - E71-28 (GND)

W - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 2)

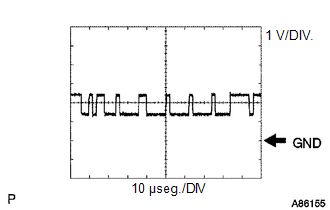

(1) FORMA DE ONDA 1

Elemento

Contenido

Nombre del terminal

Entre E71-8 (CA1P) - E71-28 (GND)

Entre E71-10 (CA2H) - E71-28 (GND)

Rango del tester

1 V/DIV., 10 µseg./DIV.

Estado

Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

(2) FORMA DE ONDA 2

Elemento

Contenido

Nombre del terminal

Entre E71-9 (CA1N) - E71-28 (GND)

Entre E71-11 (CA2L) - E71-28 (GND)

Rango del tester

1 V/DIV., 10 µseg./DIV.

Estado

Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

INSPECCIONE EL CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA

(a) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

A50-8 (IGB) - A50-1 (SGND)

R - W-B

Fuente de alimentación

Interruptor de encendido en posición ON

11 a 14 V

A50-1 (SGND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 Ω

(b) Compruebe los impulsos según los valores de la siguiente tabla.

OBSERVACIÓN:

Si la forma de onda no es similar a la mostrada en la ilustración, hay una avería en la línea bus de CAN resistencia límite o el conjunto del sensor del radar de onda milimétrica.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

A50-3 (CA2H) - A50-1 (SGND)

P - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 1)

A50-2 (CA2L) - A50-1 (SGND)

W - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 2)

A50-5 (CA1P) - A50-1 (SGND)

R - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 1)

A50-6 (CA1N) - A50-1 (SGND)

W - W-B

Señal de comunicaciones CAN

Interruptor de encendido en posición ON

Generación de impulsos

(consulte la forma de onda 2)

(1) FORMA DE ONDA 1

Elemento

Contenido

Nombre del terminal

Entre A50-3 (CA2H) y A50-1 (SGND)

Entre A50-5 (CA1P) y A50-1 (SGND)

Rango del tester

1 V/DIV., 10 µseg./DIV.

Estado

Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

(2) FORMA DE ONDA 2

Elemento

Contenido

Nombre del terminal

Entre A50-2 (CA2L) y A50-1 (SGND)

Entre A50-6 (CA1N) y A50-1 (SGND)

Rango del tester

1 V/DIV., 10 µseg./DIV.

Estado

Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.
