Toyota Corolla Manual de Taller: Ecu De Asistencia A La ConducciÓn

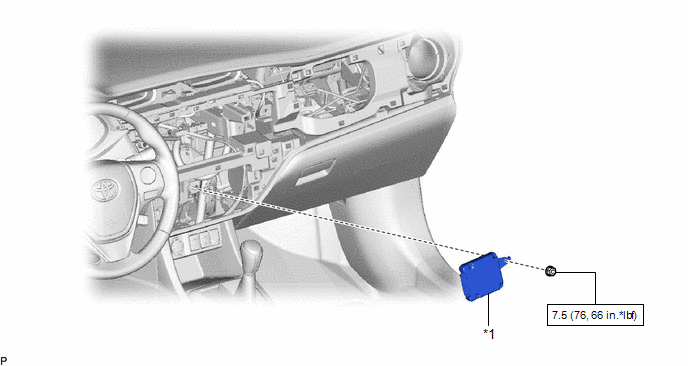

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PANEL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

Haga clic aquí

2. EXTRAIGA EL RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

(a) Extraiga la tuerca.

(b) Desenganche la guía.

(c) Desconecte el conector para extraer el conjunto de la ECU de asistencia a la conducción.

AVISO:

No vuelva a utilizar el conjunto de la ECU de asistencia a la conducción si se ha caído o ha recibido un fuerte impacto.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

(a) Conecte el conector.

(b) Enganche la guía.

(c) Instale el conjunto de la ECU de asistencia a la conducción con la tuerca.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

AVISO:

Si la ECU de asistencia a la conducción ha sido golpeada o se ha caído, sustituya el conjunto de la ECU de asistencia a la conducción por uno nuevo.

2. INSTALE EL CONJUNTO DEL PANEL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

Haga clic aquí

3. INSTALE EL RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

Haga clic aquí

    Ajuste (reconocimiento De Secuencial)

    Interruptor Del Embrague
