Toyota Corolla Manual de Taller: VÁlvula De Pcv

Componentes

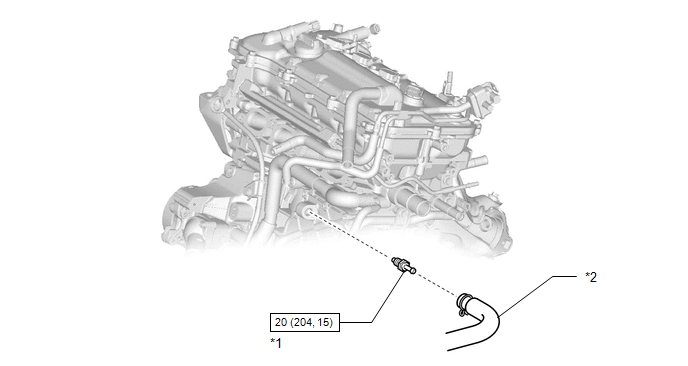

COMPONENTES

ILUSTRACIÓN

*1

VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

*2

MANGUERA DE VENTILACIÓN N° 1

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza prerrecubierta

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL COLECTOR DE ADMISIÓN

Haga clic aquí

2. EXTRAIGA LA VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

(a) Deslice el clip y desconecte la manguera de ventilación n° 1 de la válvula de PCV (subconjunto de la válvula de ventilación).

(b) Utilice una llave de contratuerca de junta esférica (22 mm), para extraer la válvula de PCV (subconjunto de la válvula de ventilación) de la caja de ventilación.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LA VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

(a) Coloque una manguera limpia en la válvula de PCV (subconjunto de la válvula de ventilación).

(b) Compruebe el funcionamiento de la válvula de PCV (subconjunto de la válvula de ventilación).

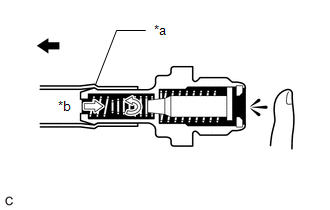

(1) Aplique aire por el lado de la caja de ventilación y verifique si el aire pasa sin dificultad.

*a

Manguera

*b

Aire

Lado de la caja de ventilación

ADVERTENCIA:

No aspire el aire a través de la válvula.

Los derivados del petróleo en el interior de la válvula son peligrosos para la salud.

Si el resultado no es el especificado, sustituya la válvula de PCV (subconjunto de la válvula de ventilación).

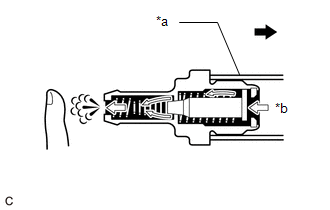

(2) Sople aire por el lado del colector de admisión y verifique si el aire pasa sin dificultad.

*a

Manguera

*b

Aire

Lado del colector de admisión

ADVERTENCIA:

No aspire el aire a través de la válvula.

Los derivados del petróleo en el interior de la válvula son peligrosos para la salud.

Si el resultado no es el especificado, sustituya la válvula de PCV (subconjunto de la válvula de ventilación).

(c) Extraiga la manguera de la válvula PCV (subconjunto de la válvula de ventilación).

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

(a) Aplique adhesivo a 2 o 3 roscas de la válvula de PCV (subconjunto de la válvula de ventilación).

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

*a

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

(b) Utilice una llave de contratuerca de junta esférica (22 mm), para colocar la válvula de PCV (subconjunto de la válvula de ventilación) en la caja de ventilación.

Torque:

20 N·m {204 kgf·cm, 15 ft·lbf}

AVISO:

No ponga en marcha el motor hasta que transcurra por lo menos 1 hora después de la instalación.

(c) Conecte la manguera de ventilación n° 1 a la válvula de PCV (subconjunto de la válvula de ventilación) y deslice el clip para fijarla.

2. INSTALE EL COLECTOR DE ADMISIÓN

Haga clic aquí
