Toyota Corolla Manual de Taller: Conjunto Del Medidor Del Sensor Del Nivel De Combustible

Toyota Corolla Manual de Taller / Motor Sistema híbrido / Combustible Para 2zr-fae / Conjunto Del Medidor Del Sensor Del Nivel De Combustible

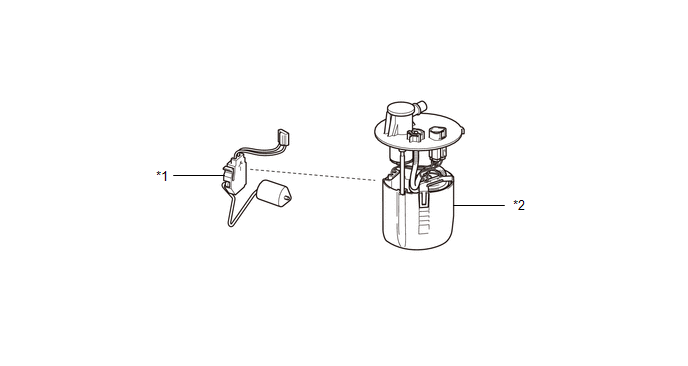

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

*2

CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

(a) Desconecte el conector del conjunto del medidor del sensor del nivel de combustible.

AVISO:

No dañe el mazo de cables.

(b) Libere el bloqueo como se indica en la ilustración y deslice el conjunto del medidor del sensor de nivel de combustible para extraerlo.

AVISO:

Asegúrese de que el brazo del medidor del sensor del nivel de combustible no está doblado.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

(a) Compruebe que el flotador se desplaza con facilidad entre F y E.

(b) Compruebe la resistencia del conjunto del medidor del sensor del nivel de combustible.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Nivel del flotador

Valor especificado

1 - 2

F

13.5 a 16.5 Ω

Entre F y E

13.5 a 414.5 Ω (Cambia gradualmente)

E

405.5 a 414.5 Ω

Si el resultado no es el especificado, cambie el conjunto del medidor del sensor del nivel de combustible.

*a

Componente no conectado al mazo de cables

(conjunto del medidor del sensor del nivel de combustible)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

(a) Instale el conjunto del medidor del sensor de nivel de combustible deslizándolo hacia abajo.

AVISO:

Asegúrese de que el brazo del medidor del sensor del nivel de combustible no está doblado.

(b) Conecte el conector del conjunto del medidor del sensor del nivel de combustible.

AVISO:

No dañe el mazo de cables.

2. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aquí

    InstalaciÓn

    DepÓsito De Combustible
