Toyota Corolla Manual de Taller: Avisador AcÚstico Del Sistema AnticolisiÓn

Toyota Corolla Manual de Taller / Interior del vehículo / AnticolisiÓn / Avisador AcÚstico Del Sistema AnticolisiÓn

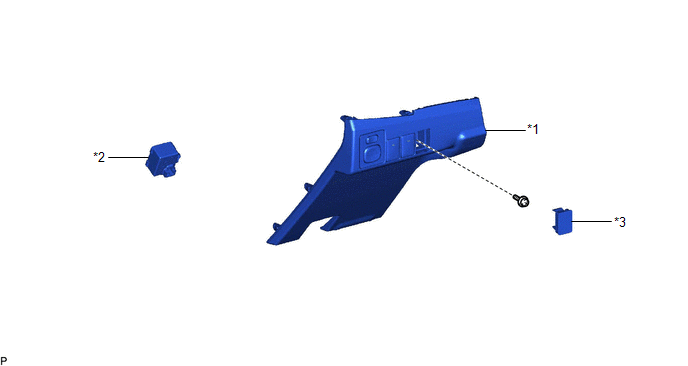

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*2

AVISADOR ACÚSTICO DE CONTROL DE DERRAPE

*3

CUBIERTA

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

2. EXTRAIGA EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE

(a) Desenganche la abrazadera.

(b) Desconecte el conector para extraer el conjunto del avisador acústico de control de derrape.

AVISO:

Si el avisador acústico de control de derrape se ha golpeado o caído, sustitúyalo por uno nuevo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL AVISADOR ACÚSTICO DEL CONTROL DE DERRAPE

(a) Asegúrese de que las piezas de fijación y de conexión del conector no estén flojas.

(b) Desenchufe el conector del avisador acústico de control de derrape.

(c) Inspeccione el conector y los terminales en busca de signos de deformación o corrosión.

OK:

No hay deformación ni corrosión.

(d) Conecte un cable positivo (+) de la batería a la terminal 2 y un cable negativo (-) al terminal 1 del avisador acústico del control de derrape y verifique el avisador acústico suene.

OK:

El avisador acústico de control de derrape suena.

Si el resultado no es el especificado, cambie el avisador acústico de control de derrape.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE

(a) Conecte el conector.

(b) Enganche la abrazadera para instalar el avisador acústico del control de derrape.

AVISO:

Si el avisador acústico de control de derrape se ha golpeado o caído, sustitúyalo por uno nuevo.

OBSERVACIÓN:

Asegúrese de instalar el avisador acústico de control de derrape en la dirección correcta.

2. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

    AnticolisiÓn

    Sistema AnticolisiÓn
