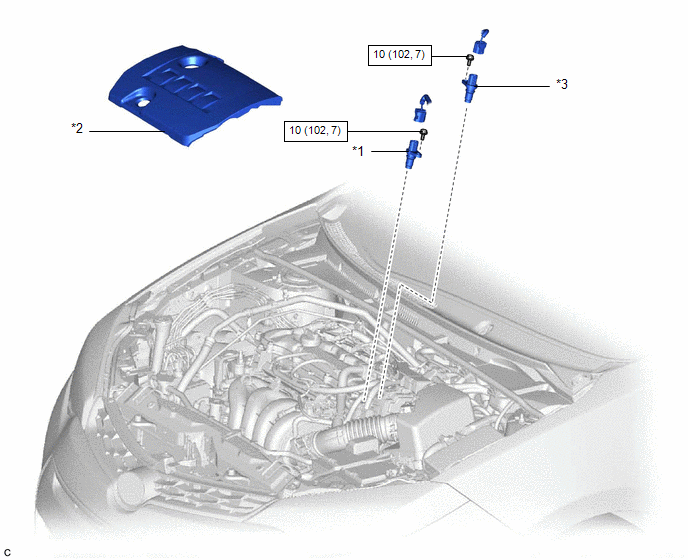

Componentes COMPONENTES ILUSTRACIÓN ![]()
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. RETIRE LA TAPA DE LA CULATA N° 2 Haga clic aquí
2. EXTRAIGA EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DE LA CIGÜEÑA N° 1) (a) Para el lado de salida:
(2) Extraiga el perno y el sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1) del subconjunto de la tapa de la culata. AVISO: Si el sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1) ha sido golpeada o se ha caído, reemplácela. (b) Para el lado de admisión:
(2) Extraiga el perno y el sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1) del subconjunto de la tapa de la culata. AVISO: Si el sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1) ha sido golpeada o se ha caído, reemplácela. InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DE LA CIGÜEÑA N° 1) (a) Para el lado de admisión: (1) Limpie y desengrase las roscas del perno del sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1).
(3) Instale el sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1) en el subconjunto de la tapa de la culata con el perno. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} AVISO:
(4) Conecte el conector del sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1). (b) Para el lado de salida: (1) Limpie y desengrase las roscas del perno del sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1).
(3) Instale el sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1) en el subconjunto de la tapa de la culata con el perno. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} AVISO:
(4) Conecte el conector del sensor de posición del árbol de levas (sensor de posición de la cigüeña n° 1). 2. VERIFIQUE SI HAY FUGAS DE ACEITE DE MOTOR Haga clic aquí
3. COLOQUE LA TAPA DE LA CULATA N° 2 Haga clic aquí |
