Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Sensor De OxÍgeno Calentado / Componentes

COMPONENTES

ILUSTRACIÓN

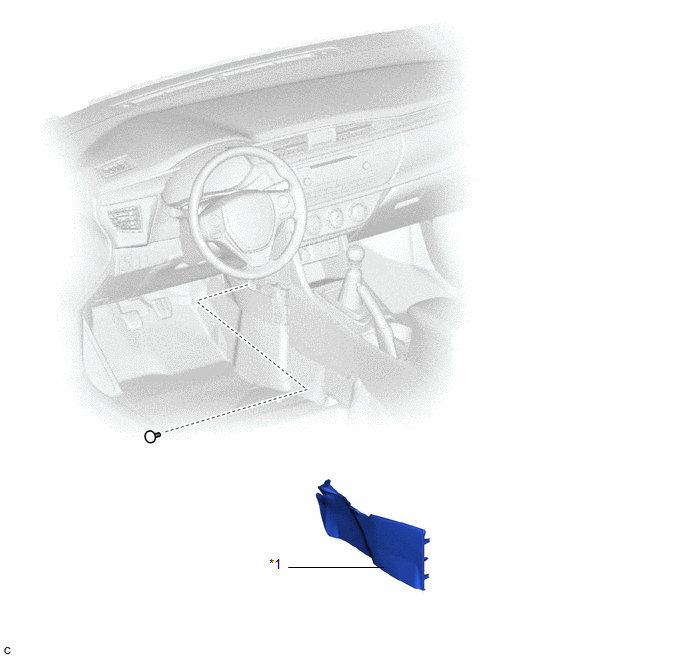

*1

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

-

-

ILUSTRACIÓN

*1

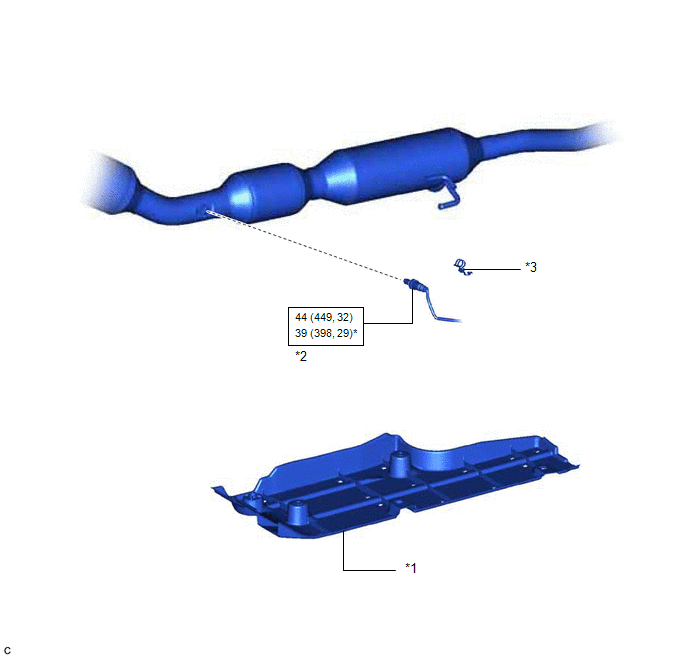

CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

*2

SENSOR DE OXÍGENO CALENTADO

*3

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

*

Para utilizar con la SST
    Sensor De OxÍgeno Calentado

    ExtracciÓn
