Toyota Corolla Manual de Taller: Sensor De DetonaciÓn

Componentes

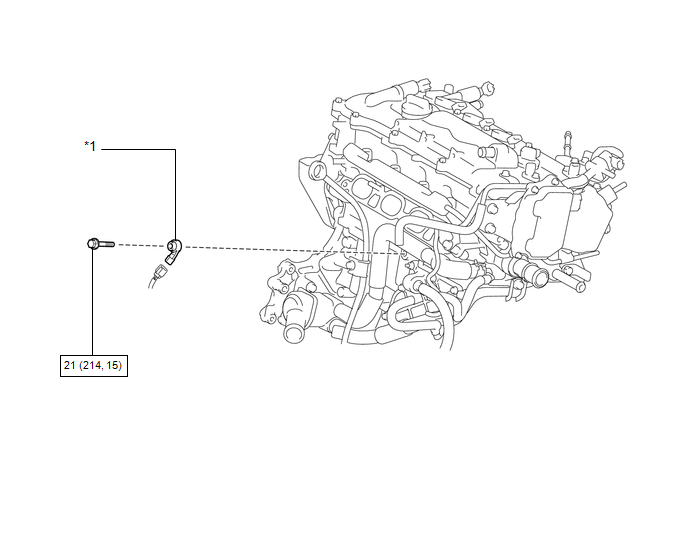

COMPONENTES

ILUSTRACIÓN

*1

SENSOR DE CONTROL DE DETONACIONES

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL COLECTOR DE ADMISIÓN

Haga clic aquí

2. EXTRAIGA EL CONTROL DEL SENSOR DE DETONACIONES

(a) Desconecte el conector del sensor de control de detonaciones.

(b) Extraiga el perno y el sensor de control de detonaciones del subconjunto del bloque de cilindros.

AVISO:

Si el sensor de control de detonaciones ha sido golpeado o se ha caído, reemplácelo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL SENSOR DE CONTROL DE DETONACIONES

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

25°C (77°F)

120 a 280 kΩ

Si el resultado no es el especificado, sustituya el sensor de control de detonaciones.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE CONTROL DE DETONACIONES

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el sensor de control de detonaciones.

Haga clic aquí

(a) Instale el sensor de control de detonaciones en el subconjunto del bloque de cilindros con el perno de forma que la posición de instalación del sensor de control de detonaciones está como se muestra en la ilustración.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

AVISO:

  • Si el sensor de control de detonaciones ha sido golpeado o se ha caído, reemplácelo.
  • Asegúrese de que el sensor de control de detonaciones está en la posición adecuada.

*a

Parte superior

(b) Conecte el conector del sensor de control de detonaciones.

2. INSTALE EL COLECTOR DE ADMISIÓN

Haga clic aquí
