Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SEPARADOR DEL RIEL IZQUIERDO DELANTERO

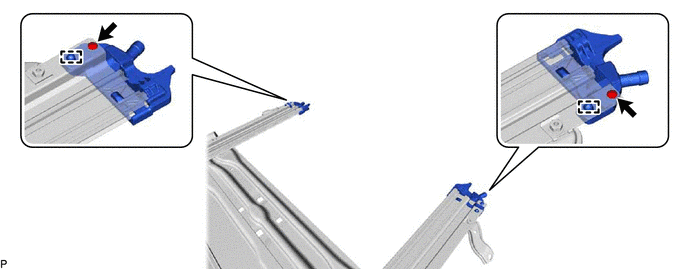

(a) Desenganche las 2 garras y extraiga el separador del riel izquierdo delantero.

2. EXTRAIGA EL SEPARADOR DEL RIEL DERECHO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. EXTRAIGA EL SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE

(a) Desenganche la garra.

*a

Guía

*b

Pasador

(b) Desenganche la guía y el pasador para extraer el soporte de la luz de lectura de mapas.

(c) Extraiga los 2 pernos y el subconjunto del engranaje conductor del techo deslizante.

4. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DEL PARASOL

(a) Quite los 2 tornillos.

(b) Desenganche la guía y extraiga el subconjunto izquierdo de la pieza del techo deslizante.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(c) Deslice y extraiga el subconjunto de la guarnición del parasol tal y como se muestra en la ilustración.

5. EXTRAIGA EL SUBCONJUNTO DEL CABLE CONDUCTOR DEL TECHO DESLIZANTE

AVISO:

No desmonte el subconjunto del cable conductor del techo deslizante si no va a reemplazarlo.

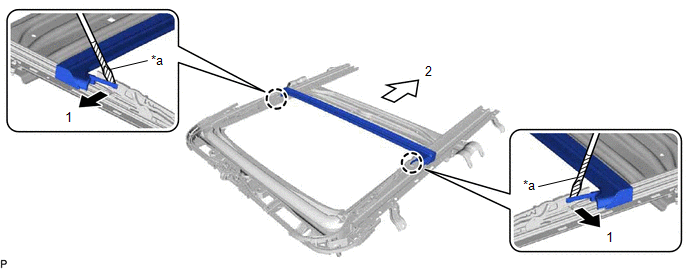

(a) Con un destornillador, desenganche las 2 garras en la dirección indicada por la flecha (1) de la ilustración.

*a

Cinta protectora

-

-

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

(b) Deslice el canal trasero del vierteaguas del techo en la dirección indicada por la flecha (2) de la ilustración para extraerlo.

(c) Sujete el subconjunto del panel del deflector de viento del techo.

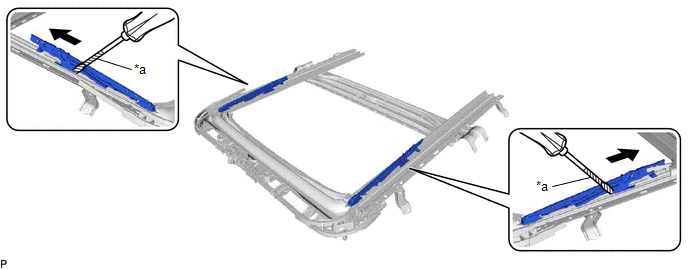

(d) Con un destornillador, deslice el subconjunto del cable conductor del techo deslizante, como se muestra en la ilustración, para extraerlo.

*a

Cinta protectora

-

-

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.
