INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

(a) Instale el conjunto del motor del limpiaparabrisas con los 3 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

(b) Aplique grasa multiusos al pivote del conjunto del motor del limpiaparabrisas.

*a

Pivote del conjunto del motor del limpiaparabrisas

(c) Instale el vástago de unión n° 1 del limpiaparabrisas al pivote del conjunto del motor del limpiaparabrisas.

*a

Vástago de unión n° 1 del limpiaparabrisas

*b

Pivote del conjunto del motor del limpiaparabrisas

2. INSTALE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

(a) Enganche el ojal del motor tal y como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el parabrisas cuando instale el conjunto de motor y varillaje del limpiaparabrisas.

*a

Ojal del motor

(b) Instale el conjunto de motor y varillaje del limpiaparabrisas con los 2 pernos.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(c) Enganche las 2 abrazaderas.

(d) Conecte el conector.

3. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS

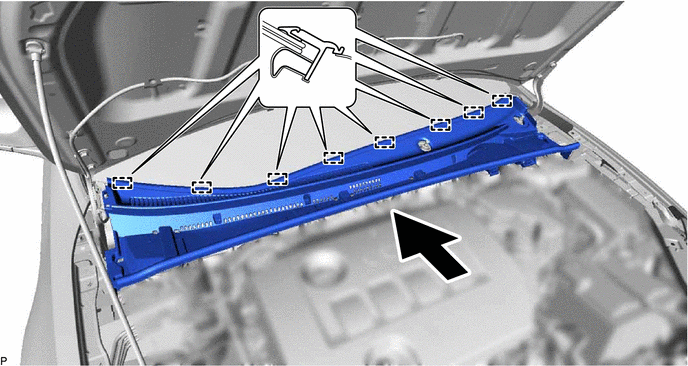

(a) Enganche las 8 guías como se muestra en la ilustración.

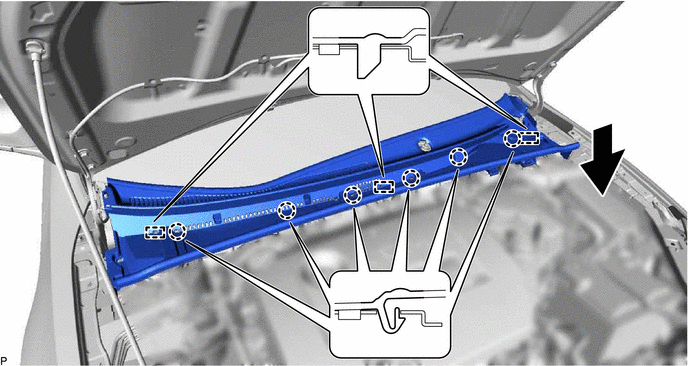

(b) Enganche las 3 guías y las 6 garras e instale el subconjunto de la rejilla de ventilación del panel superior del cubretableros como se muestra en la ilustración.

(c) Coloque los 2 clips.

4. INSTALE EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS IZQUIERDO

(a) Enganche las 3 guías y la garra para instalar el subconjunto de ventilación del cubretableros izquierdo.

5. INSTALE EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS IZQUIERDO

(a) Si vuelve a utilizar el conjunto del brazo y de la rasqueta del limpiaparabrisas izquierdo:

(1) Limpie las partes dentadas del brazo del limpiaparabrisas de forma que no queden rebabas, suciedad, etc.

AVISO:

No rectifique las partes dentadas del brazo del limpiaparabrisas.

*a

Parte dentada del brazo del limpiaparabrisas

(b) Si vuelve a utilizar el conjunto de la articulación del limpiaparabrisas:

(1) Limpie la parte estriada del pivote del limpiaparabrisas con un cepillo de alambre.

*a

Parte dentada del pivote del limpiaparabrisas

(c) Accione el limpiaparabrisas y detenga el conjunto del motor del limpiaparabrisas en la posición de parada automática.

(d) Instale el conjunto del brazo y de la rasqueta del limpiaparabrisas izquierdo con la tuerca en la posición que se muestra en la ilustración.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

OBSERVACIÓN:

Sujete el brazo del limpiaparabrisas con la mano mientras aprieta la tuerca.

Medida de referencia:

Área

Medida

A

10.0 mm (0.394 pulg.)

*a

Punto

7. INSTALE EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DERECHO

(a) Si vuelve a utilizar el conjunto del brazo y de la rasqueta del limpiaparabrisas derecho:

(1) Limpie las partes dentadas del brazo del limpiaparabrisas de forma que no queden rebabas, suciedad, etc.

AVISO:

No rectifique las partes dentadas del brazo del limpiaparabrisas.

*a

Parte dentada del brazo del limpiaparabrisas

(b) Si vuelve a utilizar el conjunto de la articulación del limpiaparabrisas:

(1) Limpie la parte estriada del pivote del limpiaparabrisas con un cepillo de alambre.

*a

Parte dentada del pivote del limpiaparabrisas

(c) Accione el limpiaparabrisas y detenga el conjunto del motor del limpiaparabrisas en la posición de parada automática.

(d) Instale el conjunto del brazo y de la rasqueta del limpiaparabrisas derecho con la tuerca en la posición que se muestra en la ilustración.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

OBSERVACIÓN:

Sujete el brazo del limpiaparabrisas con la mano mientras aprieta la tuerca.

Medida de referencia:

Área

Medida

A

10.0 mm (0.394 pulg.)

*a

Punto

(e) Coloque el interruptor de encendido en posición ON.

(f) Accione el limpiaparabrisas mientras rocía líquido lavaparabrisas sobre el parabrisas. Asegúrese de que el limpiaparabrisas funciona correctamente y de que no interfiere con la carrocería del vehículo.

(g) Levante cada brazo del limpiaparabrisas dos veces después de que el limpiaparabrisas se detenga y compruebe la posición de ajuste del limpiaparabrisas.

(h) Apague el interruptor de encendido.

8. INSTALE EL TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO

(a) Enganche las 3 garras para instalar la tapa del cabezal del brazo del limpiaparabrisas delantero.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
