EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL TAPÓN DEL CABEZAL DEL BRAZO DEL LIMPIAPARABRISAS DELANTERO
2. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS IZQUIERDO
3. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS DERECHO
4. EXTRAIGA EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS IZQUIERDO

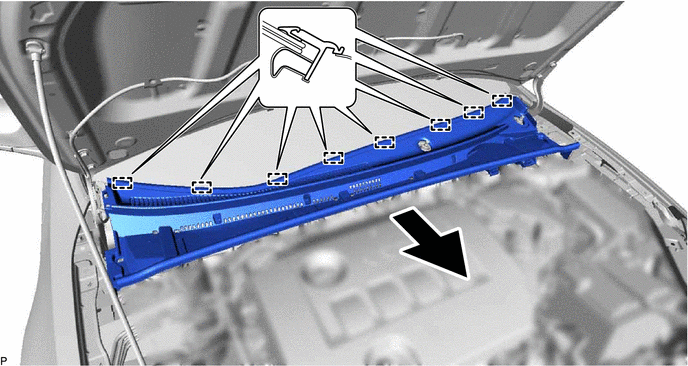

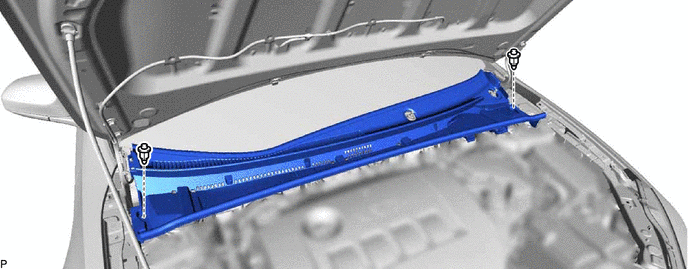

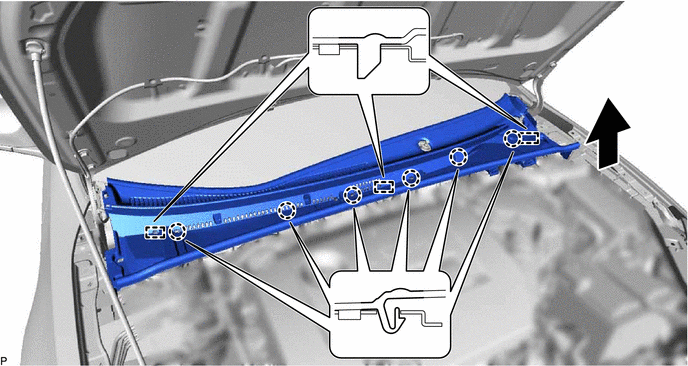

5. EXTRAIGA EL SUBCONJUNTO DE VENTILACIÓN DEL CUBRETABLEROS DERECHO OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 6. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS (a) Quite los 2 clips. ![]() (b) Desenganche las 6 garras y las 3 guías como se muestra en la ilustración. ![]() (c) Desenganche las 8 guías y extraiga el subconjunto de la rejilla de ventilación del panel superior del cubretableros tal y como se muestra en la ilustración. ![]() 7. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS
(b) Desenganche las 2 abrazaderas.
8. EXTRAIGA EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS
|
