Toyota Corolla Manual de Taller: Sensor De Control AutomÁtico De Las Luces

Toyota Corolla Manual de Taller / Exterior del vehículo / IluminaciÓn (ext) / Sensor De Control AutomÁtico De Las Luces

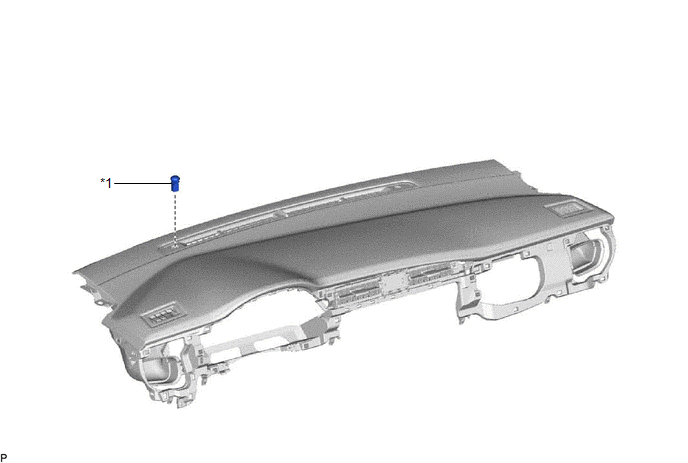

Componentes

COMPONENTES

ILUSTRACIÓN

*1

SENSOR DE CONTROL AUTOMÁTICO DE LUCES

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

(a) Desconecte el conector.

(b) Desenganche las 2 garras y extraiga el sensor de control automático de luces.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

(a) Desconecte el conector F1 del sensor de control automático de luces.

*a

Vista frontal del conector del mazo de cables

(al sensor de control automático de luces)

(b) Mida la tensión y la resistencia en el conector del lado del mazo de cables de acuerdo con los valores de la tabla siguiente.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F1-1 (CLTB) - F1-3 (CLTE)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ON

11 a 14 V

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F1-3 (CLTE) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, es posible que exista una avería en el mazo de cables.

(c) Vuelva a conectar el conector F1 del sensor de control automático de luces.

*a

Componente conectado al mazo de cables

(Sensor de control automático de luces)

(d) Conecte un osciloscopio al conector del sensor de control automático de luces.

(e) Compruebe la forma de onda.

OK:

Conexión del tester

Configuración de la herramienta

Estado

Valor especificado

F1-4 (CLTS) - F1-3 (CLTE)

5 V/DIV., 5 ms/DIV.

Interruptor de encendido en posición ON e interruptor de control de las luces en AUTO

La forma de onda correcta es la que se muestra

OBSERVACIÓN:

Si la luz ambiental se vuelve más brillante, el ancho A se estrecha.

Si el resultado no es el especificado, puede que el sensor de control automático de luces esté averiado.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

(a) Enganche las 2 garras e instale el sensor de control automático de luces.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí
