Toyota Corolla Manual de Taller: Conjunto De La Luz De MatrÍcula

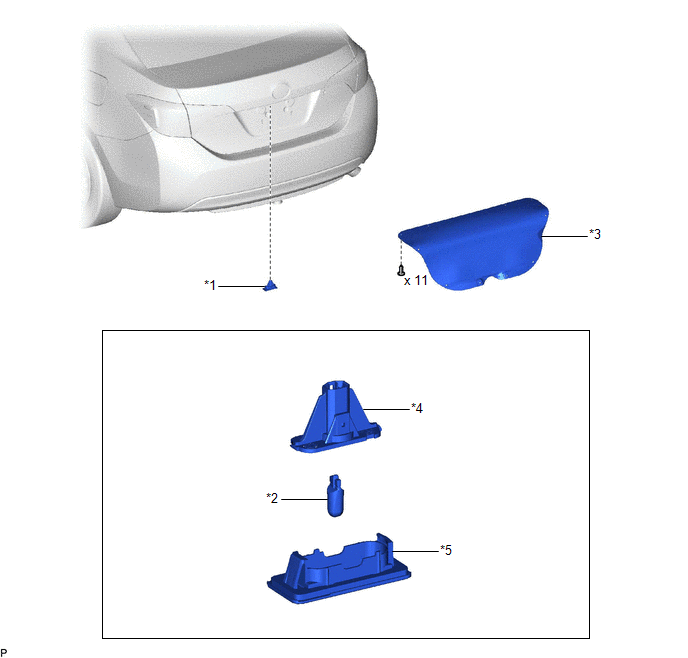

Componentes

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LUCES DE MATRÍCULA

(a) Desconecte el conector.

(b) Desenganche la garra y la guía para extraer el conjunto de las luces de matrícula.

3. EXTRAIGA LA BOMBILLA DE LAS LUCES DE MATRÍCULA

(a) Gire el zócalo de la luz de la matrícula con la bombilla de la luz de la matrícula como se muestra en la ilustración para retirarlo todo como una unidad.

(b) Extraiga la bombilla de la luz de matrícula del zócalo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LUCES DE MATRÍCULA

(a) Aplique tensión de la batería al conjunto de las luces de matrícula y compruebe si se enciende la luz. OK: Estado Valor especificado Terminal positivo (+) de la batería → Terminal 1 Terminal negativo (-) de la batería → Terminal 2 Las luces de matrícula se encienden Si el resultado no es el especificado, sustituya el conjunto de las luces de matrícula.

*a Componente no conectado al mazo de cables (Conjunto de las luces de matrícula)

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LAS LUCES DE MATRÍCULA

(a) Coloque la bombilla de la luz de matrícula en el zócalo de dicha luz.

(b) Gire el zócalo de la luz de la matrícula con la bombilla de la luz de la matrícula como se muestra en la ilustración para instalarlo todo como una unidad.

2. COLOQUE EL CONJUNTO DE LUCES DE MATRÍCULA

(a) Enganche la guía y la garra para instalar el conjunto de las luces de matrícula.

(b) Conecte el conector.

3. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí
