Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Cuando coloque las placas de identificación o el emblema del símbolo, caliente la carrocería del vehículo y las placas o emblemas del símbolo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

20 a 30°C (68 a 86°F)

Placa de identificación o emblema

AVISO:

No caliente excesivamente la carrocería del vehículo, las placas de identificación ni el emblema del símbolo.

OBSERVACIÓN:

Presione las placas de identificación o el emblema del símbolo con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

PROCEDIMIENTO

1. INSTALE EL EMBLEMA

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara restante de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente la superficie de la carrocería y el nuevo emblema con una lámpara térmica.

(c) Quite el papel protector del emblema.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

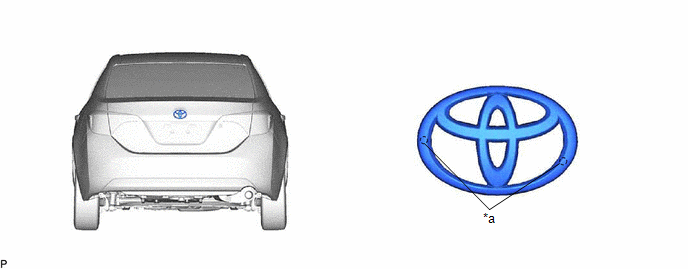

(d) Enganche los 2 pasadores para instalar el emblema del símbolo.

*a

Pasador de fijación

-

-

OBSERVACIÓN:

Presione el emblema del símbolo con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

2. INSTALE LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES N° 2

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara restante de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente la carrocería del vehículo y una nueva placa de identificación de la puerta del compartimiento de equipajes n° 2 con una lámpara térmica.

(c) Quite el papel protector de la placa de identificación n° 2 de la puerta del compartimiento de equipajes.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

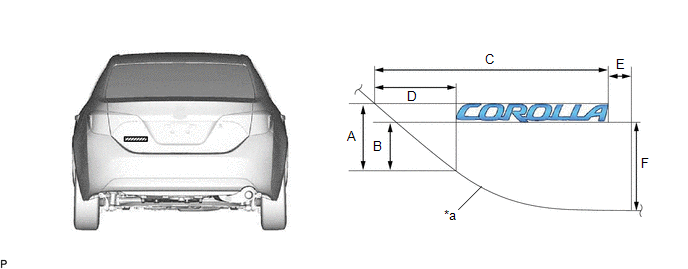

(d) Instale la placa de identificación n° 2 de la puerta del compartimiento de equipajes como se indica en la ilustración.

*a

Perfil del panel de la puerta del compartimiento de equipajes

-

-

Medición estándar:

Área

Medida

Área

Medida

A

77.7 mm (3.06 pulg.)

B

56.4 mm (2.22 pulg.)

C

268.5 mm (10.6 pulg.)

D

94.6 mm (3.72 pulg.)

E

14.3 mm (0.563 pulg.)

F

101.2 mm (3.98 pulg.)

OBSERVACIÓN:

Presione la placa de identificación de la puerta del compartimiento de equipajes n° 2 con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

3. INSTALE LA PLACA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES N° 4

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara restante de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente la carrocería del vehículo y una nueva placa de la puerta del compartimiento de equipajes n° 4 con una lámpara térmica.

(c) Quite el papel protector de la placa de la puerta del compartimiento de equipajes n° 4.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

(d) Instale la placa de la puerta del compartimiento de equipajes n° 4 como se indica en la ilustración.

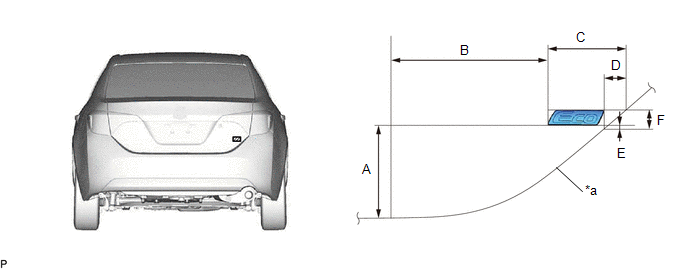

Para la placa ECO:

*a

Perfil del panel de la puerta del compartimiento de equipajes

-

-

Medición estándar:

Área

Medida

Área

Medida

A

102.8 mm (4.05 pulg.)

B

193.5 mm (7.62 pulg.)

C

85.2 mm (3.35 pulg.)

D

24.9 mm (0.98 pulg.)

E

4.3 mm (0.169 pulg.)

F

21.0 mm (0.827 pulg.)

OBSERVACIÓN:

Presione la placa de la puerta del compartimiento de equipajes n° 4 con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

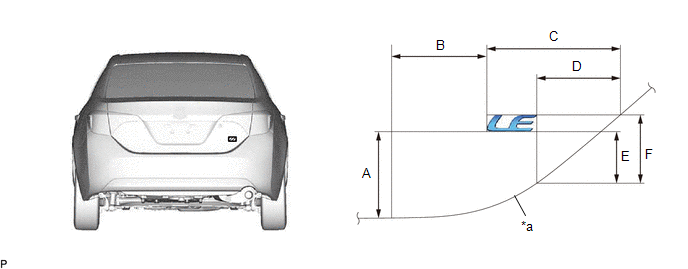

Para la placa LE:

*a

Perfil del panel de la puerta del compartimiento de equipajes

-

-

Medición estándar:

Área

Medida

Área

Medida

A

103.5 mm (4.07 pulg.)

B

125.9 mm (4.96 pulg.)

C

156.8 mm (6.17 pulg.)

D

98.3 mm (3.87 pulg.)

E

61.4 mm (2.42 pulg.)

F

80.3 mm (3.16 pulg.)

OBSERVACIÓN:

Presione la placa de la puerta del compartimiento de equipajes n° 4 con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

Para la placa SE:

*a

Perfil del panel de la puerta del compartimiento de equipajes

-

-

Medición estándar:

Área

Medida

Área

Medida

A

103.4 mm (4.07 pulg.)

B

123.0 mm (4.84 pulg.)

C

160.2 mm (6.31 pulg.)

D

95.0 mm (3.74 pulg.)

E

58.8 mm (2.31 pulg.)

F

78.0 mm (3.07 pulg.)

OBSERVACIÓN:

Presione la placa de la puerta del compartimiento de equipajes n° 4 con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

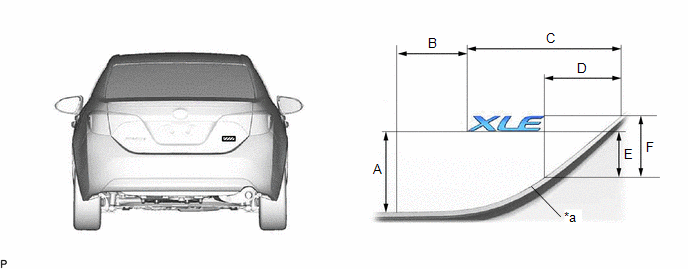

Para la placa XLE:

*a

Perfil del panel de la puerta del compartimiento de equipajes

-

-

Medición estándar:

Área

Medida

Área

Medida

A

103.5 mm (4.07 pulg.)

B

88.8 mm (3.50 pulg.)

C

194.1 mm (7.64 pulg.)

D

98.3 mm (3.87 pulg.)

E

61.4 mm (2.42 pulg.)

F

79.2 mm (3.12 pulg.)

OBSERVACIÓN:

Presione la placa de la puerta del compartimiento de equipajes n° 4 con una fuerza de 30 N (3 kgf, 6.7 lbf.) o más.

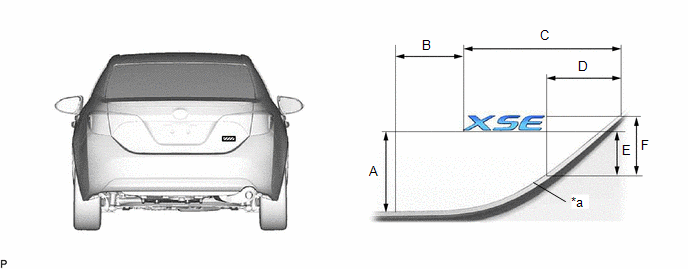

Para placa XSE:

*a

Perfil del panel de la puerta del compartimiento de equipajes

-

-

Medición estándar:

Área

Medida

Área

Medida

A

103.4 mm (4.07 pulg.)

B

85.1 mm (3.35 pulg.)

C

198.1 mm (7.80 pulg.)

D

95.0 mm (3.74 pulg.)

E

58.8 mm (2.31 pulg.)

F

78.0 mm (3.07 pulg.)

    ExtracciÓn
