Toyota Corolla Manual de Taller: Avería de alta tensión de la fuente de alimentación (C1417)

DESCRIPCIÓN

Si se detecta una avería en el circuito de la fuente de alimentación, la ECU de control de derrape (conjunto del actuador del freno) memoriza el DTC y la función a prueba de fallos prohíbe el funcionamiento del ABS.

Este DTC se memoriza cuando la tensión del terminal +BS se desvía del estado de detección de DTC a causa de una avería en la fuente de alimentación o en un circuito de carga como el circuito de la batería o el generador, etc.

El DTC se cancela cuando la tensión del terminal +BS vuelve al valor normal.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1417

Avería de alta tensión de la fuente de alimentación

Se cumple alguno de los siguientes requisitos:

  • La tensión del terminal +BS es de 17.4 V o más durante 0.8 segundos o más.
  • Cuando la tensión del terminal +BS es de 17.4 V o superior, la tensión de la fuente de alimentación del sensor de presión del cilindro maestro se corta durante 0.2 segundos o más.
  • Sistema de carga
  • ECU de control de derrape (conjunto del actuador del freno)
  • Mazo de cables o conector
  • Batería

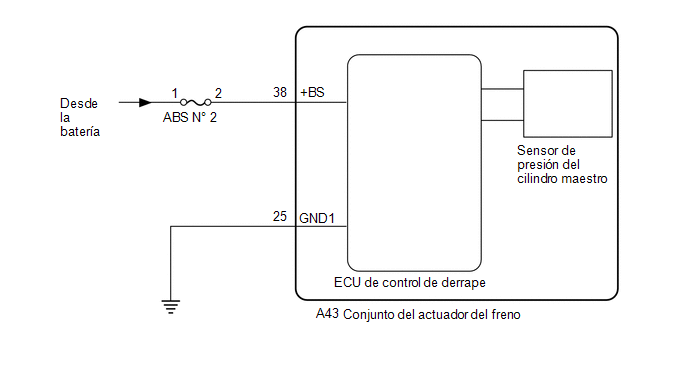

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo la calibración a cero y almacene la información del sistema.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE LA BATERÍA

(a) Mida la tensión de la batería.

Tensión estándar:

11 a 14 V

MAL

INSPECCIONE O REEMPLACE LA BATERÍA O EL COMPONENTE DEL SISTEMA DE CARGA

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL +BS)

(a) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

(b) Desconecte el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

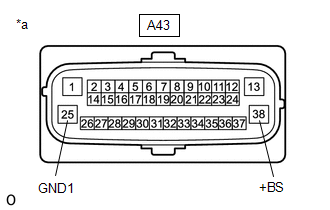

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A43-38 (+BS) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

A43-38 (+BS) - A43-25 (GND1)

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO +BS)

OK

3.

VUELVA A CONFIRMAR EL DTC

(a) Apague el interruptor de encendido.

(b) Vuelva a conectar el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Borre los DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Arranque el motor.

(f) Conduzca el vehículo a una velocidad de 40 km/h (25 mph) o más durante al menos 60 segundos.

(g) Compruebe si se emite el mismo DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1417.

A

Se emite el DTC C1417.

B

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO
