DESCRIPCIÓN De acuerdo con
la señal recibida por la válvula solenoide de cambio SL, el ECM utiliza
la válvula solenoide de cambio SLU para controlar la presión del
embrague del enclavamiento. Si hay un circuito
abierto o un cortocircuito en el circuito de la válvula solenoide de
cambio SL, el ECM deja de enviar corriente a la válvula solenoide de
cambio defectuosa. |
N° de DTC | Elemento detectado |
Condición de detección del DTC |
Área afectada | MIL |
Memoria | | P2769 |
Cortocircuito en el solenoide del embrague del convertidor de par (válvula solenoide de cambio SL) |
- Condición de diagnóstico
- Estado de la avería
- Se ha detectado un cortocircuito en el circuito de la válvula solenoide de cambio SL.
- Hora de la avería
- Se ha detectado 1 o más veces consecutivas
- Otra
- Lógica de detección de 2 ciclos
|
- Mazo de cables o conector
- Conjunto del transeje variable continuo (válvula solenoide de cambio SL)
- ECM
| Se enciende |
DTC memorizado | |
P2770 | Circuito abierto en el solenoide del embrague del convertidor de par (válvula solenoide de cambio SL) |
- Condición de diagnóstico
- Estado de la avería
- Se ha detectado un circuito abierto en el circuito de la válvula solenoide de cambio SL.
- Hora de la avería
- Se ha detectado 1 o más veces consecutivas
- Otra
- Lógica de detección de 2 ciclos
|
- Mazo de cables o conector
- Conjunto del transeje variable continuo (válvula solenoide de cambio SL)
- ECM
| Se enciende |
DTC memorizado | DESCRIPCIÓN DE LA SUPERVISIÓN
Estos
DTC indican un circuito abierto o cortocircuito en el circuito de la
válvula solenoide de cambio SL. Si se produce un circuito abierto o un
cortocircuito en el circuito de la válvula solenoide de cambio SL, el
ECM detecta el problema, enciende el indicador MIL y memoriza un DTC. ESTRATEGIA DE SUPERVISIÓN |
DTC relacionados | P2769: Solenoide del embrague del convertidor de par (válvula solenoide de cambio SL)/Comprobación del rango
P2770: Solenoide del embrague del convertidor de par (válvula solenoide de cambio SL)/Comprobación del rango | |
Sensores requeridos/componentes | Conjunto del transeje variable continuo
Solenoide del embrague del convertidor de par (válvula solenoide de cambio SL) | |
Frecuencia de funcionamiento | Continua | |
Duración de las condiciones | 1 veces | |
Funcionamiento del MIL | Inmediatamente | |
Secuencia de funcionamiento | Ninguno | CONDICIONES DE HABILITACIÓN NORMAL Todas |
Tensión de la batería | 8 V o más | |
Tiempo transcurrido después de que la tensión de la batería sea >= 8 V |
0.5 segundos o más | | Inhibición de la escritura |
permiso | | Tiempo transcurrido tras cambiar el estado de escritura de prohibición a permiso |
0.5 segundos o más | | Interruptor de encendido |
ON | | Tiempo transcurrido tras cambiar el interruptor de encendido de la posición OFF a ON |
0.5 segundos o más | | Motor de arranque |
OFF | | Tiempo transcurrido tras cambiar el motor de arranque de la posición ON a OFF |
0.5 segundos o más | UMBRALES DE AVERÍAS COMUNES P2769: |
Se cumplen todas las condiciones siguientes: |
4 veces o más | | Comando a la válvula solenoide |
ON | | Tiempo transcurrido tras cambiar el comando a la válvula solenoide de la posición OFF a ON |
0.008 segundos o más | | Nivel de tensión del terminal del solenoide (válvula solenoide de cambio SL) |
Baja | P2770: |
Se cumplen todas las condiciones siguientes: |
4 veces o más | | Comando a la válvula solenoide |
OFF | | Tiempo transcurrido tras cambiar el comando a la válvula solenoide de la posición OFF a ON |
0.008 segundos o más | | Nivel de tensión del terminal del solenoide (válvula solenoide de cambio SL) |
Alto | RANGO DE FUNCIONAMIENTO DE LOS COMPONENTES |
Válvula solenoide de cambio SL | Resistencia: 11 a 15 Ω a 20°C (68°F) | DIAGRAMA DE CONEXIONES

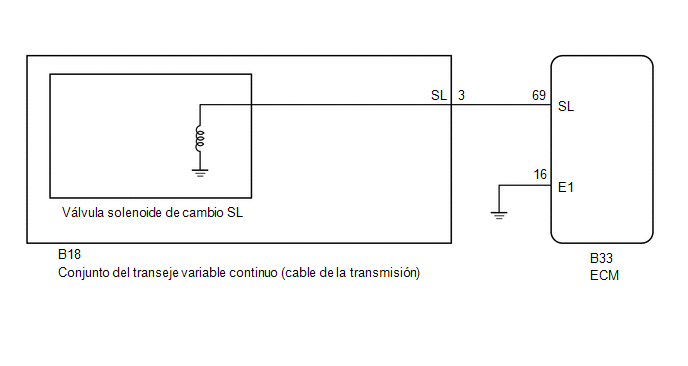

 PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Lleve a cabo el ciclo universal para borrar los DTC permanentes.
Haga clic aquí  PROCEDIMIENTO
| 1. |
INSPECCIONE EL CABLE DE LA TRANSMISIÓN (VÁLVULA SOLENOIDE DE CAMBIO SL) |
| (a) Desconecte el conector B18 del cable de la transmisión. |
 |
|

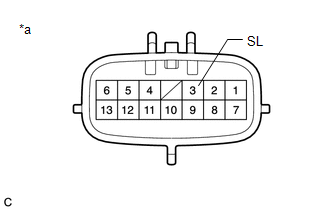

*a | Componente no conectado al mazo de cables
(cable de la transmisión) | | |
(b) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: |
Conexión del tester | Estado |
Valor especificado | |
3 (SL) - Masa de la carrocería |
20°C (68°F) | 11 a 15 Ω |
(c) Conecte el conector B18 del cable de la transmisión.
| MAL |
 | IR AL PUNTO 5 |
|
OK |
 | |
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CABLE DE LA TRANSMISIÓN - ECM) |
(a) Desconecte el conector B33 del ECM. (b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar: |
Conexión del tester | Estado |
Valor especificado | |
B33-69 (SL) - Masa de la carrocería |
20°C (68°F) | 11 a 15 Ω |
(c) Conecte el conector B33 del ECM.
| MAL |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CABLE DE LA TRANSMISIÓN - ECM) |
|
OK | |
| |
(a) Sustituya el ECM.
- Para 2ZR-FAE: Haga clic aquí
- Para 2ZR-FE: Haga clic aquí
|
SIGUIENTE | |
| |
| 4. |
EFECTÚE LA INICIALIZACIÓN |
AVISO:
- Al reiniciar la memoria, se borrará el valor aprendido del sensor de
velocidad de derrape y aceleración (calibración a cero del sensor de
desaceleración) y de la presión de aceite del CVT (calibración de la
presión de aceite del CVT). Asegúrese de realizar el procedimiento de
reinicio de la memoria, la calibración a cero del sensor de velocidad de
derrape y aceleración, y la calibración de la presión de aceite del CVT
al sustituir alguna de las piezas que figuran en la siguiente tabla:
|
Pieza repuesta |
- Conjunto del transeje variable continuo
- ECM
- Sensor de presión del aceite
- Conjunto del sensor del airbag (sensor de velocidad de derrape y aceleración)
|
- Después de reiniciar la memoria, lleve a cabo siempre en primer lugar la
calibración del sensor de velocidad de derrape y aceleración
(calibración a cero del sensor de desaceleración) y, a continuación, la
calibración de la presión de aceite del CVT.
- Lleve siempre a cabo la calibración con el vehículo en una superficie plana.
- No sacuda ni haga vibrar el vehículo durante la calibración.
(a) Con el Techstream, lleve a cabo
el reinicio de la memoria, la calibración a cero del sensor de
desaceleración y la calibración de la presión de aceite del CVT. Haga clic aquí
(b) Compruebe si se emiten DTC de nuevo.
Haga clic aquí
| SIGUIENTE |
| FIN DE LA INSPECCIÓN |
| 5. |
SUSTITUYA EL CONJUNTO DEL TRANSEJE VARIABLE CONTINUO |
(a) Sustituya el conjunto del transeje variable continuo.
- Cuando no se utilice el puente de soporte del motor:
Haga clic aquí
- Cuando se utilice el puente de soporte del motor:
Haga clic aquí
|
SIGUIENTE | |
| |
| 6. |
EFECTÚE LA INICIALIZACIÓN |
AVISO:
- Al reiniciar la memoria, se borrará el valor aprendido del sensor de
velocidad de derrape y aceleración (calibración a cero del sensor de
desaceleración) y de la presión de aceite del CVT (calibración de la
presión de aceite del CVT). Asegúrese de realizar el procedimiento de
reinicio de la memoria, la calibración a cero del sensor de velocidad de
derrape y aceleración, y la calibración de la presión de aceite del CVT
al sustituir alguna de las piezas que figuran en la siguiente tabla:
|
Pieza repuesta |
- Conjunto del transeje variable continuo
- ECM
- Sensor de presión del aceite
- Conjunto del sensor del airbag (sensor de velocidad de derrape y aceleración)
|
- Después de reiniciar la memoria, lleve a cabo siempre en primer lugar la
calibración del sensor de velocidad de derrape y aceleración
(calibración a cero del sensor de desaceleración) y, a continuación, la
calibración de la presión de aceite del CVT.
- Lleve siempre a cabo la calibración con el vehículo en una superficie plana.
- No sacuda ni haga vibrar el vehículo durante la calibración.
(a) Con el Techstream, lleve a cabo
el reinicio de la memoria, la calibración a cero del sensor de
desaceleración y la calibración de la presión de aceite del CVT. Haga clic aquí
(b) Compruebe si se emiten DTC de nuevo.
Haga clic aquí
| SIGUIENTE |
| FIN DE LA INSPECCIÓN | |
