Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTRUCCIONES DE REPARACIÓN

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

AVISO:

No caliente excesivamente la carrocería.

(2) Limpie cualquier residuo de la cinta adhesiva con un limpiador.

(b) Temperatura de instalación

(1) Cuando la temperatura ambiente sea inferior a 15°C (59°F), lleve a cabo el proceso de instalación tras haber calentado, con una lámpara térmica, la superficie de la carrocería (superficie de instalación del bastidor de la puerta) y la cinta hasta alcanzar una temperatura de 20 y 30°C (68 y 86°F). Cuando la temperatura ambiente sea superior a 35°C (95°F), antes de realizar la instalación deberá enfriar la superficie de la carrocería del vehículo (superficie de instalación del bastidor de la puerta) hasta alcanzar una temperatura de 20 y 30°C (68 y 86°F).

OBSERVACIÓN:

  • La temperatura más adecuada para instalar la cinta es 25°C (77°F).
  • Cuando la temperatura es inferior, la cinta se vuelve rígida y se suelta con facilidad. Por el contrario, cuando la temperatura es elevada, la cinta gana elasticidad.

(c) Antes de la instalación

(1) Elimine cualquier suciedad de la superficie de la carrocería del vehículo en la que colocará la cinta (superficie de instalación del bastidor de la puerta). Si al colocar la cinta sobre la superficie quedan restos de rugosidad o de suciedad, la apariencia y la adhesión no serán las correctas puesto que bajo la cinta quedará aire.

OBSERVACIÓN:

Rocíe con agua el suelo del taller para evitar que haya polvo suspendido en el aire.

(d) Puntos clave para manipular la cinta

(1) La cinta se dobla y se enrolla muy fácilmente. Guarde la cinta entre objetos planos de cartón u otros objetos similares y consérvela en un lugar seco y plano.

AVISO:

No doble la cinta ni la deje en lugares con una temperatura elevada.

(e) Puntos clave para la instalación de la cinta (cómo emplear una regleta y procedimiento de instalación para superficies planas)

AVISO:

  • Coloque la cinta adecuadamente hasta lograr un buen acabado y evitar que se despegue.
  • La cinta no puede reutilizarse puesto que se deforma después de la extracción.

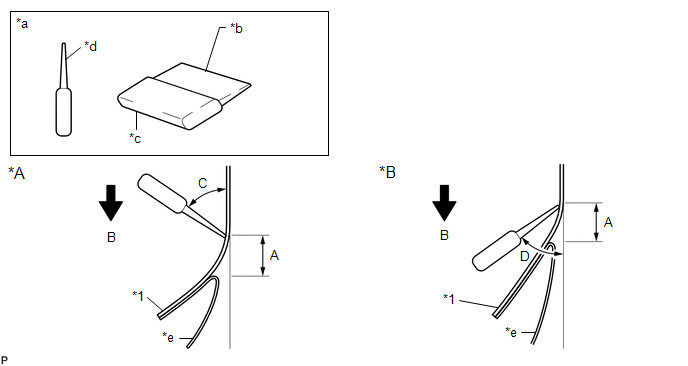

(1) Para evitar la aparición de burbujas, eleve ligeramente la parte de la cinta que se va a aplicar de modo que la superficie adhesiva no entre en contacto con la carrocería del vehículo prematuramente. Incline la rasqueta unos 40 - 50° (para una presión hacia delante) o unos 30 - 45° (para tirar) hacia la superficie de la carrocería del vehículo y coloque la cinta sobre la superficie de la carrocería ejerciendo una fuerza de 20 a 30 N (2 a 3 kgf, 4.5 a 6.7 lbf.) a una velocidad constante de 30 a 70 mm (1.18 a 2.76 pulg.) por segundo.

*A

Presionar hacia delante

*B

Tirar

*1

Cinta de revestimiento

-

-

*a

Vista lateral

*b

Parte no acolchada

*c

Parte acolchada

*d

Raspador

*e

Papel protector

-

-

Medida de referencia

Área

Medida

A

10 a 20 mm (0.394 a 0.787 pulg.)

B

30 a 70 mm/seg. (1.18 a 2.76 pulg./seg.)

C

De 40 a 50° (para una presión hacia delante)

D

De 30 a 45° (para tirar)

AVISO:

Asegúrese de respetar la velocidad, fuerza y ángulo de presión especificados de la regleta para evitar la aparición de arrugas o burbujas de aire.

OBSERVACIÓN:

  • Cualquier ángulo de la regleta (ejercer presión o tirar) es aceptable
  • Asegúrese de aplicar la cinta mientras extrae el papel protector 10 a 20 mm (0.394 a 0.787 pulg.) del extremo de la regleta.

(f) Puntos clave para la instalación de la cinta (cómo emplear una regleta y procedimiento de instalación para superficies plegadas)

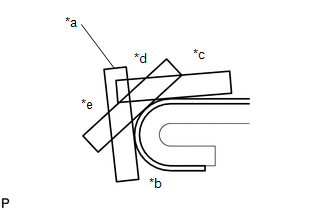

(1) Si es difícil aplicar la cinta, instálela en distintos pasos, tal como se muestra en la ilustración. Coloque cuidadosamente la cinta en el pliegue del vehículo, en especial si se trata de un pliegue pequeño, con los dedos o con la superficie acolchada de la regleta.

OBSERVACIÓN:

Cuando aplique la cinta en la parte posterior de un pliegue, retire el papel protector y utilice los dedos o la superficie acolchada de una regleta.

*a

Raspador

*b

Reborde

*c

Primero/a

*d

Segundo/a

*e

Tercero/a

(g) Puntos clave para la instalación de la cinta (cómo emplear una regleta y procedimiento de instalación para esquinas)

(1) Retire el papel protector y aplique cuidadosamente la cinta con los dedos.

(2) Antes de aplicar la cinta en las esquinas, caliéntela con una lámpara térmica y aplíquela gradualmente, evitando la aparición de arrugas en la cinta para lograr un buen acabado.

(h) Compruebe el resultado tras la instalación

(1) Tras completar la aplicación, compruebe si la cinta se ha aplicado correctamente. Si la cinta no se ha aplicado correctamente, vuelva a repetir la operación con cinta nueva.

AVISO:

No vuelva a utilizar la cinta.

2. COLOQUE LA CINTA DE REVESTIMIENTO N° 1

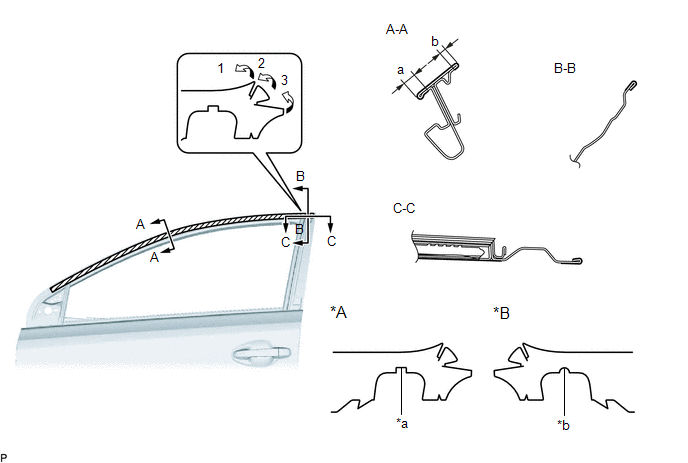

(a) Consulte la ilustración para colocar una nueva cinta de revestimiento n° 1.

*A

Lado izquierdo

*B

Lado derecho

*a

Cuadrado

*b

Redondeado

Medición estándar

Dimensiones

Medida

a

5.0 mm (0.197 pulg.)

b

2.0 a 4.0 mm (0.0787 a 0.157 pulg.)

(b) Quite el papel protector y adhiera la cinta de revestimiento n° 1.

3. INSTALE EL CARRIL DE LA VENTANILLA DELANTERA

Haga clic aquí

4. INSTALE LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

Haga clic aquí
