INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO (sin intermitente lateral)

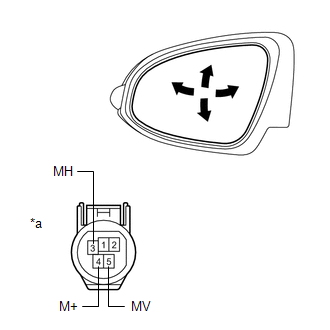

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, la izquierda, hacia arriba o hacia abajo, el motor se desliza y produce un "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 5 (MV)

Terminal negativo (-) de la batería → Terminal 4 (M+)

Sube

Terminal positivo (+) de la batería →Terminal 4 (M+)

Terminal negativo (-) de la batería → Terminal 5 (MV)

Baja

Terminal positivo (+) de la batería → Terminal 3 (MH)

Terminal negativo (-) de la batería → Terminal 4 (M+)

Gira a la derecha

Terminal positivo (+) de la batería →Terminal 4 (M+)

Terminal negativo (-) de la batería → Terminal 3 (MH)

Gira a la izquierda

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

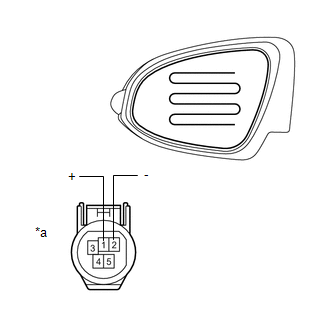

(b) Compruebe el funcionamiento de la calefacción del espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (+) - 2 (-)

25°C (77°F)

3.6 a 4.8 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 1, y el terminal negativo (-) de la batería al terminal 2, y compruebe a continuación si se calienta la superficie del espejo.

OBSERVACIÓN:

La superficie del espejo tarda un poco en calentarse.

OK:

La superficie del espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

2. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO (con intermitente lateral)

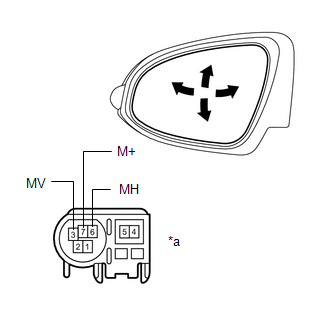

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, la izquierda, hacia arriba o hacia abajo, el motor se desliza y produce un "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 3 (MV)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Sube

Terminal positivo (+) de la batería →Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 3 (MV)

Baja

Terminal positivo (+) de la batería → Terminal 6 (MH)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Gira a la derecha

Terminal positivo (+) de la batería →Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 6 (MH)

Gira a la izquierda

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

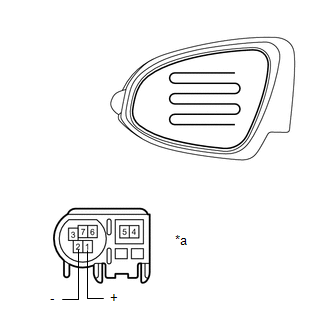

(b) Compruebe el funcionamiento de la calefacción del espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (+) - 2 (-)

25°C (77°F)

3.6 a 4.8 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 1, y el terminal negativo (-) de la batería al terminal 2, y compruebe a continuación si se calienta la superficie del espejo.

OBSERVACIÓN:

La superficie del espejo tarda un poco en calentarse.

OK:

La superficie del espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

3. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO (sin intermitente lateral)

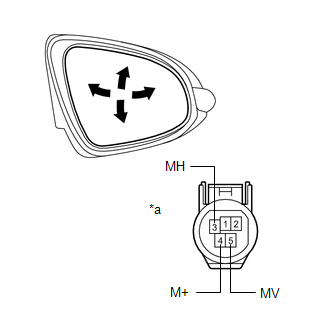

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, la izquierda, hacia arriba o hacia abajo, el motor se desliza y produce un "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 5 (MV)

Terminal negativo (-) de la batería → Terminal 4 (M+)

Sube

Terminal positivo (+) de la batería →Terminal 4 (M+)

Terminal negativo (-) de la batería → Terminal 5 (MV)

Baja

Terminal positivo (+) de la batería → Terminal 3 (MH)

Terminal negativo (-) de la batería → Terminal 4 (M+)

Gira a la izquierda

Terminal positivo (+) de la batería →Terminal 4 (M+)

Terminal negativo (-) de la batería → Terminal 3 (MH)

Gira a la derecha

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

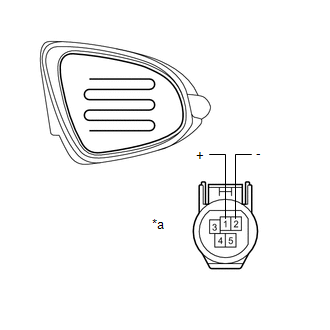

(b) Compruebe el funcionamiento de la calefacción del espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (+) - 2 (-)

25°C (77°F)

3.6 a 4.8 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 1, y el terminal negativo (-) de la batería al terminal 2, y compruebe a continuación si se calienta la superficie del espejo.

OBSERVACIÓN:

La superficie del espejo tarda un poco en calentarse.

OK:

La superficie del espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

4. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO (con intermitente lateral)

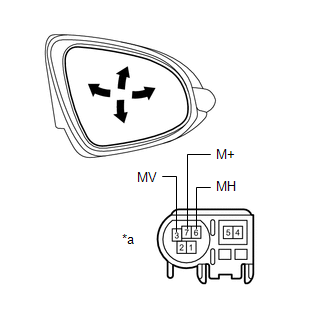

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, la izquierda, hacia arriba o hacia abajo, el motor se desliza y produce un "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 3 (MV)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Sube

Terminal positivo (+) de la batería →Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 3 (MV)

Baja

Terminal positivo (+) de la batería → Terminal 6 (MH)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Gira a la izquierda

Terminal positivo (+) de la batería →Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 6 (MH)

Gira a la derecha

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

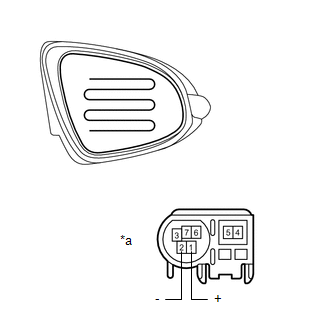

(b) Compruebe el funcionamiento de la calefacción del espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (+) - 2 (-)

25°C (77°F)

3.6 a 4.8 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 1, y el terminal negativo (-) de la batería al terminal 2, y compruebe a continuación si se calienta la superficie del espejo.

OBSERVACIÓN:

La superficie del espejo tarda un poco en calentarse.

OK:

La superficie del espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.
