Toyota Corolla Manual de Taller: Cristal Del Espejo Retrovisor Exterior

Componentes

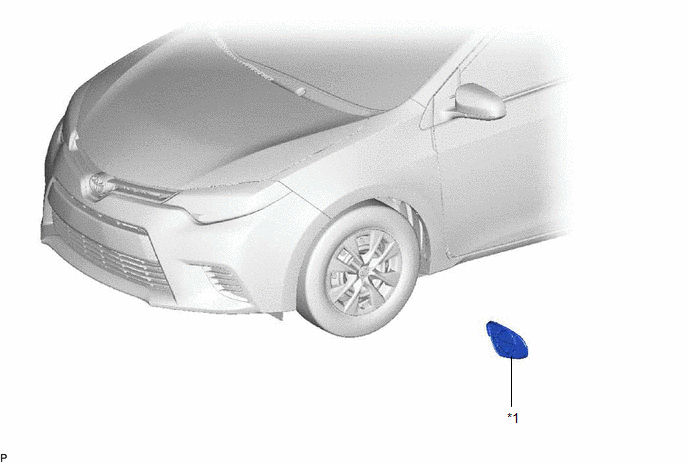

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL RETROVISOR EXTERIOR

(a) Presione la parte superior de la superficie del espejo retrovisor exterior e inclínelo.

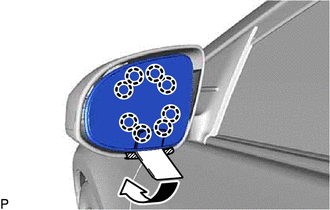

(b) Aplique cinta protectora a la parte inferior del conjunto del espejo retrovisor exterior.

Cinta protectora

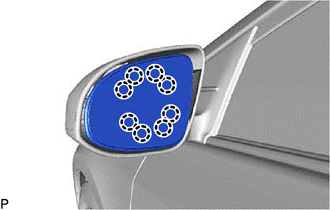

(c) Utilice un extractor de molduras para desenganchar las 8 garras y quite el espejo retrovisor exterior como se muestra en la ilustración.

AVISO:

No tire del espejo retrovisor exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el actuador.

(d) Con calefactor del espejo:

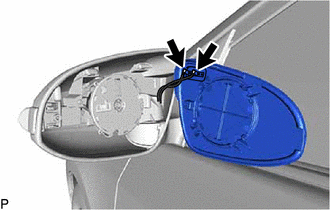

(1) Desconecte los 2 conectores y extraiga el espejo retrovisor exterior.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL ESPEJO RETROVISOR EXTERIOR DERECHO

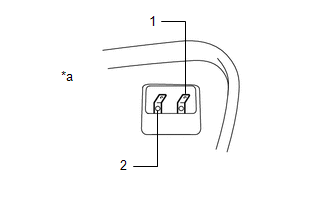

(a) Compruebe el funcionamiento del calefactor del espejo. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado 1 - 2 25°C (77°F) 3.6 a 4.8 Ω Si el resultado no es el especificado, sustituya el espejo exterior derecho.

*a Componente no conectado al mazo de cables (Espejo retrovisor exterior derecho)

2. INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO

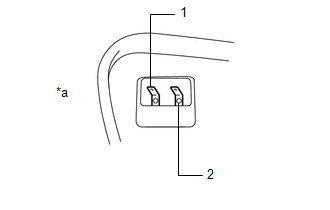

(a) Compruebe el funcionamiento del calefactor del espejo. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado 1 - 2 25°C (77°F) 3.6 a 4.8 Ω Si el resultado no es el especificado, sustituya el espejo exterior izquierdo.

*a Componente no conectado al mazo de cables (Espejo retrovisor exterior izquierdo)

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL ESPEJO EXTERIOR

(a) Con calefactor del espejo:

(1) Conecte los 2 conectores.

(b) Enganche las 8 garras para colocar el espejo retrovisor exterior. AVISO: No presione el espejo retrovisor exterior con demasiada fuerza. Si lo hace, podría romper la superficie del espejo.
