Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS (para transeje manual)

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO (para transeje manual)

Haga clic aquí

4. EXTRAIGA EL BISEL DEL ORIFICIO DEL CAMBIO (para CVT)

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

6. RETIRE LA PARTE SUPERIOR DEL PANEL DE LA CONSOLA

Haga clic aquí

7. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

8. EXTRAIGA EL INTERRUPTOR DE LA CALEFACCIÓN DE LOS ASIENTOS (con sistema de calefacción de los asientos)

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1 (con receptor de radio)

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DE LA TOMA DE CORRIENTE N° 1

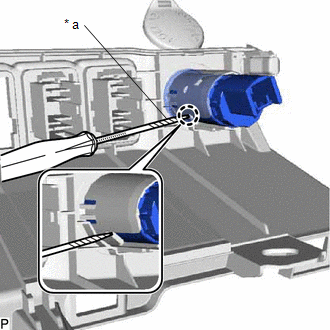

(a) Con un destornillador, desenganche la garra y extraiga el conjunto del zócalo de la toma de corriente n° 1.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

11. EXTRAIGA LA CUBIERTA DE LA TOMA DE CORRIENTE N° 1

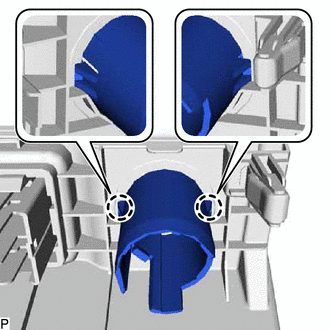

(a) Desenganche las 2 garras y retire la cubierta de la toma de corriente n° 1.
