Toyota Corolla Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

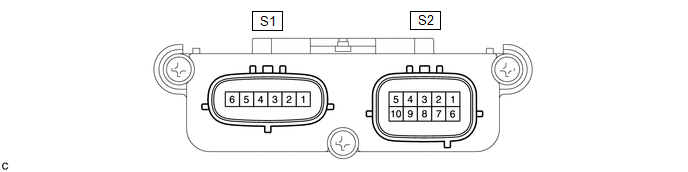

ECU DE DETECCIÓN DE OCUPANTES (fabricados por TMMMS)

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Especificación

S1-1 (SVC1) - S1-5 (SGD1)

R - G

Fuente de alimentación del sensor de clasificación de ocupantes delantero izquierdo

Interruptor de encendido en posición ON

4.9 a 5.1 V

S1-2 (SVC3) - S1-6 (SGD3)

GR - W

Fuente de alimentación del sensor de clasificación de ocupantes trasero izquierdo

Interruptor de encendido en posición ON

4.9 a 5.1 V

S1-3 (SIG1) - S1-5 (SGD1)

P - G

Señal del sensor de clasificación de ocupantes delantero izquierdo

Interruptor de encendido en posición ON

Generación de impulsos

S1-4 (SIG3) - S1-6 (SGD3)

SB - W

Señal del sensor de clasificación de ocupantes trasero izquierdo

Interruptor de encendido en posición ON

Generación de impulsos

S1-5 (SGD1) - S2-3 (GND)

G - W-B

Masa del sensor de clasificación de ocupantes delantero izquierdo

Siempre

Inferior a 1 V

S1-6 (SGD3) - S2-3 (GND)

W - W-B

Masa del sensor de clasificación de ocupantes trasero izquierdo

Siempre

Inferior a 1 V

S2-1 (+B) - S2-3 (GND)

W - W-B

Batería

Siempre

11 a 14 V

S2-2 (DIA)

GR

Diagnóstico (DLC3)

-*

-*

S2-3 (GND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

S2-4 (FSR-) - S2-3 (GND)

LG - W-B

Señal de comunicación del conjunto del sensor del airbag

Siempre

Inferior a 1 V

S2-5 (BGND) - S2-3 (GND)

P - W-B

Masa del interruptor de la hebilla del lado del pasajero

Siempre

Inferior a 1 V

S2-6 (IG2) - S2-3 (GND)

B - W-B

Fuente de alimentación

Interruptor de encendido en posición ON

11 a 14 V

S2-7 (FSR+) - S2-4 (FSR-)

L - LG

Señal de comunicación del conjunto del sensor del airbag

Interruptor de encendido en posición ON

Generación de impulsos

S2-8 (BSW) - S2-5 (BGND)

G - P

Señal del interruptor de la hebilla del lado del pasajero

Siempre

Generación de impulsos

  • *: Dado que no se trata de una línea que conecta a otros sistemas, la tensión cambia en función de los sistemas que estén conectados.

ECU DE DETECCIÓN DE OCUPANTES (fabricados por TMMC)

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Especificación

S7-1 (SVC1) - S7-5 (SGD1)

R - G

Fuente de alimentación del sensor de clasificación de ocupantes delantero izquierdo

Interruptor de encendido en posición ON

4.9 a 5.1 V

S7-2 (SVC3) - S7-6 (SGD3)

GR - W

Fuente de alimentación del sensor de clasificación de ocupantes trasero izquierdo

Interruptor de encendido en posición ON

4.9 a 5.1 V

S7-3 (SIG1) - S7-5 (SGD1)

P - G

Señal del sensor de clasificación de ocupantes delantero izquierdo

Interruptor de encendido en posición ON

Generación de impulsos

S7-4 (SIG3) - S7-6 (SGD3)

Y - W

Señal del sensor de clasificación de ocupantes trasero izquierdo

Interruptor de encendido en posición ON

Generación de impulsos

S7-5 (SGD1) - S2-3 (GND)

G - W-B

Masa del sensor de clasificación de ocupantes delantero izquierdo

Siempre

Inferior a 1 V

S7-6 (SGD3) - S2-3 (GND)

W - W-B

Masa del sensor de clasificación de ocupantes trasero izquierdo

Siempre

Inferior a 1 V

S2-1 (+B) - S2-3 (GND)

W - W-B

Batería

Siempre

11 a 14 V

S2-2 (DIA)

GR

Diagnóstico (DLC3)

-*

-*

S2-3 (GND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

S2-4 (FSR-) - S2-3 (GND)

Y - W-B

Señal de comunicación del conjunto del sensor del airbag

Siempre

Inferior a 1 V

S2-5 (BGND) - S2-3 (GND)

P - W-B

Masa del interruptor de la hebilla del lado del pasajero

Siempre

Inferior a 1 V

S2-6 (IG2) - S2-3 (GND)

B - W-B

Fuente de alimentación

Interruptor de encendido en posición ON

11 a 14 V

S2-7 (FSR+) - S2-4 (FSR-)

L - Y

Señal de comunicación del conjunto del sensor del airbag

Interruptor de encendido en posición ON

Generación de impulsos

S2-8 (BSW) - S2-5 (BGND)

G - P

Señal del interruptor de la hebilla del lado del pasajero

Siempre

Generación de impulsos

  • *: Dado que no se trata de una línea que conecta a otros sistemas, la tensión cambia en función de los sistemas que estén conectados.
