Toyota Corolla Manual de Taller: El indicador de advertencia SRS no se enciende

DESCRIPCIÓN

El indicador de advertencia SRS se encuentra en el conjunto del juego de instrumentos.

Cuando el SRS funciona con normalidad, el indicador de advertencia SRS se enciende durante aproximadamente 6 segundos después de pasar el interruptor de encendido de desactivado a ON. A continuación, se apaga automáticamente.

Si se produce una avería en el SRS, el indicador de advertencia SRS se enciende para prevenir al conductor del problema.

Si se produce una avería en el conjunto del sensor del airbag, el conjunto del juego de instrumentos o el mazo de cables conectados al conjunto del sensor del airbag o al conjunto del juego de instrumentos, se enciende el indicador de advertencia SRS.

Si los terminales TC y CG del DLC3 están conectados, los DTC se indican mediante el parpadeo del indicador de advertencia SRS.

El SRS está equipado con un circuito que produce un aumento de la tensión (convertidor de CC/CC) incorporado en el conjunto del sensor del airbag y que se activa en caso de caída de tensión de la alimentación.

Cuando baja la tensión de la batería, el circuito de aumento de la tensión eléctrica (convertidor de CC/CC) se activa para aumentar la tensión del SRS hasta su valor normal.

En el conjunto del sensor del airbag no se almacena una avería de este circuito. El indicador de advertencia SRS se apaga automáticamente cuando se recupera la normalidad en la tensión de la fuente de alimentación.

La señal que ilumina el indicador de advertencia SRS se envía desde el conjunto del sensor del airbag al conjunto del juego de instrumentos a través del sistema de comunicación CAN.

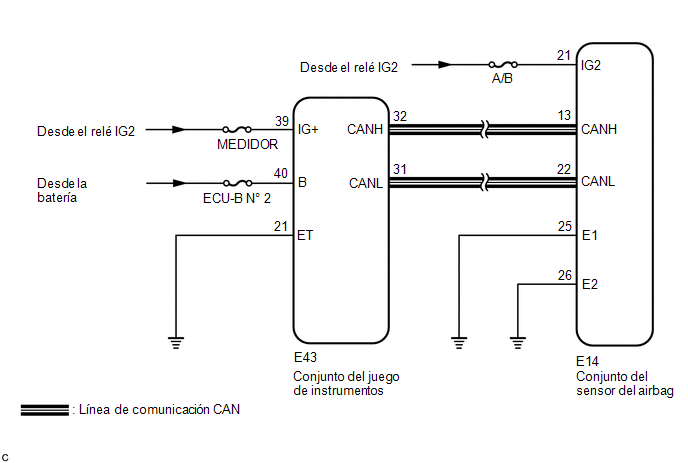

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

MIDA LA TENSIÓN DE LA BATERÍA

(a) Mida la tensión de la batería.

Tensión estándar:

11 a 14 V

MAL

INSPECCIONE LA BATERÍA Y EL SISTEMA DE CARGA

OK

2.

INSPECCIONE EL CONECTOR

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe que el conector está correctamente conectado al conjunto del juego de instrumentos.

OK:

El conector está bien conectado.

OBSERVACIÓN:

Si el conector no está conectado adecuadamente, vuelva a conectarlo y proceda con la siguiente inspección.

(d) Desconecte el conector del conjunto del juego de instrumentos.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REPARE O SUSTITUYA EL CONECTOR

OK

3.

INSPECCIONE EL MAZO DE CABLES (CONJUNTO DEL JUEGO DE INSTRUMENTOS - MASA DE LA CARROCERÍA)

(a) Conecte el cable al terminal negativo (-) de la batería.

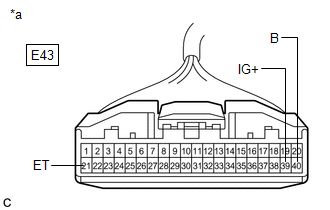

*a

Vista frontal del conector del mazo de cables

(al conjunto del juego de instrumentos)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E43-39 (IG+) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

E43-40 (B) - Masa de la carrocería

Siempre

11 a 14 V

(d) Apague el interruptor de encendido.

(e) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-21 (ET) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O REEMPLACE EL MAZO DE CABLES

OK

4.

INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

(a) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(b) Enchufe el conector al conjunto del juego de instrumentos.

(c) Desconecte el conector del conjunto del sensor del airbag.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en posición ON y compruebe el estado del indicador de advertencia SRS.

OK:

Después del periodo de comprobación principal, el indicador de advertencia SRS se apaga durante aproximadamente 10 segundos y después se vuelve a encender.

OBSERVACIÓN:

El periodo de inspección principal dura aproximadamente 6 segundos después de colocar el interruptor de encendido en posición ON.

OK

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

    El indicador de advertencia SRS permanece encendido

    Circuito de los terminales TC y CG
