Toyota Corolla Manual de Taller: Terminales De La Ecu

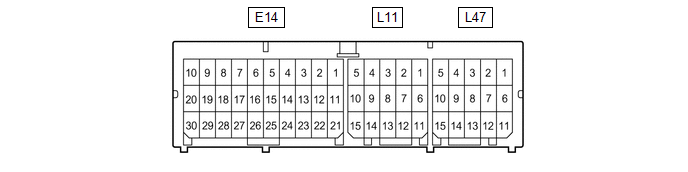

TERMINALES DE LA ECU

CONJUNTO DEL SENSOR DEL AIRBAG

N° de terminal

Símbolo de terminal

Destino

E14-1

P2+

Segunda etapa del detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)

E14-2

P2-

Segunda etapa del detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)

E14-3

P-

Detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)

E14-4

P+

Detonador del lado del pasajero delantero (conjunto del airbag del pasajero del panel de instrumentos)

E14-5

D+

Detonador del lado del conductor (conjunto del botón del claxon)

E14-6

D-

Detonador del lado del conductor (conjunto del botón del claxon)

E14-7

D2-

Conjunto del botón del claxon (2a etapa del detonador del lado del conductor)

E14-8

D2+

Conjunto del botón del claxon (2a etapa del detonador del lado del conductor)

E14-9

DK+

Detonador del airbag de rodilla del lado del conductor (conjunto inferior del airbag del panel de instrumentos n° 1)

E14-10

DK-

Detonador del airbag de rodilla del lado del conductor (conjunto inferior del airbag del panel de instrumentos n° 1)

E14-13

CANH

Línea de comunicación de CAN

E14-17

P-AB

Indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo)

E14-21

IG2

Fusible A/B

E14-22

CANL

Línea de comunicación de CAN

E14-23

PAON

Indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo)

E14-25

E1

Masa

E14-26

E2

Masa

E14-27

-SR

Sensor del airbag delantero derecho

E14-28

-SL

Sensor del airbag delantero izquierdo

E14-29

+SR

Sensor del airbag delantero derecho

E14-30

+SL

Sensor del airbag delantero izquierdo

L11-1

PL-

Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo)

L11-2

PL+

Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo)

L11-6

ICL-

Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo)

L11-7

ICL+

Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo)

L11-8

BBL+

Conjunto del sensor del airbag lateral izquierdo

L11-9

SFL+

Detonador lateral izquierdo (conjunto del airbag del asiento delantero izquierdo)

L11-10

SFL-

Detonador lateral izquierdo (conjunto del airbag del asiento delantero izquierdo)

L11-11

LBE+

Interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón interior del asiento delantero izquierdo)

L11-12

LBE-

Interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón interior del asiento delantero izquierdo)

L11-15

BBL-

Conjunto del sensor del airbag lateral izquierdo

L47-1

FCP-

Detonador del cojín del asiento del lado del pasajero delantero (subconjunto del airbag del asiento delantero derecho)

L47-2

FCP+

Detonador del cojín del asiento del lado del pasajero delantero (subconjunto del airbag del asiento delantero derecho)

L47-4

PR+

Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho)

L47-5

PR-

Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho)

L47-6

SFR-

Detonador lateral derecho (conjunto del airbag del asiento delantero derecho)

L47-7

SFR+

Detonador lateral derecho (conjunto del airbag del asiento delantero derecho)

L47-8

BBR+

Conjunto del sensor del airbag lateral derecho

L47-9

ICR+

Detonador de la cortina derecho (conjunto del airbag de cortina derecho)

L47-10

ICR-

Detonador de la cortina derecho (conjunto del airbag de cortina derecho)

L47-11

BBR-

Conjunto del sensor del airbag lateral derecho

L47-12

FSR+

ECU de detección de ocupante

L47-13

FSR-

ECU de detección de ocupante
