Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

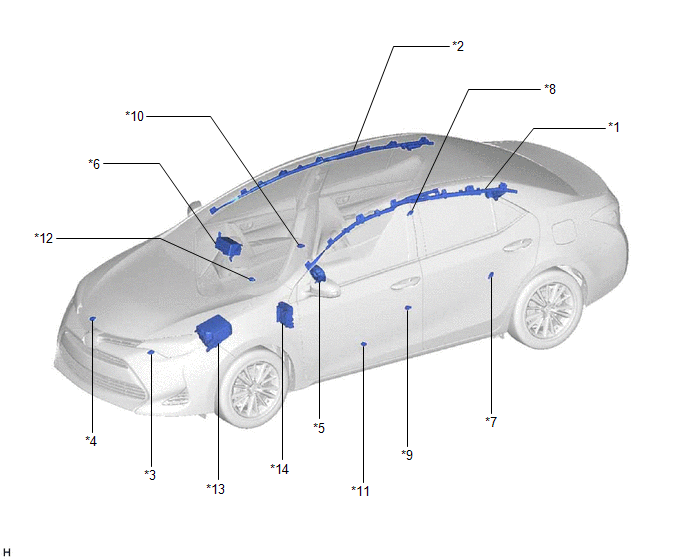

ILUSTRACIÓN

*1

CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO

*2

CONJUNTO DEL AIRBAG DE CORTINA DERECHO

*3

SENSOR DEL AIRBAG DELANTERO IZQUIERDO

*4

SENSOR DEL AIRBAG DELANTERO DERECHO

*5

CONJUNTO DEL BOTÓN DEL CLAXON

*6

CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

*7

SENSOR DEL AIRBAG TRASERO IZQUIERDO

*8

SENSOR DEL AIRBAG TRASERO DERECHO

*9

CONJUNTO DEL SENSOR DEL AIRBAG LATERAL IZQUIERDO

*10

CONJUNTO DEL SENSOR DEL AIRBAG LATERAL DERECHO

*11

SENSOR DEL AIRBAG LATERAL DE LA PUERTA IZQUIERDA

*12

SENSOR DEL AIRBAG LATERAL DE LA PUERTA DERECHA

*13

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B N° 2

*14

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE A/B

- FUSIBLE METER

- FUSIBLE ECU-IG N° 3

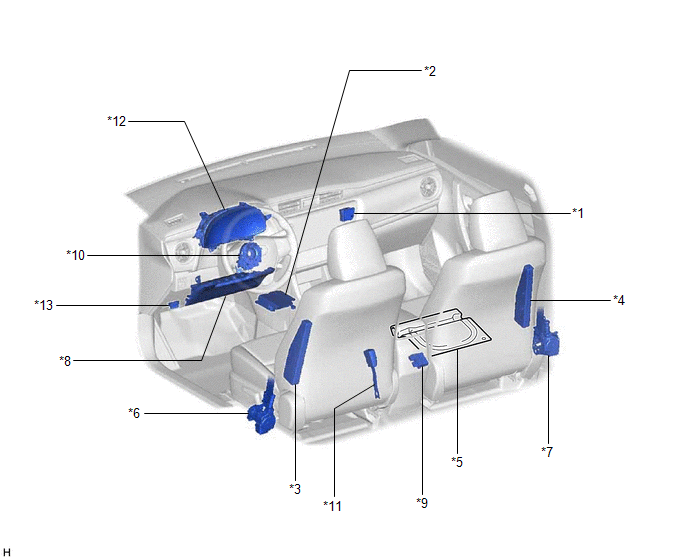

ILUSTRACIÓN

*1

- INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

CONJUNTO DE LAS LUCES TESTIGO

*2

CONJUNTO DEL SENSOR DEL AIRBAG

*3

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO IZQUIERDO

*4

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO

*5

SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO

*6

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*7

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

*8

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

*9

ECU DE DETECCIÓN DE OCUPANTE

*10

SUBCONJUNTO DEL CABLE ESPIRAL

*11

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

- INTERRUPTOR DE LA HEBILLA DEL CINTURÓN DE SEGURIDAD IZQUIERDO

*12

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- INDICADOR DE ADVERTENCIA SRS

*13

DLC3

-

-
