Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SENSOR DEL AIRBAG DELANTERO

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

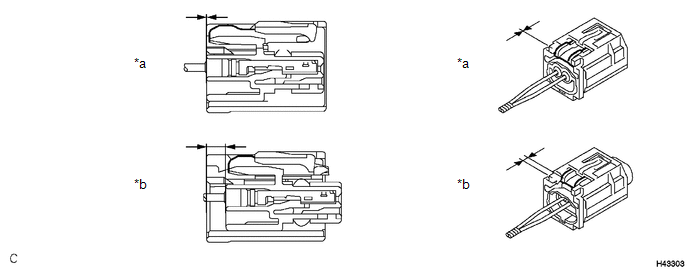

(c) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco está en la posición correcta, como se indica en la ilustración.

*a

Incorrecto

*b

Correcto

(d) Inserte el pasador (tope) del sensor del airbag delantero en el orificio de la carrocería e instale el sensor del airbag delantero en la carrocería con el perno.

Torque:

9.0 N·m {92 kgf·cm, 80 in·lbf}

AVISO:

  • Si el sensor del airbag delantero se ha caído al suelo, o si hubiera grietas, muescas o cualquier otro defecto en la caja o el conector, sustitúyalo por otro nuevo.
  • Al instalar el sensor del airbag delantero, tenga cuidado de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
  • Asegúrese de que el pasador (tope) del sensor del airbag delantero está bien introducido en el orificio de la carrocería.
  • Apriete el perno mientras sujeta el sensor del airbag delantero, ya que el pasador (tope) del sensor se puede dañar con facilidad.

(e) Conecte el conector al sensor del airbag delantero.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

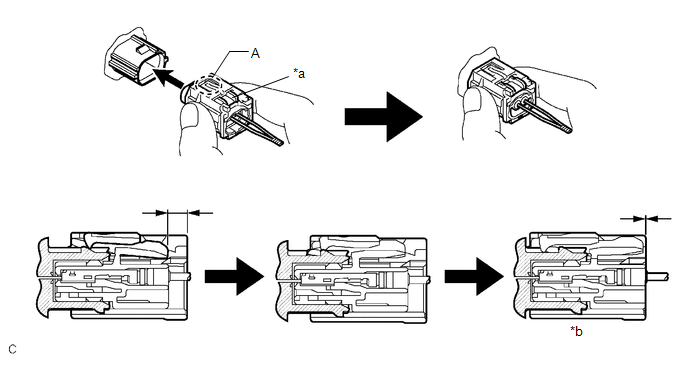

(1) Asegúrese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oír un clic).

*a

Bloqueo del alojamiento blanco

*b

Conexión finalizada

OBSERVACIÓN:

Al conectarlos, el bloqueo del alojamiento blanco se deslizará suavemente. Asegúrese de no tocar el bloqueo del alojamiento blanco ni la pieza (A), ya que podría impedir un ajuste adecuado.

(f) Compruebe que las piezas instaladas del sensor del airbag delantero no están flojas.

2. INSTALE EL CONJUNTO DEL FARO

Haga clic aquí

3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

4. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

5. INSPECCIONE Y AJUSTE LA DIRECCIÓN DE LAS LUCES DE LOS FAROS

Haga clic aquí

6. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

7. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
