INSTALACIÓN PROCEDIMIENTO 1. INSTALE LA ECU DE DETECCIÓN DE OCUPANTE (fabricados por TMMC)

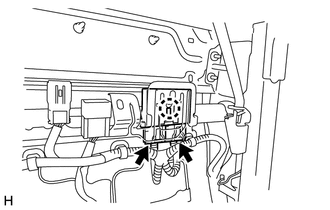

(b) Conecte los 2 conectores. AVISO: Al instalar la ECU de detección de ocupantes, tenga cuidado de que el cableado del SRS no interfiera con otras piezas ni quede atrapado entre ellas. 2. INSTALE LA ECU DE DETECCIÓN DE OCUPANTE (fabricados por TMMMS)
(b) Conecte los 2 conectores. AVISO: Al instalar la ECU de detección de ocupantes, tenga cuidado de que el cableado del SRS no interfiera con otras piezas ni quede atrapado entre ellas. 3. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. Fabricados por TMMC: Haga clic aquí Fabricados por TMMMS: Haga clic aquí 4. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO Haga clic aquí 5. REALICE LA CALIBRACIÓN AL PUNTO CERO Y LA COMPROBACIÓN DE SENSIBILIDAD Haga clic aquí |
