Toyota Corolla Manual de Taller: Desecho

DESECHO

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Antes de realizar el despliegue de cualquier pieza del sistema SRS antes de su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. Al llevar a cabo el despliegue de estas piezas antes de su desecho merece un tratamiento especial de materiales peligrosos.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

  • Se puede activar un airbag o un pretensor por electricidad estética. Para evitarlo, no olvide tocar una superficie metálica con las manos para descargar la electricidad estática antes de llevar a cabo este procedimiento.
  • Nunca deseche un conjunto del airbag del asiento delantero sin antes haber desplegado el airbag.
  • El airbag produce un sonido semejante al de una explosión al desplegarse, por lo que es aconsejable realizar esta operación en el exterior y en un lugar donde no moleste.
  • Cuando despliegue el airbag, utilice siempre la SST especificada (herramienta de despliegue del airbag del SRS). Lleve a cabo la operación en un lugar en el que no haya perturbaciones eléctricas.
  • Cuando despliegue el airbag, ejecute la operación a 10 m (32.8 pi.) de distancia como mínimo del conjunto del airbag del asiento delantero.
  • El conjunto del airbag del asiento delantero se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad mientras manipule un conjunto de airbag del asiento delantero que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag del asiento delantero cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

Al desguazar vehículos equipados con un sistema de SRS o al desechar el conjunto del airbag del asiento delantero, despliegue primero el airbag de acuerdo con el procedimiento descrito a continuación. Si se produce alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico de TOYOTA MOTOR SALES, U.S.A., INC.

2. DESECHE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (si está instalado en el vehículo)

AVISO:

  • Al desechar un conjunto de airbag del asiento delantero, no utilice nunca el vehículo del cliente para desplegar el airbag.
  • Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Consulte la sección Medidas de precaución.

Haga clic aquí

(c) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(d) Desconecte el conector del conjunto del airbag del asiento delantero debajo del conjunto del asiento delantero.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

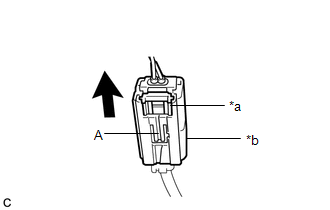

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (el conector aún no se puede desconectar en este momento).

*a

Bloqueo del alojamiento blanco

*b

CPA amarillo

Deslizar

(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.

AVISO:

No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.

(e) Instale la SST.

ADVERTENCIA:

Verifique que no haya holgura en el conjunto del asiento delantero.

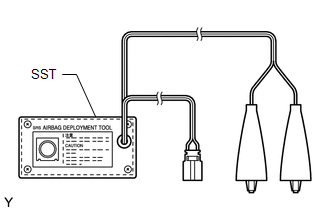

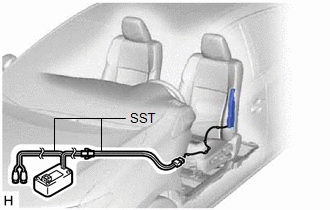

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag del asiento delantero.

SST: 09082-00700

SST: 09082-00820

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble.

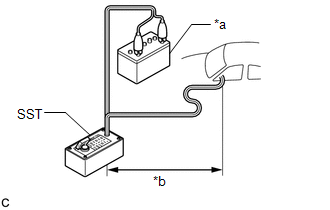

(2) Coloque la SST al menos a 10 m (32.8 pi.) de distancia de la ventana lateral delantera del vehículo.

*a

Batería

*b

10 m (32.8 pi.) o más

(3) Cierre todas las puertas y ventanillas del vehículo dejando suficiente espacio para el mazo de cables de la SST en la ventanilla delantera.

AVISO:

Tenga cuidado de no dañar el mazo de cables de la SST.

(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(f) Despliegue el airbag.

(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).

(2) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

  • Antes del despliegue, asegúrese de que no haya nadie cerca del vehículo.
  • El conjunto del airbag del asiento delantero se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad mientras manipule un conjunto de airbag del asiento delantero que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag del asiento delantero cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

3. DESECHE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (si no está instalado en el vehículo)

AVISO:

Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Extraiga el conjunto del airbag del asiento delantero.

Haga clic aquí

ADVERTENCIA:

  • Antes de extraer el conjunto del asiento delantero, espere al menos 90 segundos después de colocar el interruptor de encendido en posición OFF y desconectar el cable del terminal negativo (-) de la batería.
  • Cuando guarde el conjunto del airbag del asiento delantero, mantenga el lado de despliegue del airbag hacia arriba.

(c) Utilice un cable trenzado para atar el conjunto del airbag del asiento delantero a un neumático que no se necesite.

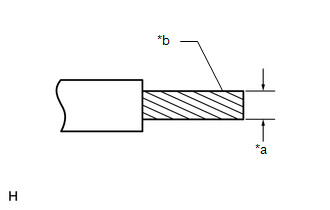

*a

Diámetro del cable

*b

Sección transversal descubierta del cable

Cable:

Área de corte transversal descubierta del cable

1.25 mm2 (0.0019 pulg.2) o más

ADVERTENCIA:

Si el cable es demasiado fino o se emplea otro medio para atar el conjunto del airbag del asiento delantero, podría romperse al desplegarse el airbag. Utilice siempre un cable para uso en vehículos con un área de corte transversal mínima de 1.25 mm2 (0.0019 pulg.2).

OBSERVACIÓN:

Para calcular el área de corte transversal descubierta del cable:

Área de corte transversal = 3.14 x (diámetro)2 / 4

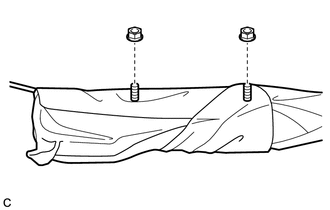

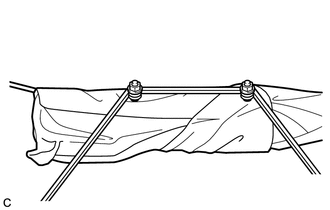

(1) Instale las 2 tuercas del conjunto del airbag del asiento delantero.

(2) Enrolle 2 o más cables alrededor de los espárragos prisioneros del conjunto del airbag del asiento delantero, tal como se muestra en la ilustración.

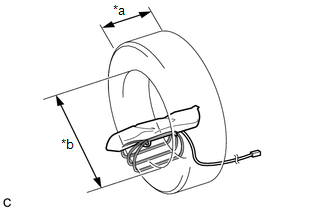

(3) Posicione el conjunto del airbag del asiento delantero dentro del neumático con la cara de despliegue del airbag orientada hacia el interior.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

ADVERTENCIA:

  • Asegúrese de que los cables estén bien tensos. Si los cables quedan flojo, el conjunto del airbag del asiento delantero puede romperse al inflarse el airbag.
  • Ate siempre el conjunto del airbag del asiento delantero con la cara de despliegue del airbag orientada hacia el interior del neumático, como se muestra en la ilustración.

AVISO:

El neumático puede dañarse por el despliegue del airbag, por lo que debe utilizar un neumático que no necesite.

*a

Anchura

*b

Diámetro interior

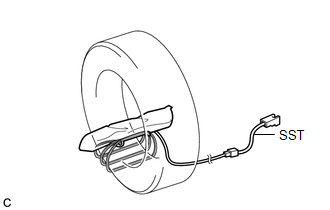

(d) Instale la SST.

(1) Conecte el conector de la SST al conector del conjunto del airbag del asiento delantero.

SST: 09082-00820

(e) Coloque los neumáticos.

(1) Coloque por lo menos 2 neumáticos debajo del neumático al que está atado el conjunto del airbag del asiento delantero.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

AVISO:

No coloque el conector de la SST debajo del neumático, ya que podría resultar dañado.

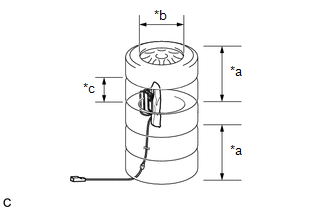

*a

Neumáticos (2 o más)

*b

Diámetro interior

*c

Anchura

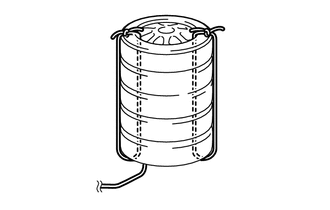

(2) Coloque por lo menos 2 neumáticos encima del neumático al que está atado el conjunto del airbag del asiento delantero. El neumático de la parte superior debe tener una rueda instalada.

AVISO:

La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que no necesite.

(3) Ate los neumáticos con los 2 cables.

ADVERTENCIA:

Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag.

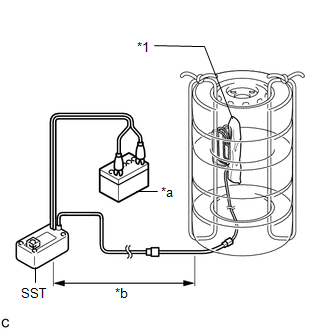

(f) Instale la SST.

(1) Conecte el conector de la SST.

SST: 09082-00700

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble. Deje también cierta holgura para el mazo de cables de la SST dentro del neumático.

*1

Conjunto del airbag del asiento delantero

*a

Batería

*b

10 m (32.8 pi.) o más

(2) Sitúe la SST como mínimo a 10 m (32.8 pi.) del airbag atado al neumático.

(g) Despliegue el airbag.

(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(2) Asegúrese de que no haya nadie dentro de un radio de 10 m (32.8 pi.) alrededor del neumático al que está atado el conjunto del airbag del asiento delantero.

(3) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

(h) Deseche el conjunto del airbag del asiento delantero.

ADVERTENCIA:

  • El conjunto del airbag del asiento delantero se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad mientras manipule un conjunto de airbag del asiento delantero que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag del asiento delantero cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

(1) Extraiga del neumático el conjunto del airbag del asiento delantero.

(2) Coloque el conjunto del airbag del asiento delantero en una bolsa de plástico, ate bien la bolsa y deséchelo de acuerdo con la normativa local.
