DESECHO

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Antes de realizar el despliegue de cualquier pieza del sistema SRS antes de su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. Al llevar a cabo el despliegue de estas piezas antes de su desecho merece un tratamiento especial de materiales peligrosos.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

  • Se puede activar un airbag o un pretensor por electricidad estética. Para evitarlo, no olvide tocar una superficie metálica con las manos para descargar la electricidad estática antes de llevar a cabo este procedimiento.
  • Nunca deseche un subconjunto del airbag del asiento delantero derecho sin antes haber desplegado el airbag.
  • El airbag produce un sonido semejante al de una explosión al desplegarse, por lo que es aconsejable realizar esta operación en el exterior y en un lugar donde no moleste.
  • Cuando despliegue el airbag, utilice siempre la SST especificada (herramienta de despliegue del airbag del SRS). Lleve a cabo la operación en un lugar en el que no haya perturbaciones eléctricas.
  • Cuando despliegue el airbag, ejecute la operación a 10 m (32.8 pi.) de distancia como mínimo del subconjunto del airbag del asiento delantero derecho.
  • El subconjunto del airbag del asiento delantero derecho se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad mientras manipule un subconjunto de airbag del asiento delantero derecho que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al subconjunto del airbag del asiento delantero derecho cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

Al desguazar vehículos equipados con un sistema de SRS o al desechar el subconjunto del airbag del asiento delantero derecho, despliegue primero el airbag de acuerdo con el procedimiento descrito a continuación. Si se produce alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico de TOYOTA MOTOR SALES, U.S.A., INC.

2. DESECHE EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO (cuando está instalado en el vehículo)

AVISO:

  • Al desechar el subconjunto del airbag del asiento delantero derecho, no utilice nunca el vehículo del cliente para desplegar el airbag.
  • Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

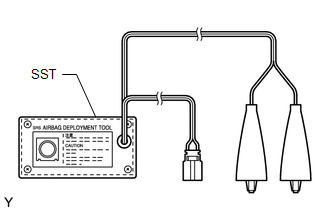

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Consulte la sección Medidas de precaución.

Haga clic aquí

(c) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(d) Desconecte el conector del subconjunto del airbag del asiento delantero derecho bajo el conjunto del asiento delantero.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

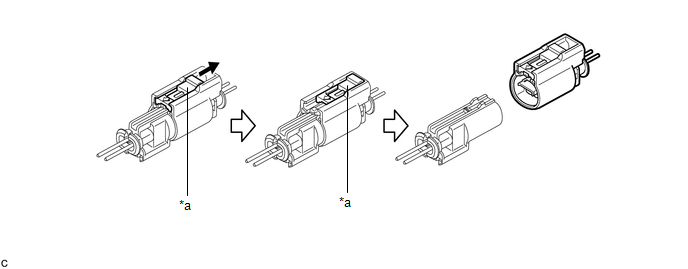

(1) Deslícelo para liberar el bloqueo y, a continuación, desconecte el conector.

*a

Dispositivo de deslizamiento

-

-

Deslizar

-

-

(e) Instale la SST.

ADVERTENCIA:

Verifique que no haya holgura en el conjunto del asiento delantero.

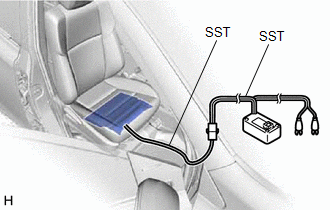

(1) Después de conectar entre sí las siguientes SST, conéctelas al subconjunto del airbag del asiento delantero derecho.

SST: 09082-00700

SST: 09082-00750

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble.

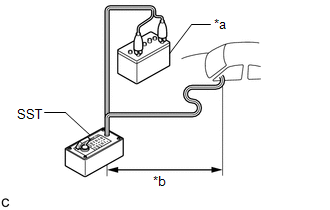

(2) Coloque la SST al menos a 10 m (32.8 pi.) de distancia de la ventana lateral delantera del vehículo.

*a

Batería

*b

10 m (32.8 pi.) o más

(3) Cierre todas las puertas y ventanillas del vehículo dejando suficiente espacio para el mazo de cables de la SST en la ventanilla delantera.

AVISO:

Tenga cuidado de no dañar el mazo de cables de la SST.

(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(f) Despliegue el airbag.

(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).

(2) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

  • Antes del despliegue, asegúrese de que no haya nadie cerca del vehículo.
  • El subconjunto del airbag del asiento delantero derecho se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad mientras manipule un subconjunto de airbag del asiento delantero derecho que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al subconjunto del airbag del asiento delantero derecho cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

3. DESECHE EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO (cuando no está instalado en el vehículo)

AVISO:

Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Extraiga el subconjunto del airbag del asiento delantero derecho.

Haga clic aquí

ADVERTENCIA:

  • Antes de extraer el conjunto del asiento delantero, espere al menos 90 segundos después de colocar el interruptor de encendido en posición OFF y desconectar el cable del terminal negativo (-) de la batería.
  • Cuando guarde el subconjunto del airbag del asiento delantero derecho, mantenga el lado de despliegue del airbag hacia arriba.

(c) Utilice un cable trenzado para atar el subconjunto del airbag del asiento delantero derecho a un neumático que no se necesite.

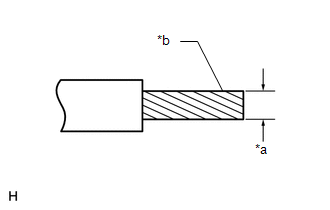

*a

Diámetro del cable

*b

Sección transversal descubierta del cable

Cable:

Área de corte transversal descubierta del cable

1.25 mm2 (0.0019 pulg.2) o más

ADVERTENCIA:

Si el cable es demasiado fino o se emplea otro medio para atar el subconjunto del airbag del asiento delantero derecho, podría romperse al desplegarse el airbag. Utilice siempre un cable para uso en vehículos con un área de corte transversal mínima de 1.25 mm2 (0.0019 pulg.2).

OBSERVACIÓN:

Para calcular el área de corte transversal descubierta del cable:

Área de corte transversal = 3.14 x (diámetro)2 / 4

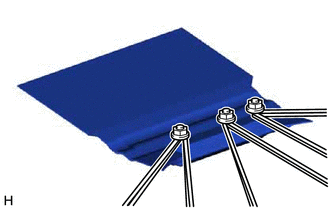

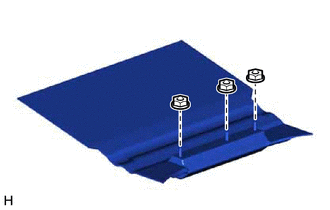

(1) Instale las 3 tuercas en el subconjunto del airbag del asiento delantero derecho.

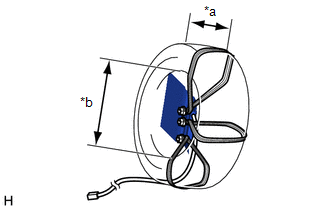

(2) Enrolle 2 o más cables alrededor de los espárragos prisioneros del subconjunto del airbag del asiento delantero derecho, tal como se muestra en la ilustración.

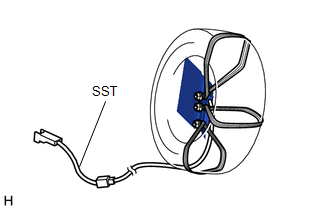

(3) Coloque el subconjunto del airbag del asiento delantero derecho dentro del neumático, como se muestra en la ilustración.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

ADVERTENCIA:

  • Asegúrese de que los cables estén bien tensos. Si los cables quedan flojo, el subconjunto del airbag del asiento delantero derecho puede romperse al inflarse el airbag.
  • Ate siempre el subconjunto del airbag del asiento delantero derecho como se muestra en la ilustración.

AVISO:

El neumático puede dañarse por el despliegue del airbag, por lo que debe utilizar un neumático que no necesite.

*a

Anchura

*b

Diámetro interior

(d) Instale la SST.

(1) Conecte el conector de la SST al conector del subconjunto del airbag del asiento delantero derecho.

SST: 09082-00750

(e) Coloque los neumáticos.

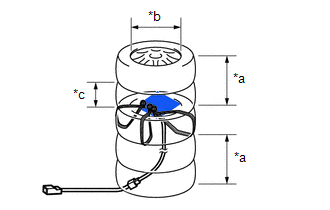

(1) Coloque por lo menos 2 neumáticos debajo del neumático al que está atado el subconjunto del airbag del asiento delantero derecho.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

AVISO:

No coloque el conector de la SST debajo del neumático, ya que podría resultar dañado.

*a

Neumáticos (2 o más)

*b

Diámetro interior

*c

Anchura

(2) Coloque por lo menos 2 neumáticos en el neumático al que está atado el subconjunto del airbag del asiento delantero derecho. El neumático de la parte superior debe tener una rueda instalada.

AVISO:

La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que no necesite.

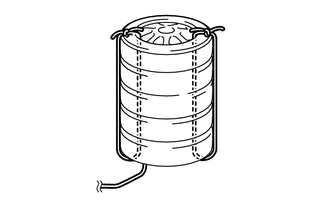

(3) Ate los neumáticos con los 2 cables.

ADVERTENCIA:

Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag.

(f) Instale la SST.

(1) Conecte el conector de la SST.

SST: 09082-00700

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble. Deje también cierta holgura para el mazo de cables de la SST dentro del neumático.

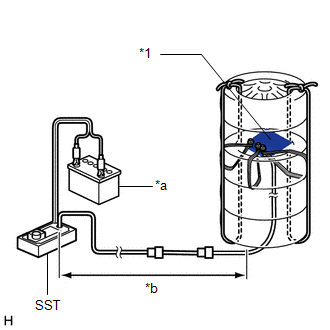

*1

Subconjunto del airbag del asiento delantero derecho

*a

Batería

*b

10 m (32.8 pi.) o más

(2) Sitúe la SST como mínimo a 10 m (32.8 pi.) del airbag atado al neumático.

(g) Despliegue el airbag.

(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(2) Asegúrese de que no haya nadie dentro de un radio de 10 m (32.8 pi.) alrededor del neumático al que está atado el subconjunto del airbag del asiento delantero derecho.

(3) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

(h) Deseche el subconjunto del airbag del asiento delantero derecho.

ADVERTENCIA:

  • El subconjunto del airbag del asiento delantero derecho se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad mientras manipule un subconjunto de airbag del asiento delantero derecho que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al subconjunto del airbag del asiento delantero derecho cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

(1) Extraiga el subconjunto del airbag del asiento delantero derecho del neumático.

(2) Coloque el subconjunto del airbag del asiento delantero derecho en una bolsa de plástico, ate bien la bolsa y deséchelo de acuerdo con la normativa local.
