INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL AIRBAG DE CORTINA

AVISO:

Para colocar un conjunto del airbag de cortina, encárguese de que algún ayudante lo sujeta para evitar que se doble.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

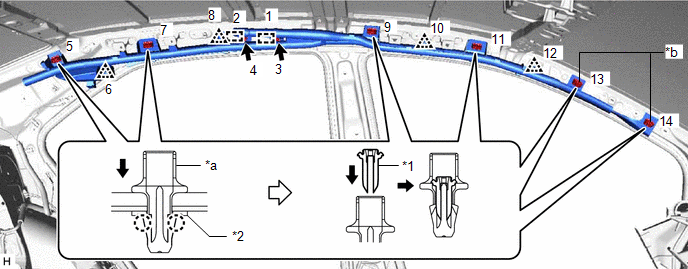

(c) Instale los 2 pernos nuevos, los 6 clips nuevos con pasadores y los 2 separados nuevos, y enganche los 2 ganchos y los 4 clips en el orden indicado en la ilustración.

Torque:

11 N·m {112 kgf·cm, 8 ft·lbf}

AVISO:

No retuerza el conjunto del airbag de cortina cuando lo instale.

OBSERVACIÓN:

Enganche las 2 garras para colocar cada clip nuevo.

*1

Pasador

*2

Separador

*a

Clip

*b

Ubicación del separador

(d) Empuje las 6 patillas dentro de los 6 clips.

AVISO:

Asegúrese de que los pasadores de los clips están colocados con firmeza.

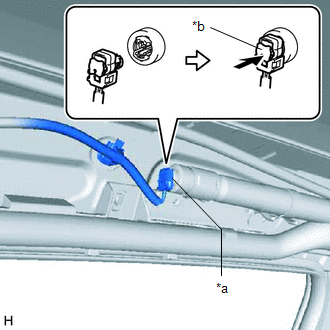

(e) Conecte el conector del airbag.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a

Conector del airbag

*b

Bloqueo del conector del airbag

(f) Empuje el bloqueo del conector del airbag para instalar dicho conector.

2. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí
