DESCRIPCIÓN

Si la función de prevención de olvido de la llave en el compartimiento de equipajes no funciona, es posible que haya un problema en la comunicación entre el conjunto de la antena interior de la llave eléctrica n° 3 (interior del compartimiento de equipajes) y el subconjunto del transmisor de la llave eléctrica, que haya interferencias de ondas o que exista una avería en la ECU de certificación (conjunto de la ECU de la llave inteligente).

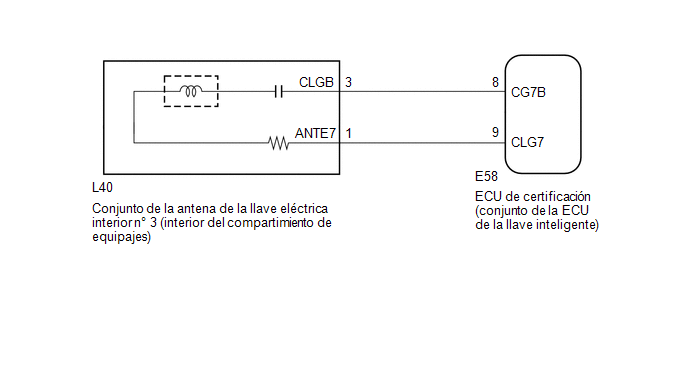

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de llave inteligente (para función de entrada) utiliza el sistema de comunicación CAN y el sistema de comunicación LIN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Realice el procedimiento de localización de averías para el sistema de llave inteligente (para la función de entrada) después de confirmar que los sistemas de comunicación funcionan correctamente.

    Haga clic aquí .

  • Al utilizar el Techstream con el interruptor del motor en posición OFF (Desactivado), conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo en el modo manual y acceda a los siguientes menús: Body Electrical/Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
  • Asegúrese de que no hay subconjuntos del transmisor de la llave eléctrica en el vehículo.
  • Antes de realizar la inspección, compruebe que no se haya emitido el DTC B1242 (sistema inalámbrico de cierre centralizado de puertas)

    Haga clic aquí .

  • Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte las medidas de precaución del sistema de llave inteligente (para la función de entrada).

    Haga clic aquí .

  • Tras la reparación, lleve a cabo la "Operación de confirmación de la emisión de DTC" para comprobar que no se emite ningún DTC.

PROCEDIMIENTO

1.

REVISE LA FUNCIÓN DE ENTRADA (FUNCIÓN DE APERTURA DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Compruebe si se activa la función de apertura de la puerta del compartimiento de equipajes de acceso.

Haga clic aquí .

Resultado:

Resultado

Vaya a

Se activa la función de apertura de la puerta del compartimiento de equipajes

A

La función de apertura de la puerta del compartimiento de equipajes no funciona.

B

B

COMPRUEBE OTROS PROBLEMAS (vaya a la tabla de síntomas de problemas)

A

2.

INSPECCIONE EL ENTORNO DE ONDAS

(a) Acerque el subconjunto del transmisor de la llave eléctrica al subconjunto de la antena interior de la llave eléctrica n° 3 (interior del compartimiento de equipajes) y compruebe si la función de prevención de olvido de la llave se activa.

OBSERVACIÓN:

  • Puede que no sea posible establecer la comunicación si el subconjunto del transmisor de la llave eléctrica está a menos de 0.2 m (0.657 pi.) de la palanca de cambios.
  • Si el resultado de la inspección es que el problema solo se produce en determinadas ubicaciones o a ciertas horas del día, es muy posible que se trate de una interferencia de ondas. Aunque dichas interferencias también las pueden producir los componentes añadidos al vehículo. Si están instalados, quítelos y realice la comprobación del funcionamiento.

OK:

La función de entrada funciona con normalidad.

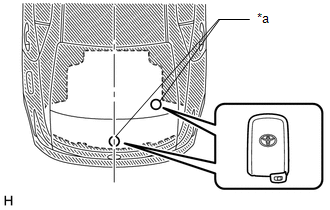

*a

Puntos de inspección

OK

AFECTADO POR INTERFERENCIAS DE ONDAS

MAL

3.

INSPECCIONE EL MODO DE DIAGNÓSTICO DE LA LLAVE

(a) Compruebe las siguientes antenas en el modo de diagnóstico de la llave.

Haga clic aquí .

(b) Seleccione el canal 1 o el canal 2 e inspeccione el modo de diagnóstico de la llave de cada canal.

(1) Inspeccione el conjunto de la antena interior de la llave eléctrica n° 3 (interior del compartimiento de equipajes).

Cuando el subconjunto del transmisor de la llave eléctrica se encuentra en el punto de inspección, compruebe si el avisador acústico del sistema inalámbrico emite un sonido.

OBSERVACIÓN:

  • Si el avisador acústico suena, se puede determinar que el conjunto de la antena interior de la llave eléctrica n° 3 (interior del compartimiento de equipajes) funciona correctamente.
  • Si el avisador acústico suena cuando se muestra [CH1] pero no con [CH2], el subconjunto del transmisor de la llave eléctrica no puede ser detectado por el canal 2 debido a una avería, como la interferencia de ondas.

OK:

El avisador acústico del sistema inalámbrico de cierre centralizado de puertas emite un sonido.

*a

Puntos de inspección

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) - CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3) (DENTRO DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Desconecte el conector E58 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E58-9 (CLG7) - L40-1 (ANTE7)

Siempre

Inferior a 1 Ω

E58-8 (CG7B) -L40-3 (CLGB)

Siempre

Inferior a 1 Ω

E58-9 (CLG7) o L40-1 (ANTE7) - Masa de la carrocería

Siempre

10 kΩ o superior

E58-8 (CG7B) o L40-3 (CLGB) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

REVISE LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Conecte el conector E58 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Desconecte el conector L40 del conjunto de la antena interior de la llave eléctrica n° 3 (interior del compartimiento de equipajes).

(c) Compruebe la forma de onda con un osciloscopio.

OK:

Conexión del tester

Estado

Configuración de la herramienta

Valor especificado

L40-1 (ANTE7) - L40-3 (CLGB)

Procedimiento:

  1. La puerta está cerrada
  2. Interruptor del motor desactivado
  3. El subconjunto del transmisor de la llave eléctrica no está dentro del vehículo.
  4. Sensor de bloqueo de la puerta del conductor sin tocar → tocado

2 V/DIV., 500 ms/DIV.

Generación de impulsos (consulte la forma de onda)

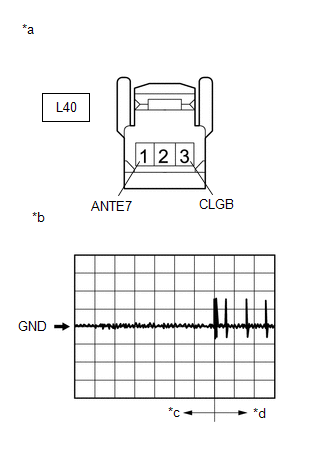

Vista frontal del conector del mazo de cables

*a

Vista frontal del conector del mazo de cables

(Al conjunto de la antena interior de la llave eléctrica n° 3 [interior del compartimiento de equipajes])

*b

Forma de onda

*c

Antes de tocar el sensor de bloqueo de la puerta del conductor

*d

Después de tocar el sensor de bloqueo de la puerta del conductor

MAL

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

OK

6.

SUSTITUYA EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Sustituya temporalmente el conjunto de la antena interior de la llave eléctrica n° 3 (interior del compartimiento de equipajes) por uno nuevo o uno que funcione correctamente.

Haga clic aquí .

SIGUIENTE

7.

REVISE EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Compruebe que la función de prevención de olvido de la llave funciona con normalidad.

Haga clic aquí .

OK:

La función de prevención de bloqueo de la llave funciona con normalidad.

OK

FIN DE LA INSPECCIÓN (EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES) ESTABA DEFECTUOSO)

MAL

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)
