Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

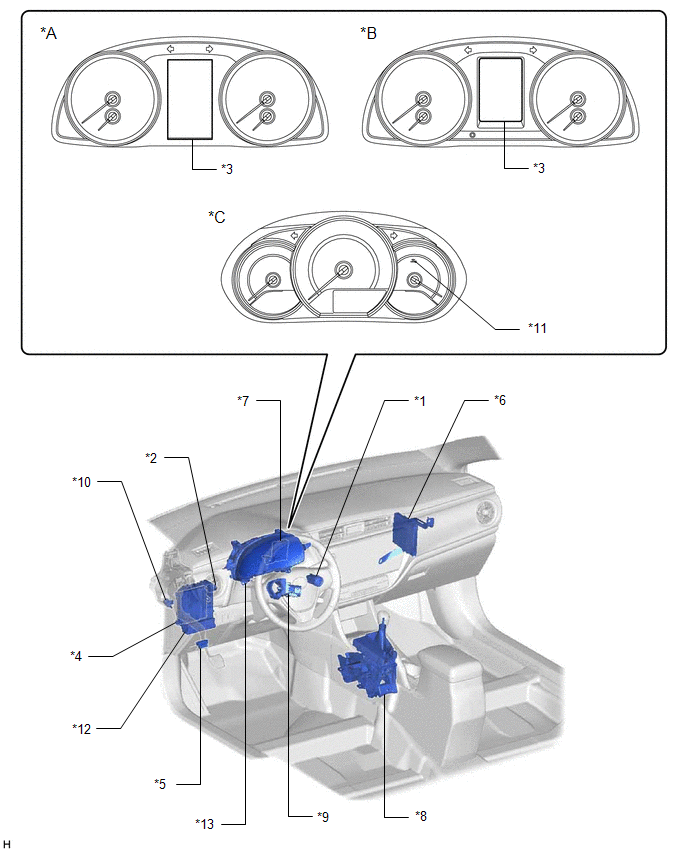

ILUSTRACIÓN

*A

con pantalla de información múltiple (tipo color)

*B

Con pantalla de información múltiple (modelos con pantalla de puntos)

*C

Con pantalla de información múltiple (modelos con pantalla segmento)

-

-

*1

INTERRUPTOR DEL MOTOR

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO (excepto para transeje manual)

*3

PANTALLA DE INFORMACIÓN MÚLTIPLE

- INDICADOR DE ADVERTENCIA DE LA LLAVE

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

DLC3

*6

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*7

CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

*8

CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN (excepto para transeje manual)

*9

ECU DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN)

*10

CONJUNTO DEL INTERRUPTOR DE ACTIVACIÓN DEL EMBRAGUE (para Transeje manual)

*11

INDICADOR DE ADVERTENCIA DE LA LLAVE

*12

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE IGN

- FUSIBLE STOP

- FUSIBLE ACC

- FUSIBLE ECU-IG N° 1

- RELÉ BK/DR LOCK

- RELÉ D/LOCK

- RELÉ D/UNLOCK

- RELÉ DE DESBLOQUEO DE LA PUERTA D

*13

CONJUNTO DEL JUEGO DE INSTRUMENTOS

-

-

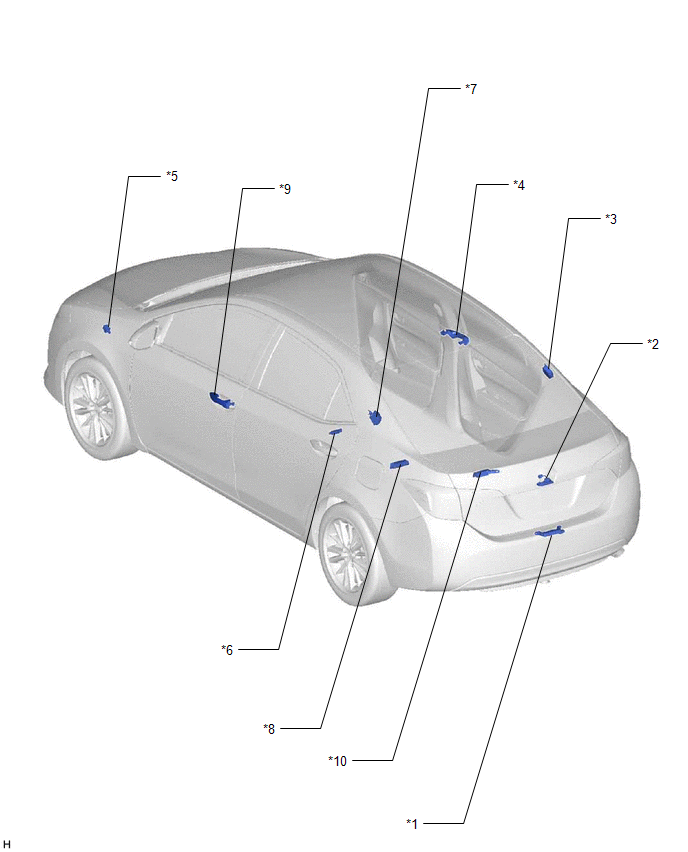

ILUSTRACIÓN

*1

ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

*2

INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMIENTO DE EQUIPAJES

*3

CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS (con sistema de advertencia de la presión de los neumáticos)

*4

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para la PUERTA DEL CONDUCTOR)

- ANTENA DE LA LLAVE ELÉCTRICA

- SENSOR DE BLOQUEO

- SENSOR DE DESBLOQUEO

*5

AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

*6

CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 1 (PISO DELANTERO)

*7

RECEPTOR DE CONTROL DE LAS PUERTAS (sin SISTEMA DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS)

*8

CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 2 (PISO TRASERO)

*9

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para la PUERTA DEL PASAJERO DELANTERO)

- ANTENA DE LA LLAVE ELÉCTRICA

- SENSOR DE BLOQUEO

- SENSOR DE DESBLOQUEO

*10

CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

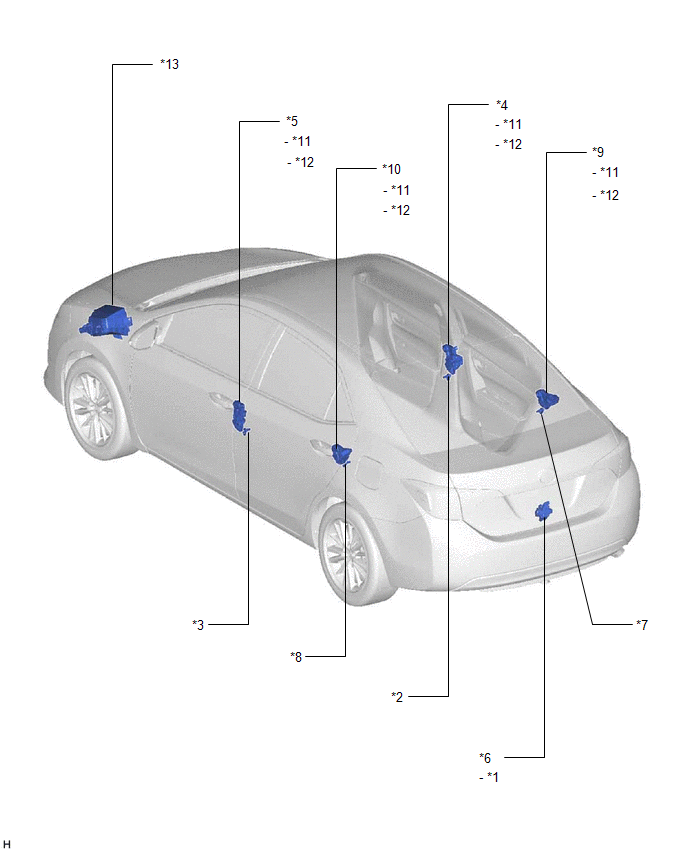

ILUSTRACIÓN

*1

INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho)

*3

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo)

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*6

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho)

*8

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo)

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR

*10

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

*11

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO

*12

MOTOR DE BLOQUEO DE LA PUERTA

*13

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B

- FUSIBLE ECU-B N° 2

- FUSIBLE AM2

- RELÉ STOP LP (con Toyota Safety Sense C)

-
