UBICACIÓN DE LAS PIEZAS

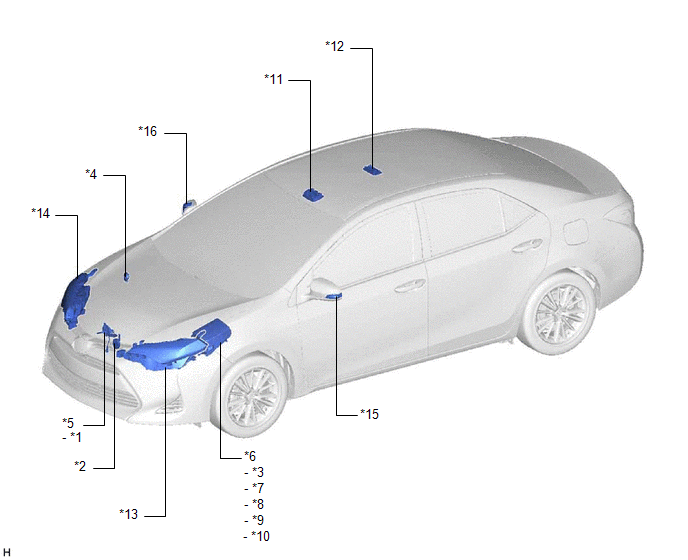

ILUSTRACIÓN

*1

INTERRUPTOR DE LA LUZ DE CORTESÍA DEL CAPÓ DEL MOTOR

*2

CONJUNTO DEL CLAXON DE TONOS BAJOS

*3

RELÉ DEL CLAXON

*4

CONJUNTO DEL CLAXON DE SEGURIDAD

*5

CONJUNTO DE BLOQUEO DEL CAPÓ

*6

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

*7

RELÉ S-HORN

*8

FUSIBLE ECU-B

*9

FUSIBLE HORN

*10

FUSIBLE S-HORN

*11

CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

- LUCES INTERIORES

*12

CONJUNTO DE LA LUZ INTERIOR N° 1

- LUCES INTERIORES

*13

CONJUNTO DEL FARO IZQUIERDO

- FARO IZQUIERDO

- INTERRUPTOR DE LOS INTERMITENTES IZQUIERDO

*14

CONJUNTO DEL FARO DERECHO

- FARO DERECHO

- INTERRUPTOR DE LOS INTERMITENTES DERECHO

*15

INTERMITENTE IZQUIERDO

*16

INTERMITENTE DERECHO

ILUSTRACIÓN

*A

Con sistema de llave inteligente

-

-

*1

INTERRUPTOR DEL MOTOR

*2

INDICADOR LUMINOSO DE SEGURIDAD

*3

CONJUNTO DE LAS LUCES TESTIGO

*4

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*5

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*6

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ACC

- FUSIBLE ECU-IG N° 1

*8

DLC3

ILUSTRACIÓN

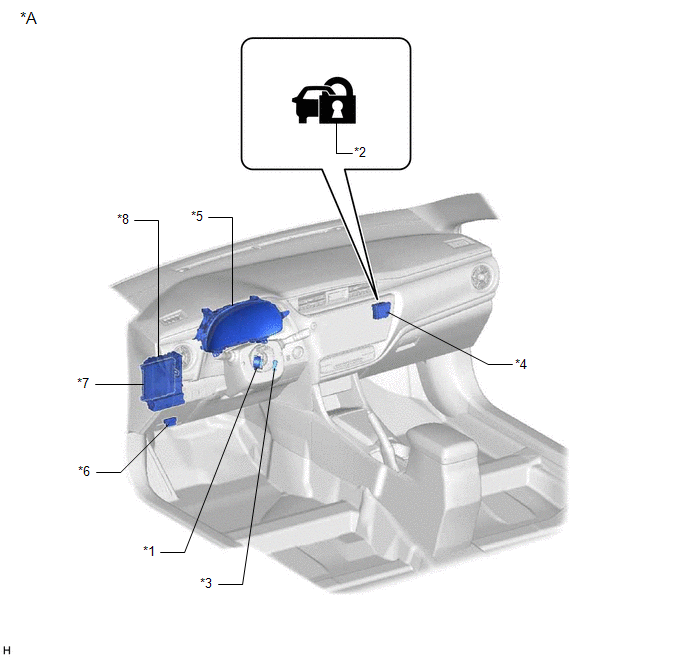

*A

Sin sistema de llave inteligente

-

-

*1

CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

*2

INDICADOR LUMINOSO DE SEGURIDAD

*3

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*4

CONJUNTO DE LAS LUCES TESTIGO

*5

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*6

DLC3

*7

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*8

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- RELÉ ACC

- RELÉ IG1 N° 1

- FUSIBLE AM1

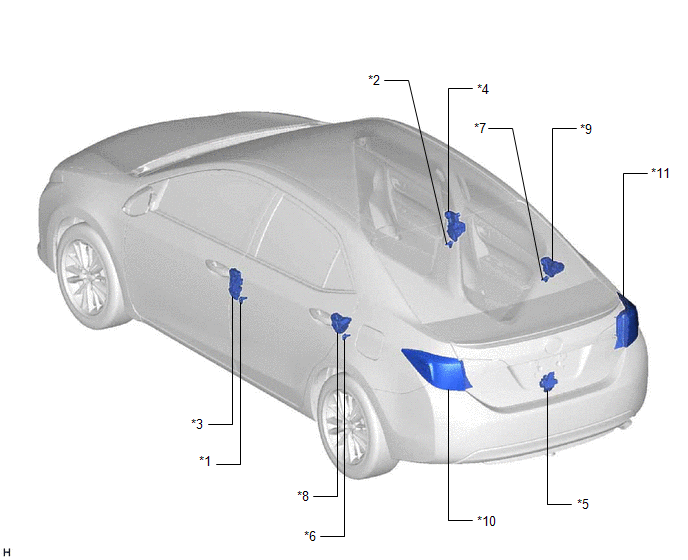

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho)

*3

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*6

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo)

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho)

*8

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR

*10

LUCES COMBINADAS TRASERAS IZQUIERDAS

- INTERRUPTOR DE LOS INTERMITENTES IZQUIERDO

- LUZ TRASERA IZQUIERDA

*11

LUCES COMBINADAS TRASERAS DERECHAS

- INTERRUPTOR DE LOS INTERMITENTES DERECHO

- LUZ TRASERA DERECHA

-

-
