Toyota Corolla Manual de Taller: Oscilador De La Llave ElÉctrica (para El Piso Central)

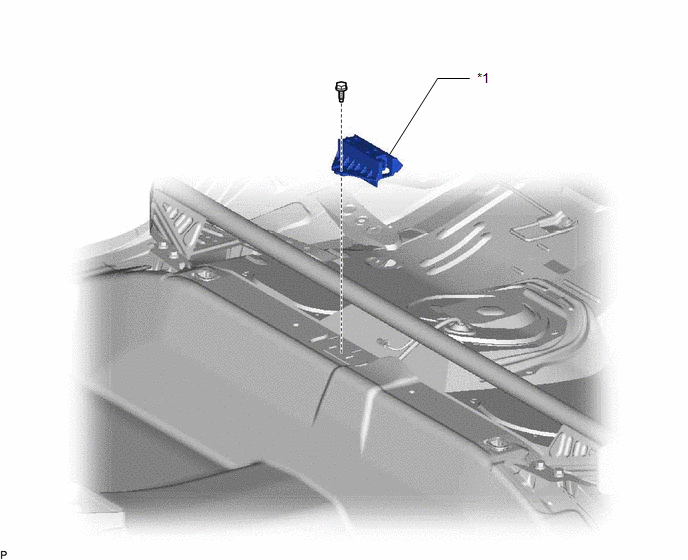

Componentes COMPONENTES ILUSTRACIÓN
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO Con reposacabezas no extraíble: Haga clic aquí Con reposacabezas extraíble: Haga clic aquí 2. EXTRAIGA EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 2

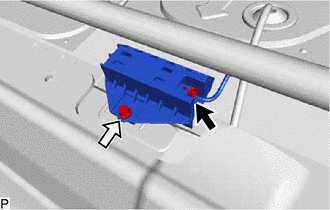

(b) Extraiga el perno y el conjunto de la antena interior de la llave eléctrica n° 2. AVISO: Tenga cuidado al extraer el conjunto de la antena interior de la llave eléctrica n° 2. Si se cayera el conjunto de la antena interior de la llave eléctrica n° 2, sustitúyala por una nueva. InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 2 (a) Instale el conjunto de la antena interior de la llave eléctrica n° 2 con el perno. AVISO: Tenga cuidado al instalar el conjunto de la antena interior de la llave eléctrica n° 2. Si se cayera el conjunto de la antena interior de la llave eléctrica n° 2, sustitúyala por una nueva. (b) Conecte el conector. 2. INSTALE EL CONJUNTO DEL ASIENTO TRASERO Con reposacabezas no extraíble: Haga clic aquí Con reposacabezas extraíble: Haga clic aquí |
.
.
