Componentes

COMPONENTES

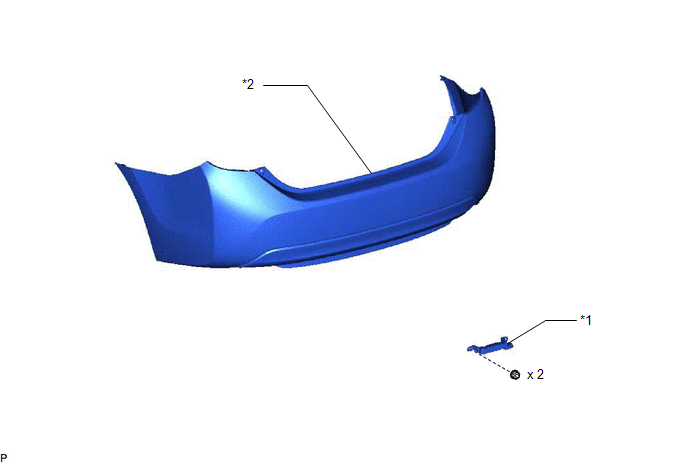

ILUSTRACIÓN

*1

ANTENA DE LA LLAVE ELÉCTRICA

*2

CONJUNTO DEL PARACHOQUES TRASERO

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aquí .

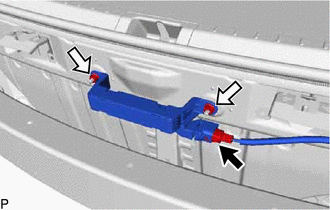

2. EXTRAIGA LA ANTENA DE LA LLAVE ELÉCTRICA

(a) Desconecte el conector.

(b) Extraiga las 2 tuercas y la antena de la llave eléctrica.

AVISO:

Tenga cuidado al extraer la antena de la llave eléctrica. Si la antena de la llave eléctrica se cayera, sustitúyala por una nueva.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LA ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (ANTE8) - 2 (CLGB)

Siempre

Inferior a 1 Ω

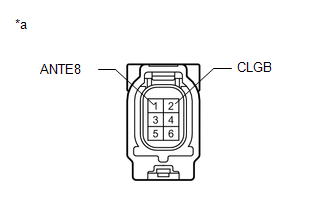

*a

Componente no conectado al mazo de cables

(Antena de la llave eléctrica (exterior del compartimiento de equipajes))

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA ANTENA DE LA LLAVE ELÉCTRICA

(a) Instale la antena de la llave eléctrica con dos tuercas.

AVISO:

Tenga cuidado al instalar la antena de la llave eléctrica. Si la antena de la llave eléctrica se cayera, sustitúyala por una nueva.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aquí .
