Toyota Corolla Manual de Taller: Circuito abierto en el circuito de los intermitentes (B1507,B1508)

DESCRIPCIÓN

Estos DTC se memorizan cuando el conjunto del juego de instrumentos detecta un circuito abierto en el circuito de los intermitentes, o un cortocircuito en el circuito de la luz de emergencia.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1507

Circuito abierto en el circuito de los intermitentes

Cuando la tensión de IG es de 9.5 V o superior y se detecta la siguiente condición:

  • Circuito abierto en el circuito de los intermitentes
  • Bombilla
  • Mazo de cables o conector
  • Conjunto del bloque de empalmes del lado del conductor
  • Conjunto del juego de instrumentos

DTC memorizado

B1508

Cortocircuito en el circuito de los intermitentes/del indicador de advertencia de riesgo

Cuando la tensión de IG es de 9.5 V o superior y se detecta la siguiente condición:

  • Cortocircuito en el circuito de los intermitentes o en el circuito de las luces de emergencia
  • Bombilla
  • Mazo de cables o conector
  • Conjunto del bloque de empalmes del lado del conductor
  • Conjunto del juego de instrumentos

DTC memorizado

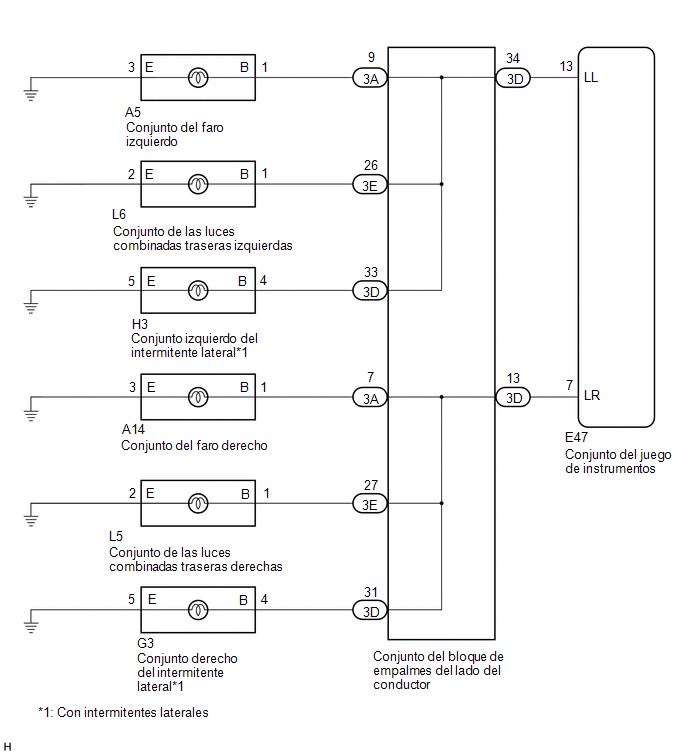

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Revise las bombillas de este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE LAS LUCES

(a) Inspeccione la iluminación de cada intermitente.

Resultado:

Resultado

Vaya a

Ninguno de los intermitentes derechos o izquierdos parpadean.

A

El intermitente lateral derecho no funciona.

B

El intermitente lateral izquierdo no funciona.

C

B

IR AL PUNTO 4

C

IR AL PUNTO 11

A

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR O MASA DE LA CARROCERÍA)

(a) Lado derecho

(1) Desenchufe el conector E47 del conjunto del juego de instrumentos.

(2) Desconecte el conector 3D del conjunto del bloque de empalmes del lado del conductor.

(3) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

E47-7 (LR) - 3D-13

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

E47-7 (LR) - Masa de la carrocería

Siempre

10 kΩ o superior

(b) Lado izquierdo

(1) Desenchufe el conector E47 del conjunto del juego de instrumentos.

(2) Desconecte el conector 3D del conjunto del bloque de empalmes del lado del conductor.

(3) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

E47-13 (LL) - 3D-34

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

E47-13 (LL) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

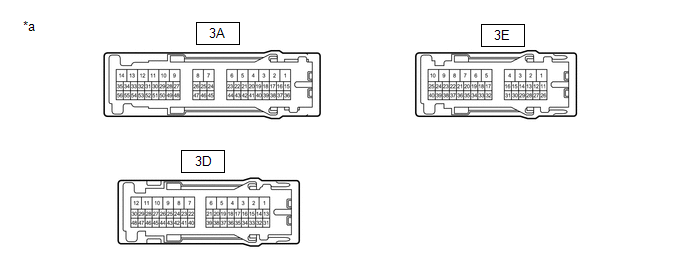

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

(b) Lado derecho

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-13 - 3A-7

Siempre

Inferior a 1 Ω

3D-13 - 3E-27

Siempre

Inferior a 1 Ω

3D-13 - 3D-31

Siempre

Inferior a 1 Ω

(c) Lado izquierdo

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-34 - 3A-9

Siempre

Inferior a 1 Ω

3D-34 - 3E-26

Siempre

Inferior a 1 Ω

3D-34 - 3D-33

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

4.

INSPECCIONE LAS LUCES DE LOS INTERMITENTES (LADO DERECHO)

(a) Coloque el interruptor de encendido en posición ON (Activado).

(b) Ajuste el conjunto del interruptor de graduación de la luz de los faros en la posición derecha.

(c) Compruebe el funcionamiento de las luces de los intermitentes (lado derecho).

Resultado:

Resultado

Vaya a

El conjunto del intermitente lateral delantero (lado derecho) no parpadea.

A

El conjunto del intermitente lateral (lateral derecho) no parpadea*1.

B

El conjunto del intermitente lateral trasero (lado derecho) no parpadea.

C

  • *1: Con intermitentes laterales
B

IR AL PUNTO 7

C

IR AL PUNTO 9

A

5.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL FARO DERECHO - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR O MASA DE LA CARROCERÍA)

(a) Desconecte el conector A14 del conjunto del faro derecho.

(b) Desconecte el conector 3A del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

A14-1 (B) - 3A-7

Siempre

Inferior a 1 Ω

A14-3 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

A14-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

(b) Mida la resistencia según los valores de la siguiente tabla.

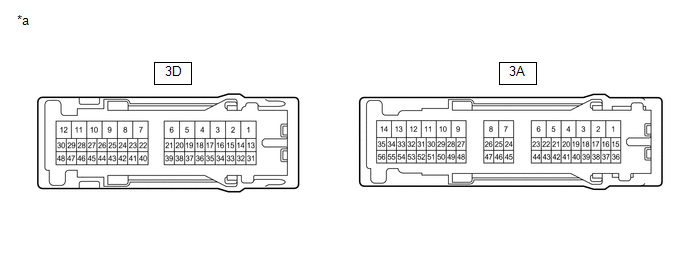

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-13 - 3A-7

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERMITENTE LATERAL DERECHO - BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR, EL CONJUNTO MASA DE LA CARROCERÍA)

(a) Desconecte el conector G3 del conjunto del intermitente lateral derecho.

(b) Desconecte el conector 3D del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

G3-4 (B) - 3D-31

Siempre

Inferior a 1 Ω

G3-5 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

G3-4 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

8.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-13 - 3D-31

Siempre

Inferior a 1 Ω

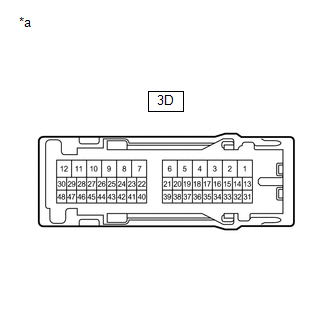

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

9.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LAS LUCES TRASERAS DERECHAS - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR O MASA DE LA CARROCERÍA)

(a) Desconecte el conector derecho del conjunto de luces traseras L5.

(b) Desconecte el conector 3E del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

L5-1 (B) - 3E-27

Siempre

Inferior a 1 Ω

L5-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

L5-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

10.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

(b) Mida la resistencia según los valores de la siguiente tabla.

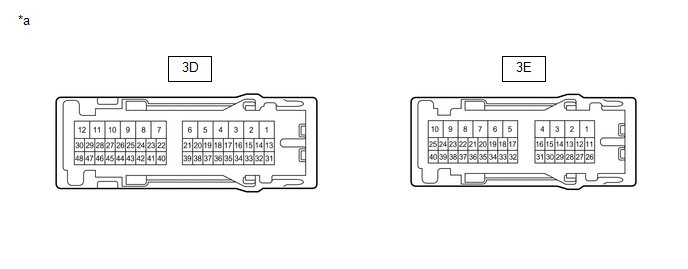

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-13 - 3E-27

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

11.

INSPECCIONE LAS LUCES DE LOS INTERMITENTES (LADO IZQUIERDO)

(a) Coloque el interruptor de encendido en posición ON (Activado).

(b) Ajuste el conjunto del interruptor de graduación de la luz de los faros en la posición izquierda.

(c) Compruebe el funcionamiento de las luces de los intermitentes (lado izquierdo).

Resultado:

Resultado

Vaya a

El conjunto del intermitente delantero (lado izquierdo) no parpadea.

A

El conjunto del intermitente lateral (lado izquierdo) no parpadea*1.

B

El conjunto del intermitente lateral trasero (lado izquierdo) no parpadea.

C

  • *1: Con intermitentes laterales
B

IR AL PUNTO 14

C

IR AL PUNTO 16

A

12.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL FARO IZQUIERDO - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR O MASA DE LA CARROCERÍA)

(a) Desconecte el conector A5 del conjunto del faro izquierdo.

(b) Desconecte el conector 3A del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

A5-1 (B) - 3A-9

Siempre

Inferior a 1 Ω

A5-3 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

A5-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

13.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

(b) Mida la resistencia según los valores de la siguiente tabla.

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-34 - 3A-9

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

14.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERMITENTE LATERAL IZQUIERDO - BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR, EL CONJUNTO MASA DE LA CARROCERÍA)

(a) Desconecte el conector izquierdo del conjunto de los intermitentes laterales H3.

(b) Desconecte el conector 3D del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

H3-4 (B) - 3D-33

Siempre

Inferior a 1 Ω

H3-5 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

H3-4 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

15.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-34 - 3D-33

Siempre

Inferior a 1 Ω

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

16.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR O MASA DE LA CARROCERÍA)

(a) Desconecte el conector izquierdo del conjunto de luces traseras L6.

(b) Desconecte el conector 3E del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

L6-1 (B) - 3E-26

Siempre

Inferior a 1 Ω

L6-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

L6-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

17.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí .

(b) Mida la resistencia según los valores de la siguiente tabla.

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3D-34 - 3E-26

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

    Se ha detectado que el sensor del nivel de combustible está abierto (B1500)

    Pérdida de comunicación con el HMI-LAN (B150A)

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Llave Inteligente (para Función De Arranque): Avería en el monitor ACC (B2274)
    DESCRIPCIÓN Este DTC se memoriza cuando se detecta una avería en el circuito de salida de ACC. El circuito de salida de ACC es el circuito que va desde el terminal de salida de ACC de la ECU de certificación (conjunto de la ECU de la llave inteligente) al relé ACC. N° de DTC Elemento detectado ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.0196
