Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Interior del vehículo / Medidor / Contador / Visualizador / Juego De Instrumentos / Componentes

COMPONENTES

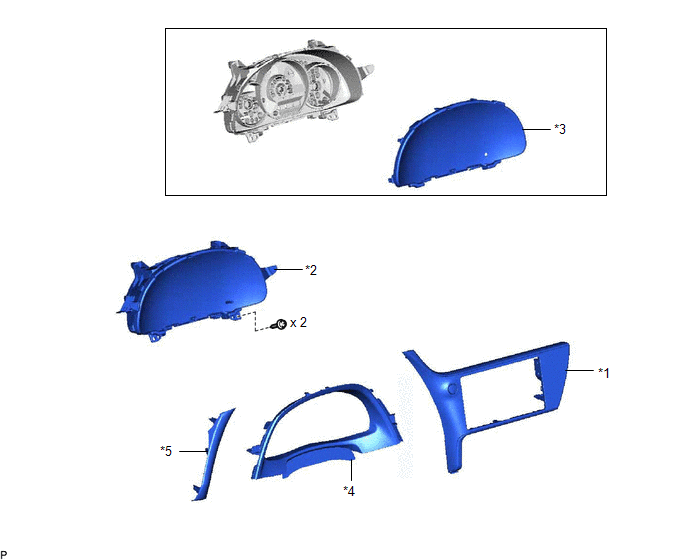

ILUSTRACIÓN

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

CRISTAL DEL JUEGO DE INSTRUMENTOS

*4

CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*5

CONJUNTO DE MEDIDORES DEL CAPÓ N° 1

-

-
    Juego De Instrumentos

    ExtracciÓn
