Simple-IPA es un sistema que asiste en las operaciones de aparcamiento en paralelo. Al aparcar entre dos vehículos aparcados o en el espacio situado detrás de un vehículo estacionado, se utilizan los sensores instalados en los lados del parachoques delantero y se detecta un espacio en el que se puede aparcar el vehículo. Las operaciones de aparcamiento son entonces asistidas mediante el funcionamiento automático del volante.

Uso de los sistemas de asistencia a la conducción

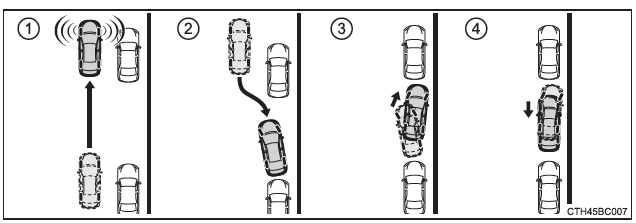

  1. Detección del espacio de aparcamiento permisible
  2. Estacionamiento del vehículo en un espacio de aparcamiento detectado*
  3. Giro del volante para estacionar dentro del espacio de aparcamiento objetivo*
  4. El estacionamiento en el espacio de aparcamiento objetivo ha finalizado*

*: El volante se acciona automáticamente.

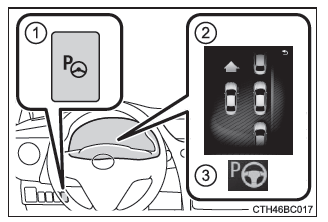

El interruptor Simple-IPA y el visualizador de información múltiple

  1. Interruptor Simple-IPA
  2. Visualizador
  3. Indicador

Uso de los sistemas de asistencia a la conducción

Funcionamiento Simple-IPA

Accione Simple-IPA según se indica en el visualizador de información múltiple y el indicador acústico.

El sistema detecta espacios de aparcamiento en el lado del pasajero delantero del vehículo y asiste al aparcamiento en un espacio detectado.

Cuando estacione en un espacio en el lado del conductor del vehículo, mueva la palanca del intermitente para indicar el giro hacia el lado del asiento del conductor.

Deje la palanca del intermitente en dicha posición hasta que la dirección automática comience.

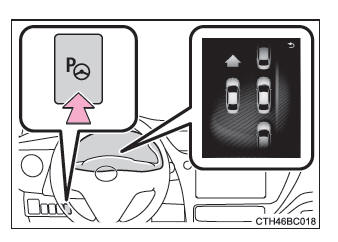

1. Active el interruptor Simple-IPA con una velocidad del vehículo de 30 km/h (18 mph) o menos.

El visualizador de información múltiple cambia a la pantalla de detección del espacio de aparcamiento cuando el sistema está en funcionamiento.

Uso de los sistemas de asistencia a la conducción

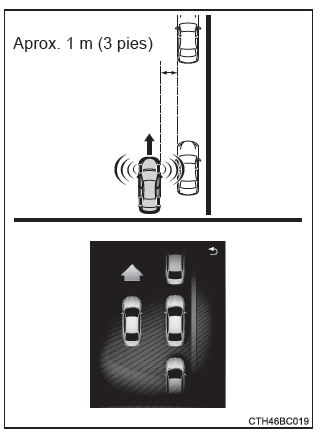

2. Conduzca el vehículo mientras mantiene una distancia de aproximadamente 1 m (3 pies) de los vehículos estacionados.

Conduzca el vehículo tan paralelo como sea posible a los vehículos aparcados y al bordillo.

Una velocidad más baja del vehículo permite que el sistema asista en el aparcamiento del vehículo más en paralelo a los vehículos aparcados y al bordillo, y en una posición más adecuada entre los vehículos en la parte delantera y trasera de un espacio de aparcamiento.

La longitud necesaria para detectar un espacio de aparcamiento es la longitud total del vehículo más aproximadamente 1 m (3 pies).

Mantenga una velocidad del vehículo de 30 km/h (18 mph) o inferior.

Uso de los sistemas de asistencia a la conducción

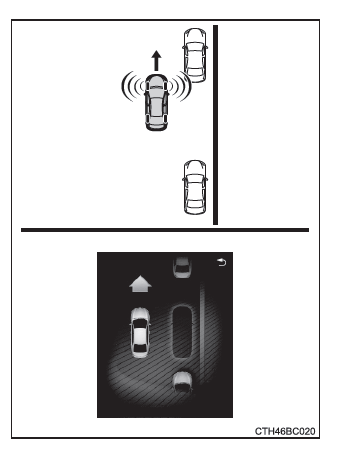

3. Cuando cambia el visualizador de información múltiple, reduzca la velocidad del vehículo.

Mueva el vehículo lentamente hacia adelante hasta que el indicador acústico comience a sonar.

Uso de los sistemas de asistencia a la conducción

4. Pare el vehículo cuando suene el indicador acústico.

El visualizador de información múltiple cambiará.

Compruebe visualmente que el espacio detectado es seguro para el aparcamiento.

Si el vehículo se desplaza 10 m (32 pies) o más tras oír el indicador acústico, comenzará la detección de un nuevo espacio de aparcamiento.

Uso de los sistemas de asistencia a la conducción

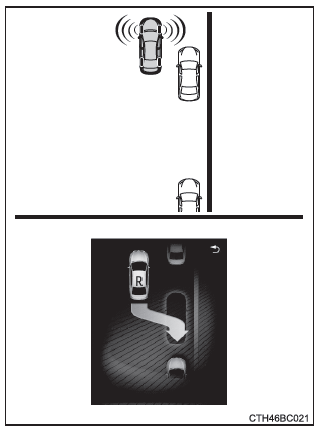

5. Coloque la palanca de cambios en la posición R.

El visualizador de información múltiple cambiará y se iniciará la dirección automática. Teniendo cuidado de no pillarse las manos con el volante y comprobando la seguridad del área circundante, dé marcha atrás lentamente con el vehículo, accionando los pedales del acelerador y del freno. Durante la conducción automática, mantenga una velocidad de 6 km/h (3 mph) o inferior.

Uso de los sistemas de asistencia a la conducción

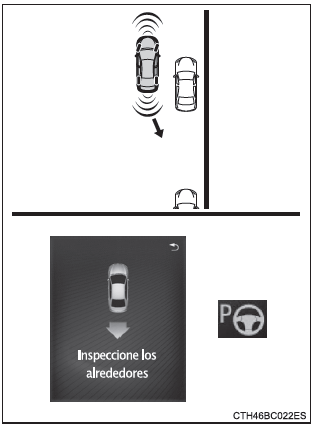

6. Cuando cambia el visualizador de información múltiple, reduzca la velocidad del vehículo.

Retroceda con el vehículo lentamente mientras comprueba la seguridad del área por detrás del mismo.

Uso de los sistemas de asistencia a la conducción

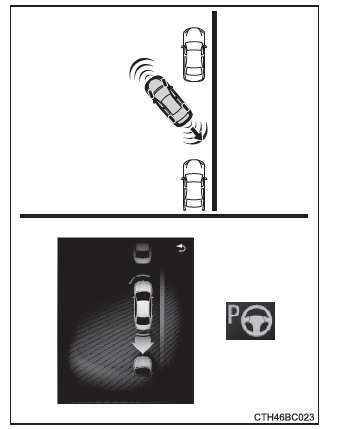

7. Cuando el indicador acústico de aviso del sensor trasero de asistencia al aparcamiento de Toyota suene continuamente, detenga por completo el vehículo inmediatamente.

El visualizador de información múltiple cambiará cuando el indicador acústico de aviso comienza a sonar de forma continua.

Uso de los sistemas de asistencia a la conducción

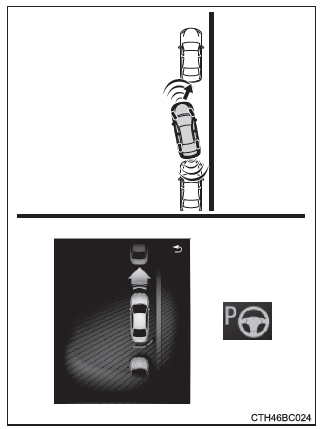

8. Coloque la palanca de cambios en D (Multidrive), E, M (transmisión manual multimodo) o 1 (transmisión manual)

Mientras está girando el volante, mantenga el vehículo detenido por completo.

Cuando el volante deja de girar, mueva el vehículo hacia delante lentamente mientras comprueba la seguridad del área por delante del vehículo.

9. Cuando el indicador acústico de aviso del sensor delantero de asistencia al aparcamiento de Toyota suene continuamente, detenga por completo el vehículo inmediatamente.

El visualizador de información múltiple cambiará cuando el indicador acústico de aviso comienza a sonar de forma continua.

Uso de los sistemas de asistencia a la conducción

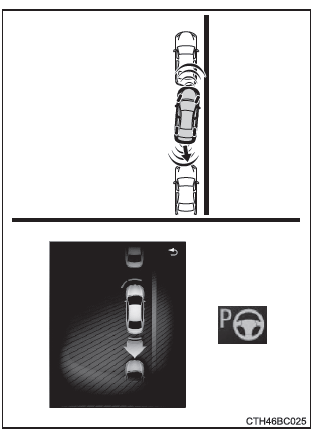

10. Coloque la palanca de cambios en la posición R.

Mientras está girando el volante, mantenga el vehículo detenido por completo.

Cuando el volante deja de girar, haga retroceder el vehículo lentamente mientras comprueba la seguridad del área por detrás del vehículo.

11.Repita los pasos 7 a 10 hasta que la operación de asistencia al aparcamiento haya finalizado.

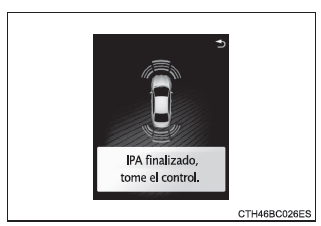

Cuando la operación de asistencia al aparcamiento ha finalizado, suena el indicador acústico y el visualizador de información múltiple cambiará.

Ajuste la posición del vehículo y/o el ángulo según sea necesario para terminar de estacionar el vehículo.

Uso de los sistemas de asistencia a la conducción

Cuando aparezca un mensaje en el visualizador de información múltiple

Mensaje Causa Qué hacer
"IPA no detecta espacio para estacionar, velocidad excesiva." La velocidad del vehículo supera los 30 km/h (18 mph). Reduzca la velocidad del vehículo a 30 km/h (18 mph) o menos.
"IPA desactivado tome el control." Se ha desactivado el interruptor Simple-IPA. Active el interruptor Simple- IPA.
Se ha activado el interruptor Simple-IPA durante la marcha atrás. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
La palanca de cambios se ha colocado en la posición R durante la detección de un espacio de aparcamiento. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
La palanca de cambios se colocó en una posición distinta de R tras iniciar la dirección automática y antes de que el vehículo entre en un espacio de aparcamiento. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
El volante no pudo ser girado suficientemente debido a razones tales como una baja presión de inflado de los neumáticos, el desgaste de los neumáticos, la influencia de las condiciones de la carretera, estar situado en una pendiente, etc., por lo tanto el vehículo no puede ser estacionado en el lugar deseado.
  • Compruebe el desgaste y presión de los neumáticos.
  • Si visualiza este mensaje al aparcar el vehículo en otros espacios, póngase en contacto con un concesionario o taller Toyota autorizado, o con otro profesional con la cualificación y el equipo necesarios, para que revisen el vehículo.
"IPA desactivado tome el control." La dirección asistida se ha sobrecalentado de forma temporal. Intente utilizar Simple-IPA tras esperar un momento.
Posible funcionamiento incorrecto del sistema. Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios.
"IPA desactivado por acción del conductor, tome el control." El volante fue accionado manualmente durante la conducción automática. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
"IPA desactivado por velocidad excesiva, tome el control." La velocidad del vehículo supera los 50 km/h (31 mph) durante la detección de un espacio de aparcamiento. Reduzca la velocidad del vehículo a 30 km/h (18 mph) o menos y encienda el interruptor Simple-IPA.
La velocidad del vehículo ha superado los 6 km/h (3 mph) durante la conducción automática. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
"IPA desactivado por activación de TRC/ABS/VSC, tome el control." El TRC, ABS o VSC accionados.
  • Si la operación se canceló durante la detección de un espacio de aparcamiento, encienda el interruptor Simple- IPA nuevamente.
  • Si la operación se canceló durante la dirección automática, aparque el vehículo manualmente o detecte otro espacio de aparcamiento.
"IPA desactivado por desconexión de TRC/VSC, tome el control." Se ha desactivado el interruptor . Active el interruptor .
"IPA desactivado por limite de tiempo excedido, tome el control." Han transcurrido más de 6 minutos desde que se encendió el interruptor Simple-IPA y la palanca de cambios se ha colocado en R antes de que pudiese comenzar la dirección automática. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
Han transcurrido más de 6 minutos desde que la palanca de cambios se ha colocado en R y comenzó la dirección automática antes de que la operación de asistencia al aparcamiento pudiese completarse. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
El tiempo total de parada durante la dirección automática excedió los 2 minutos. Estacione el vehículo manualmente o detecte otro espacio de aparcamiento.
"IPA desactivado tome el control y revise IPA." Funcionamiento incorrecto del sistema. Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios.
"IPA no disponible." La dirección asistida está sobrecalentándose de forma temporal. Intente utilizar Simple-IPA tras esperar un momento.
El motor no está encendido. Arranque el motor.
Posible funcionamiento incorrecto del sistema. Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios.
"IPA no disponible por velocidad excesiva." Velocidad excesiva del vehículo (superior a 50 km/h [31 mph]) Reduzca la velocidad del vehículo a 30 km/h (18 mph) o menos y encienda el interruptor Simple-IPA.
"IPA no disponible por desconexión de TRC/ VSC." El interruptor está desactivado. Después de activar el interruptor , active el interruptor Simple-IPA.
"IPA no disponible, detenga vehíc., gire volante de tope izquierdo a tope derecho." La inicialización del sistema no se ha realizado desde que la batería se ha desconectado/reconectado. Lleve a cabo la inicialización.
"Revise sistema IPA." Funcionamiento incorrecto del sistema. Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios.

■ Condiciones de funcionamiento del Simple-IPA

  • El motor arranca.
  • El interruptor está activado.
  • La velocidad del vehículo es de 30 km/h (18 mph) o inferior. (Durante la conducción automática, la velocidad del vehículo es de 6 km/h [3 mph] o inferior.)

■ Cancelación del funcionamiento del Simple-IPA El funcionamiento del Simple-IPA será cancelada cuando:

  • Se desactiva el interruptor Simple-IPA.
  • El ABS, VSC o TRC están en marcha.
  • La palanca de cambios se coloca en la posición R durante la detección de un espacio de aparcamiento.
  • La palanca de cambios es desplazada a R y el vehículo da marcha atrás 1 m (3 pies) o más tras detectar un espacio de aparcamiento y antes de oírse el indicador acústico.
  • El volante se acciona manualmente durante la conducción automática.
  • Se tarda más de 6 minutos en iniciar la dirección automática una vez que el interruptor Simple-IPA se activa y la palanca de cambios se coloca en la posición R.
  • La palanca de cambios está en una posición distinta de R tras iniciar la dirección automática y antes de que el vehículo entre en un espacio de aparcamiento.
  • Se tarda más de 6 minutos en completar el aparcamiento una vez que la palanca de cambios se ha colocado en la posición R y comenzó la dirección automática.
  • El tiempo total de parada durante la dirección automática excede los 2 minutos.

■ Reanuda el funcionamiento del Simple-IPA Si se cancela el Simple-IPA debido a una de las siguientes operaciones, el funcionamiento del Simple-IPA puede ser capaz de reanudarse pulsando el interruptor Simple- IPA dependiendo de condiciones tales como la posición de parada del vehículo y el ángulo del volante.

  • El volante se acciona manualmente durante la conducción automática.
  • La velocidad del vehículo supera los 6 km/h (3 mph) durante la conducción automática.
  • La palanca de cambios se coloca en una posición distinta de R tras iniciar la dirección automática y antes de que el vehículo entre en un espacio de aparcamiento.

Si no se reanuda la operación, aparque el vehículo manualmente o detecte otro espacio de aparcamiento.

■ Al utilizar el Simple-IPA repetidamente Cuando se utiliza el Simple-IPA repetidamente, la servodirección se puede sobrecalentar temporalmente. Es posible desactivar o cancelar el funcionamiento del Simple- IPA. En este caso, espere unos minutos antes de utilizar el Simple-IPA nuevamente.

■ Funcionamiento del sensor de asistencia al aparcamiento de Toyota durante el funcionamiento del Simple-IPA El sensor de asistencia al aparcamiento de Toyota seguirá funcionando incluso si el interruptor del sensor de asistencia al aparcamiento de Toyota está desactivado mientras el Simple-IPA se encuentra activado. En este caso, cuando la operación del Simple- IPA se completa o cancela, el sensor de asistencia al aparcamiento de Toyota se desactivará.

■ Funcionamiento del sistema de parada y arranque durante el funcionamiento del Simple-IPA (vehículos con sistema de parada y arranque) El sistema de parada y arranque no funciona durante la operación del Simple-IPA. Si se enciende el interruptor Simple-IPA durante la operación del sistema de parada y arranque, el sistema de parada y arranque se cancelará.

■ Cuando la temperatura del habitáculo es alta Puede que los sensores no funcionen correctamente cuando la temperatura del habitáculo sea alta, debido al estacionamiento del vehículo bajo la luz directa del sol. Utilice el Simple-IPA después de que el habitáculo se haya enfriado.

■ Inicialización del Simple-IPA Dentro de los 15 segundos siguientes a la activación del interruptor Simple-IPA, gire por completo el volante a la izquierda o la derecha y luego al lado contrario.

Cuando aparece la pantalla de detección del espacio de aparcamiento, la inicialización ha finalizado.

Si al pulsar de nuevo el interruptor Simple-IPA sigue mostrando "IPA no disponible, detenga vehíc., gire volante de tope izquierdo a tope derecho." en el visualizador de información múltiple, la inicialización ha fallado. Lleve a revisar el vehículo con un concesionario o taller Toyota autorizado, o con otro profesional con la cualificación y el equipo necesarios.

ADVERTENCIA

■ Precauciones relativas al uso del Simple-IPA

  • Nunca dependa por completo del Simple-IPA al estacionar. El conductor es el responsable de la seguridad. Tenga cuidado, tal como lo tendría al estacionar cualquier vehículo.
  • Dé marcha atrás lentamente, utilizando el pedal del freno para controlar la velocidad del vehículo.
  • Si existe la probabilidad de golpear vehículos cercanos, obstáculos o personas, pise el pedal del freno para detener el vehículo y desactive el sistema.



ADVERTENCIA

■ Condiciones en las que está prohibido el uso del Simple-IPA No use el Simple-IPA en las siguientes condiciones.

De lo contrario, podría ocasionar un funcionamiento incorrecto y provocar un accidente inesperado.

  • En curvas o pendientes pronunciadas.
  • En carreteras resbaladizas, heladas o con nieve.
  • En carreteras con superficies irregulares como grava.
  • En condiciones meteorológicas adversas, como lluvia intensa, niebla, nieve o tormentas de arena.
  • Cuando los neumáticos están demasiado desgastados o la presión de los neumáticos es baja.
  • Cuando el vehículo tiene una alineación incorrecta de las ruedas debido a que los neumáticos han recibido un fuerte impacto como golpear un bordillo.
  • Cuando el neumático de repuesto compacto (si está instalado) o las cadenas para nieve están instalados.
  • Cuando los neumáticos patinan al intentar estacionar.
  • Cuando hay hojas caídas o nieve en un espacio de aparcamiento.
  • Cuando elementos tales como un arrastre de un remolque, remolque, soporte de bicicleta, etc. están instalados en la parte trasera del vehículo.
  • Cuando un vehículo cuyo extremo delantero/trasero está por encima de la zona de detección como, por ejemplo, un remolque, bus o un vehículo con arrastre de un remolque, soporte de bicicleta, etc., se encuentra aparcado en la parte delantera o trasera del espacio de aparcamiento.
  • Si se ha dañado el parachoques delantero.
  • Si el sensor está cubierto por la tapa del parachoques delantero, etc.
  • Si un vehículo u obstáculo no está en una posición adecuada en la parte delantera o trasera del espacio de aparcamiento.

Precauciones para la conducción automática Mientras el volante se mueve de forma automática en la función de asistencia al aparcamiento, tenga en cuenta el siguiente punto.

  • Mantenga la ropa como corbatas, bufandas y mangas largas lejos del volante, ya que podrían atascarse. También mantenga a los niños alejados del volante.
  • Si tiene las uñas largas, tenga cuidado de no lastimarse cuando el volante esté en movimiento.



AVISO

■ Al utilizar el Simple-IPA

  • Compruebe que el espacio de aparcamiento es adecuado. (Anchura del espacio, si hay algún obstáculo, la condición de la superficie de la calzada, etc.)
  • El Simple-IPA no funcionará correctamente si el vehículo en la parte delantera o trasera del espacio de aparcamiento se mueve o si un obstáculo entra en el espacio de aparcamiento una vez que los sensores han detectado el espacio de aparcamiento.

    Compruebe siempre el área circundante durante el funcionamiento de la asistencia al aparcamiento.

  • Los sensores pueden no ser capaces de detectar bordillos. El vehículo podría conducir contra el bordillo dependiendo de la situación, como si un vehículo situado por delante o por detrás del espacio de aparcamiento ha sido conducido en el bordillo.

    Compruebe el área circundante para evitar que los neumáticos y las ruedas sufran daños.

  • Al retroceder, dé marcha atrás lentamente con el vehículo para evitar que el extremo delantero del vehículo golpee contra un obstáculo en la parte delantera del mismo.

  • Al retroceder, dé marcha atrás lentamente con el vehículo para evitar que el extremo delantero del vehículo golpee el vehículo estacionado delante del espacio de aparcamiento.

  • Es posible que el vehículo no se pueda aparcar en un lugar de aparcamiento objetivo si el vehículo se desplaza hacia delante cuando la palanca de cambios está en R o retrocede cuando la palanca de cambios se encuentra en una posición distinta de R, como por ejemplo al estacionar en una pendiente.
