Toyota Corolla Manual de Taller: Circuito del interruptor de la luz de cortesía de las puertas delanteras

Toyota Corolla Manual de Taller / Interior del vehículo / IluminaciÓn (int) / Sistema De IluminaciÓn / Circuito del interruptor de la luz de cortesía de las puertas delanteras

DESCRIPCIÓN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta la condición del conjunto del interruptor de la luz de cortesía de la puerta delantera.

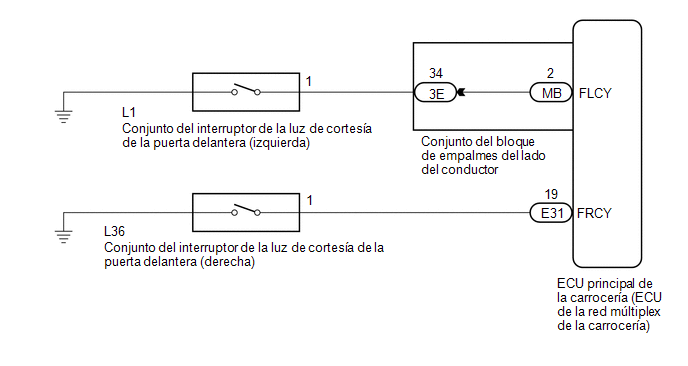

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

FR Door Courtesy SW

Señal del conjunto del interruptor de la luz de cortesía de la puerta delantera (derecha)

ON u OFF

ON: Puerta delantera derecha abierta

OFF: Puerta delantera derecha cerrada

-

FL Door Courtesy SW

Señal del conjunto del interruptor de la luz de cortesía de la puerta delantera (izquierda)

ON u OFF

ON: Puerta delantera izquierda abierta

OFF: Puerta delantera izquierda cerrada

-

Body Electrical > Main Body > Data List

Pantalla del tester

FR Door Courtesy SW

FL Door Courtesy SW

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

Resultado:

Resultado

Vaya a

OK

A

El interruptor de la luz de cortesía de la puerta delantera derecha no funciona correctamente

B

El interruptor de la luz de cortesía de la puerta delantera izquierda no funciona correctamente

C

A

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

IR AL PUNTO 4

B

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (DERECHA)

(a) Extraiga el conjunto del interruptor de la luz de cortesía de la puerta delantera (derecha).

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la luz de cortesía de la puerta delantera (derecha).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (DERECHA)

OK

3.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (DERECHA) - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector E31 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L36-1 - E31-19 (FRCY)

Siempre

Inferior a 1 Ω

L36-1 - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (IZQUIERDA)

(a) Extraiga el conjunto del interruptor de la luz de cortesía de la puerta delantera (izquierda).

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la luz de cortesía de la puerta delantera (izquierda).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (IZQUIERDA)

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (IZQUIERDA) - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR)

(a) Desconecte el conector 3E del conjunto del bloque de empalmes del lado del conductor.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L1-1 - 3E-34

Siempre

Inferior a 1 Ω

L1-1 - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí

(b) Extraiga la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

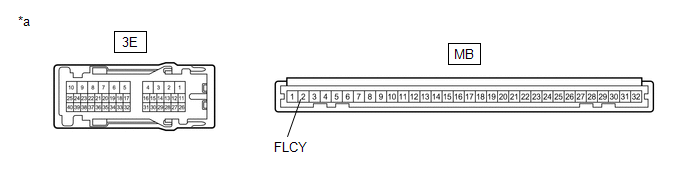

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3E-34 - MB-2 (FLCY)

Siempre

Inferior a 1 Ω

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR
