Toyota Corolla Manual de Taller: Interruptor De La Luz De CortesÍa De La Puerta Del Maletero

Toyota Corolla Manual de Taller / Interior del vehículo / IluminaciÓn (int) / Interruptor De La Luz De CortesÍa De La Puerta Del Maletero

Componentes

COMPONENTES

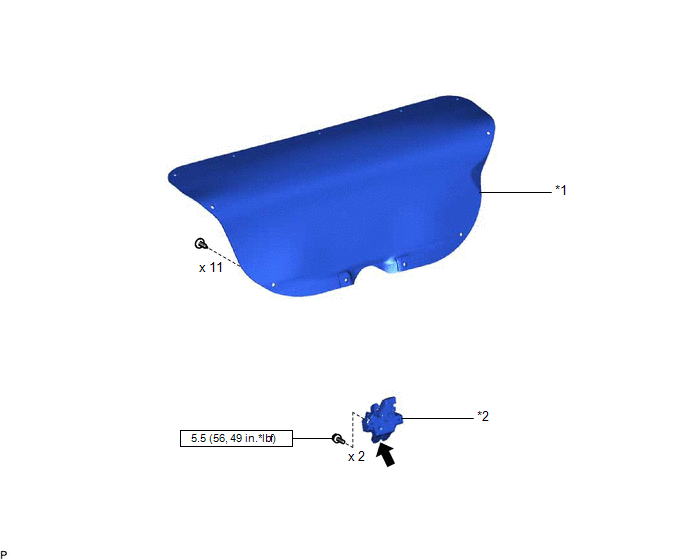

ILUSTRACIÓN

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Grasa multiusos

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí .

2. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí .

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Mueva el cierre de la puerta a la posición de cierre.

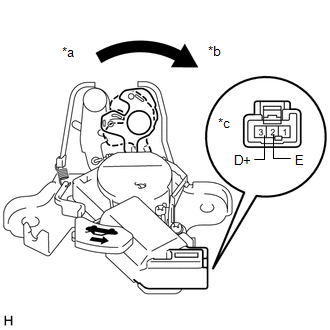

*a

Cierre (bloqueo)

*b

Apertura (desbloqueo)

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta del compartimiento de equipajes)

(2) Aplique tensión de la batería al motor de cierre de la puerta y compruebe su funcionamiento.

OK:

Conexión

Resultado

Terminal positivo (+) de la batería → 1 (ACT+)

Terminal negativo (-) de la batería → Terminal 2 (E)

Función de apertura (desbloqueo) del motor de bloqueo de la puerta del compartimiento de equipajes

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta del compartimiento de equipajes.

(b) Compruebe el funcionamiento del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (E) - 3 (D+)

Cerrada (bloqueada)

10 kΩ o superior

2 (E) - 3 (D+)

Abierta (desbloqueada)

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta del compartimiento de equipajes.

*a

Cierre (bloqueo)

*b

Apertura (desbloqueo)

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta del compartimiento de equipajes)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí .

2. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí .
