EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

4. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

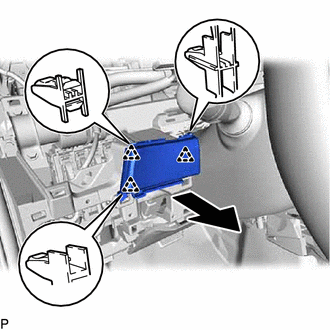

6. EXTRAIGA LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 2

(a) Desenganche los 3 clips y extraiga la base del orificio del interruptor n° 2 como se muestra en la ilustración.

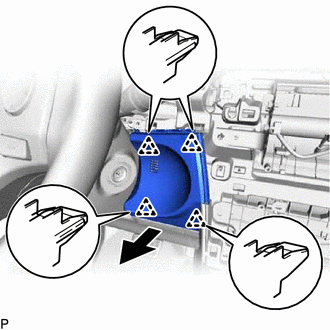

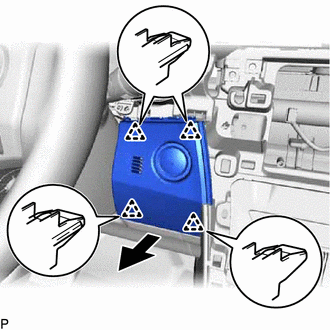

7. EXTRAIGA LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

(a) Sin sistema de llave inteligente:

(1) Desenganche los 4 clips y extraiga la base del orificio del interruptor n° 1 como se muestra en la ilustración.

(b) Con sistema de llave inteligente:

(1) Desenganche las 4 garras como se muestra en la ilustración.

(2) Desconecte el conector y extraiga la base del orificio del interruptor n° 1.

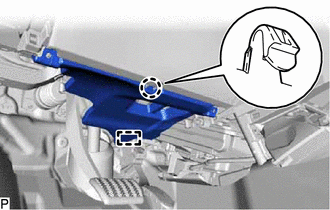

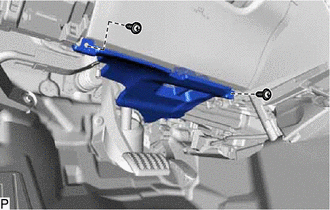

8. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

(a) Quite los 2 tornillos <G>.

(b) Desenganche la garra y la guía para extraer el subconjunto n° 1 de la cubierta inferior del panel de instrumentos.

9. EXTRAIGA EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTES (para tipo con radio y pantalla)

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE (para tipo con receptor de navegación)

Haga clic aquí

12. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA DE NAVEGACIÓN N° 1 (para tipo con receptor de navegación)

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DEL PANEL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

Haga clic aquí

14. EXTRAIGA EL RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

Haga clic aquí

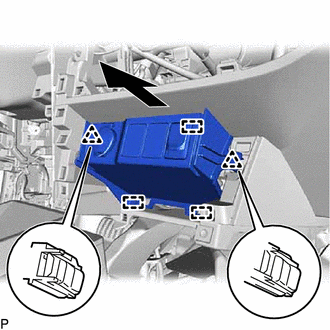

15. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Desenganche los 2 clips y las 3 guías como se muestra en la ilustración.

(b) Desenganche la abrazadera.

(c) Desconecte cada conector y extraiga la moldura de acabado inferior del panel de instrumentos.

16. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

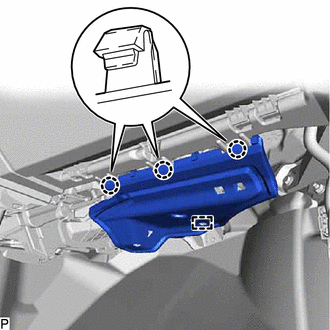

18. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 (con cubierta inferior del panel de instrumentos)

(a) Desenganche las 3 garras y la guía y extraiga el subconjunto n° 2 de la cubierta inferior del panel de instrumentos.

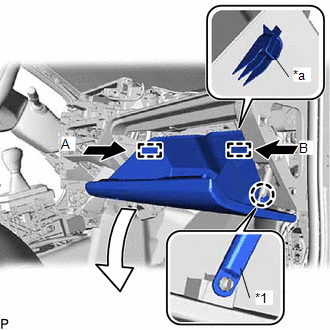

19. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA

(a) Desenganche la garra y suelte el subconjunto del tope de la compuerta de la guantera.

*1

Subconjunto del tope de la puerta de la guantera

*a

Tope

(b) Doble ligeramente los topes (A) y (B) en la dirección indicada por las flechas de la ilustración y extraiga el conjunto de la puerta de la guantera hasta que los topes se suelten.

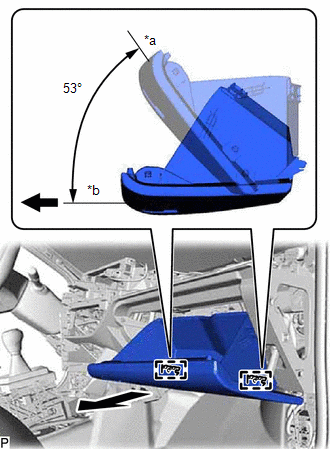

(c) Abra el conjunto de la puerta de la guantera hasta aproximadamente 53 grados desde su posición cerrada. Tire de la misma horizontalmente en la dirección indicada por la flecha para desenganchar las 2 bisagras, y extraiga el conjunto de la puerta de la guantera.

AVISO:

Si tira del conjunto de la compuerta de la guantera hacia arriba para extraerlo, deformará las bisagras. Asegúrese de tirar siempre del conjunto de la puerta de la guantera en sentido horizontal.

*a

Cerrada

*b

Abierta aproximadamente 53°

20. EXTRAIGA EL SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA

(a) Desenganche la garra y extraiga el subconjunto del tope de la puerta de la guantera.

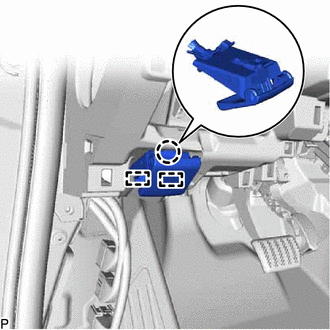

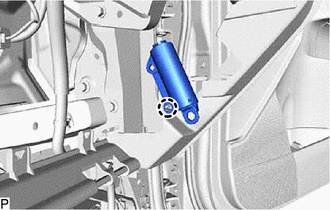

21. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

(a) Desenganche la garra y las 2 guías y desconecte el subconjunto de la palanca de control de la cerradura del capó.

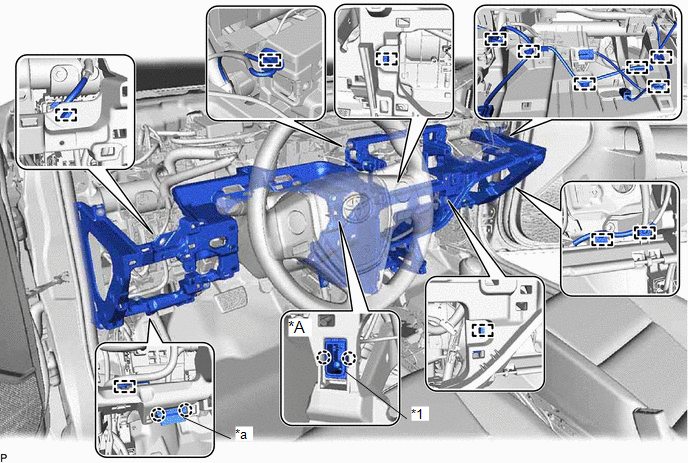

22. EXTRAIGA EL SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Desenganche todas las abrazaderas.

*A

Para sistema de aire acondicionado automático

-

-

*1

Termistor del enfriador (sensor de temperatura interior)

-

-

*a

DLC3

-

-

(b) Desconecte los conectores.

(c) Desenganche las 2 garras y desconecte el DLC3.

(d) Para sistema de aire acondicionado automático:

(1) Desenganche las 2 garras y desconecte el termistor del enfriador (sensor de temperatura interior).

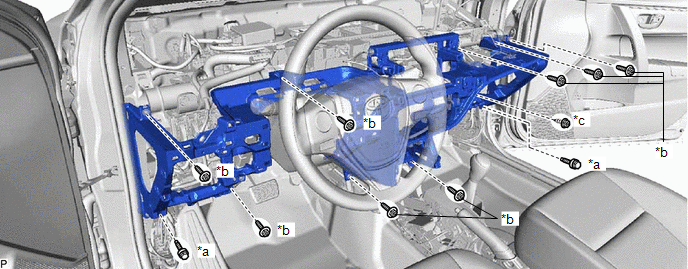

(e) Extraiga los 2 pernos <A> o <B>, 8 tornillos <D>, el tornillo <E> o <F> y el subconjunto inferior del panel de instrumentos.

*a

Perno <A> o <B>

*b

Tornillo <D>

*c

Tornillo <E> o <F>

-

-
