Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

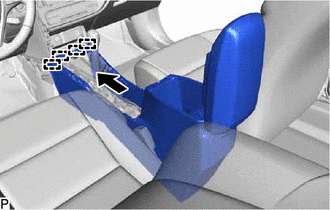

1. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

(a) Enganche las 4 guías como se muestra en la ilustración.

(b) Para transeje manual:

(1) Instale el conjunto de la caja de la consola trasera con los 2 pernos y los 2 tornillos.

(c) para CVT:

(1) Instale el conjunto de la caja de la consola trasera con los 2 pernos y los 4 tornillos.

2. COLOQUE LA MOQUETA DE LA CAJA DE LA CONSOLA

(a) Instale la moqueta de la caja de consola.

3. INSTALE LA PARTE SUPERIOR DEL PANEL DE LA CONSOLA

(a) Desenganche las 2 guías, las 2 garras y los 6 clips e instale el panel superior de la consola como se muestra en la ilustración.

(b) Enganche la abrazadera.

4. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

(a) Conecte todos los conectores.

(b) Enganche las 4 garras y los 5 clips y, a continuación, coloque el subconjunto superior del panel de la consola.

5. COLOQUE EL BISEL DEL ORIFICIO DEL CAMBIO (para CVT)

(a) Enganche las 2 guías.

(b) Enganche las 6 garras y coloque el bisel del orificio del cambio.

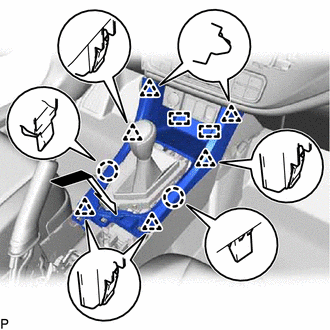

6. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE CAMBIO (para transeje manual)

(a) Enganche las 2 guías.

(b) Enganche las 6 garras e instale el subconjunto de la cubierta del orificio del cambio.

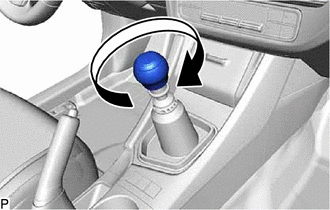

7. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS (para transeje manual)

(a) Gire el subconjunto de la perilla de la palanca de cambios en el sentido de las agujas del reloj para instalar el subconjunto de la perilla de la palanca de cambios.

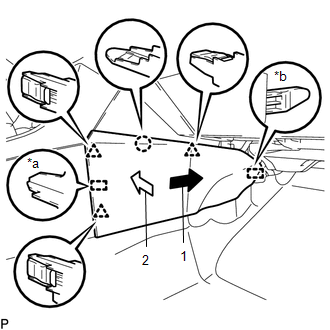

8. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 2

(a) Coloque el encastre de la caja de la consola delantera n° 2 en la dirección indicada por la flecha (1) y enganche la guía <B>.

*a

Guía <A>

*b

Guía <B>

(b) Coloque el encastre de la caja de la consola delantera n° 2 en la dirección indicada por la flecha (2) para enganchar la garra, los 3 clips y la guía <A> e instalar el encastre de la caja de la consola delantera n° 2.

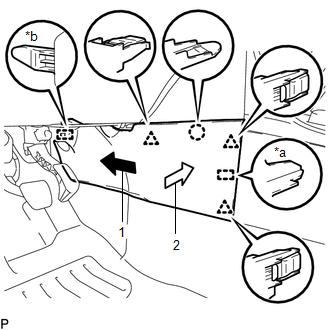

9. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

(a) Coloque el encastre de la caja de la consola delantera n° 1 en la dirección indicada por la flecha (1) y enganche la guía <B>.

*a

Guía <A>

*b

Guía <B>

(b) Coloque el encastre de la caja de la consola delantera n° 1 en la dirección indicada por la flecha (2) para enganchar la garra, los 3 clips y la guía <A> e instalar el encastre de la caja de la consola delantera n° 1.

10. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

    Montaje

    Forro Del Techo
