EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

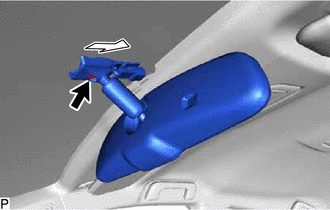

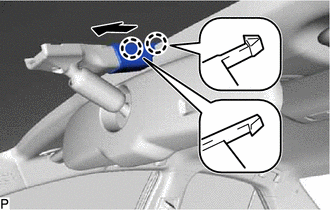

(a) Sin espejo EC: (1) Con una llave de cubo "TORX" T20, retire el tornillo. (2) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración y extráigalo.

2. EXTRAIGA LA CUBIERTA DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

(a) Con espejo EC:

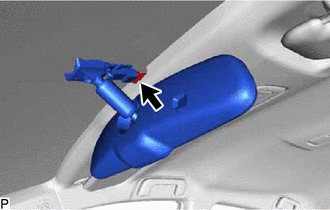

(1) Desenganche las 2 garras y deslice la cubierta del espejo retrovisor interior como se muestra en la ilustración.

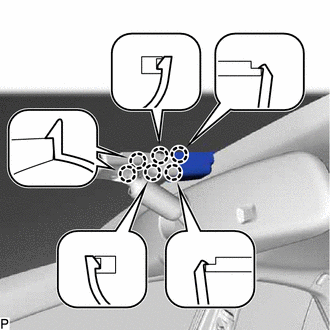

(2) Desenganche las 6 garras y extraiga la cubierta del espejo retrovisor interior.

3. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

(a) Con espejo EC:

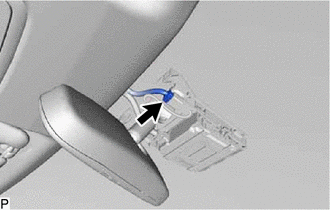

(1) Desconecte el conector.

(2) Con una llave de cubo "TORX" T20, retire el tornillo.

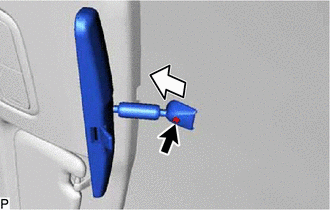

(3) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración y extráigalo.

4. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 2 (con Toyota Safety Sense P)

Haga clic aquí

5. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 1 (con Toyota Safety Sense P)

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con Toyota Safety Sense P)

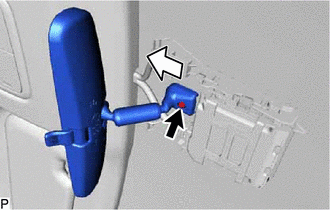

(a) Sin espejo EC: (1) Con una llave de cubo "TORX" T20, retire el tornillo. (2) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración y extráigalo.

7. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con Toyota Safety Sense P)

(a) Con espejo EC:

(1) Desconecte el conector.

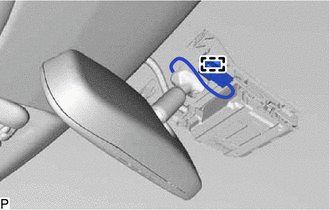

(2) Desenganche la abrazadera.

(3) Con una llave de cubo "TORX" T20, retire el tornillo.

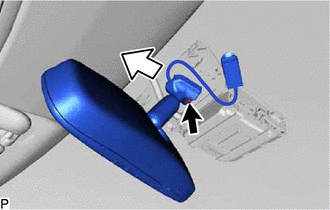

(4) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración y extráigalo.
