INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL CONDUCTOR

OBSERVACIÓN:

El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero.

(a) con avisador acústico regulado por la ley

(1) Coloque el interruptor de encendido en posición ON.

(2) Si el cinturón de seguridad del conductor está desabrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos parpadea durante 6 segundos.

Después de 1.8 segundos, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente.

(3) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(4) Arranque el motor.

(5) Compruebe el estado del indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos en las siguientes situaciones:

  1. Paso 1:

    Si el cinturón de seguridad del conductor está sin abrochar, la palanca de cambios se encuentra en cualquier posición distinta de P* y el freno de estacionamiento no se pisa, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea.

  2. Paso 2:

    Si el cinturón de seguridad del conductor está desabrochado y se conduce el vehículo a unos 20 km/h (12 mph) o más, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea.

    Después de 2 minutos, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente.

  3. Paso 3:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando, al mover la palanca de cambios a la posición P, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente*.

  4. Paso 4:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando y cuando se pisa el freno de estacionamiento, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente.

  5. Paso 5:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando y con el cinturón de seguridad del conductor abrochado, revise que el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se apaga.

    • *: Excepto transeje manual

(b) sin avisador acústico regulado por la ley

(1) Coloque el interruptor de encendido en posición ON.

(2) Si el cinturón de seguridad del conductor está desabrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos parpadea.

(3) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(4) Arranque el motor.

(5) Si el cinturón de seguridad del conductor está desabrochado y se conduce el vehículo a aproximadamente 20 km/h (12 mph) o más, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 1.2 segundos durante 30 segundos.

Después, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 0.4 segundos.

(6) Si el cinturón de seguridad del conductor está abrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos está apagado.

2. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL PASAJERO DELANTERO

OBSERVACIÓN:

El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero.

(a) con avisador acústico regulado por la ley

(1) Ponga un peso de 20 kg (44.0 lb.) en el asiento del pasajero delantero.

AVISO:

Ponga el peso sobre el cojín del asiento y permita que entre en contacto con el respaldo.

(2) Coloque el interruptor de encendido en posición ON.

(3) Abroche el cinturón de seguridad del conductor.

(4) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(5) Arranque el motor.

(6) Compruebe el estado del indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos en las siguientes situaciones:

  1. Paso 1:

    Si el cinturón de seguridad del pasajero delantero está sin abrochar, la palanca de cambios se encuentra en cualquier posición distinta de P* y el freno de estacionamiento no se pisa, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea.

  2. Paso 2:

    Si el cinturón de seguridad del pasajero delantero está desabrochado y se conduce el vehículo a unos 20 km/h (12 mph) o más, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea.

    Después de 2 minutos, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente.

  3. Paso 3:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando, al mover la palanca de cambios a la posición P, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente*.

  4. Paso 4:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando y cuando se pisa el freno de estacionamiento, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se ilumina de forma permanente.

  5. Paso 5:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando, el cinturón de seguridad del pasajero delantero no abrochado y un peso en el asiento del pasajero delantero, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se apaga cuando se retira el peso.

  6. Paso 6:

    Empezando desde el paso 1 con el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadeando y con el cinturón de seguridad del pasajero delantero abrochado, revise que el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se apaga.

    • *: Excepto transeje manual

(b) sin avisador acústico regulado por la ley

(1) Coloque el interruptor de encendido en posición ON.

(2) Ponga un peso de 20 kg (44.0 lb.) en el asiento del pasajero delantero.

AVISO:

Ponga el peso sobre el cojín del asiento y no permita que entre en contacto con el respaldo.

(3) Abroche el cinturón de seguridad del conductor.

(4) Si el cinturón de seguridad del pasajero delantero está desabrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos parpadea.

(5) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(6) Arranque el motor.

(7) Cuando el asiento del pasajero delantero está ocupado, el cinturón de seguridad del pasajero delantero está desabrochado y se conduce el vehículo a unos 20 km/h (12 mph) o más, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 1.2 segundos durante 30 segundos.

Después, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 0.4 segundos.

(8) Si el cinturón de seguridad del pasajero delantero está abrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos está apagado.

3. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL ASIENTO TRASERO (con advertencia del cinturón de seguridad del asiento trasero)

(a) Compruebe el estado del indicador de advertencia del cinturón de seguridad del asiento trasero en el conjunto de luces testigo:

(1) Apague el interruptor de encendido.

(2) Abra y cierre las puertas traseras.

(3) Coloque el interruptor de encendido en posición ON.

(4) Si el cinturón de seguridad del asiento trasero está desabrochado, compruebe si el indicador de advertencia del cinturón de seguridad del asiento trasero del conjunto de luces testigo está encendido.

(5) Una vez transcurridos 34 segundos, asegúrese de que el indicador de advertencia del cinturón de seguridad del asiento trasero del conjunto de luces testigo está apagado.

(6) Si uno de los cinturones de seguridad del asiento trasero pasa de estar abrochado a desabrochado, compruebe si el indicador de advertencia del cinturón de seguridad del asiento trasero del conjunto de luces testigo está encendido.

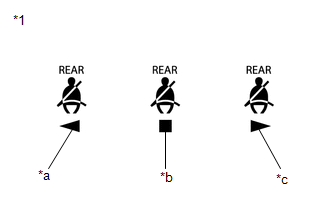

*1

Indicador de advertencia del cinturón de seguridad del asiento trasero (conjunto de luces testigo)

*a

LH

*b

Centro

*c

RH

4. INSPECCIONE EL AVISADOR ACÚSTICO DEL CINTURÓN DE SEGURIDAD

OBSERVACIÓN:

El avisador acústico del cinturón de seguridad puede personalizarse. Asegúrese de que esta función está en la posición ON.

Haga clic aquí

(a) Para el avisador acústico del cinturón de seguridad delantero (con avisador acústico regulado por la ley)

(1) Ponga un peso de 20 kg (44.0 lb.) en el asiento del pasajero delantero.

AVISO:

Ponga el peso sobre el cojín del asiento y permita que entre en contacto con el respaldo.

(2) Después de colocar el interruptor de encendido en la posición ON, si el cinturón de seguridad del conductor no se abrocha en 1.8 segundos, compruebe que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 1.2 segundos durante 6 segundos.

(3) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(4) Arranque el motor.

(5) Cuando el cinturón de seguridad del conductor o del pasajero delantero están desabrochado y se conduce el vehículo a unos 20 km/h (12 mph) o más, compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena una vez.

(6) Cuando han transcurrido 24 segundos luego de que el avisador acústico sonó, revise que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 1.2 segundos durante 6 segundos.

(7) Una vez que el avisador acústico del cinturón de seguridad ha sonado durante 6 segundos a intervalos de 1.2 segundos, compruebe que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 0.4 segundos durante 90 segundos.

(8) Compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se detiene 96 segundos luego de haber comenzado a sonar a intervalos de 1.2 segundos.

(9) Una vez que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se detiene y el interruptor de encendido se apaga y se vuelve a arrancar el motor, compruebe que el avisador acústico suena una vez más y luego de acuerdo con el modo correspondiente cuando se conduce el vehículo a 20 km/h (12 mph) como mínimo con el cinturón de seguridad del conductor o del pasajero delantero desabrochado.

(10) Una vez que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se detiene, se conduce el vehículo a 20 km/h (12 mph) o más con el cinturón de seguridad del conductor o del pasajero abrochado y el cinturón de seguridad del conductor o del pasajero delantero está desabrochado, compruebe que suena el avisador acústico suena una vez más y que, a continuación, suena de acuerdo con el patrón correspondiente.

(11) Una vez que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos deja de sonar, seleccione la marcha atrás y luego 1a. Conduzca el vehículo a 20 km/h (12 mph) como mínimo con el cinturón de seguridad del conductor o del pasajero delantero sin abrochar y, a continuación, compruebe que suena el avisador acústico una vez más y, a continuación, suena de acuerdo con el modo correspondiente*1.

(12) Una vez que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos deje de sonar, coloque la palanca de cambios en R y luego en D. Conduzca el vehículo a 20 km/h (12 mph) como mínimo con el cinturón de seguridad del asiento del conductor o del pasajero delantero sin abrochar, y compruebe que suena el avisador acústico una vez más y, a continuación, de acuerdo con el modo correspondiente *2.

  • *1: Para transeje manual
  • *2: Excepto transeje manual

(b) Para el avisador acústico del cinturón de seguridad delantero (sin avisador acústico regulado por la ley)

(1) Ponga un peso de 20 kg (44.0 lb.) en el asiento del pasajero delantero.

AVISO:

Ponga el peso sobre el cojín del asiento y no permita que entre en contacto con el respaldo.

(2) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(3) Arranque el motor.

(4) Compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 1.2 segundos durante 30 segundos.

(5) Una vez que el avisador acústico del cinturón de seguridad ha sonado durante 30 segundos a intervalos de 1.2 segundos, compruebe que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 0.4 segundos durante 90 segundos.

(6) Compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se detiene 2 minutos luego de haber comenzado a sonar a intervalos de 1.2 segundos.

(7) Cuando cese el sonido del avisador acústico, desconecte el interruptor de encendido y arranque otra vez el motor. Conduzca el vehículo a unos 20 km/h (12 mph) o más, con el cinturón de seguridad del conductor o del pasajero delantero sin abrochar y, a continuación, compruebe que el avisador acústico vuelve a sonar.

(8) Cuando el avisador acústico deje de sonar, abroche el cinturón de seguridad del conductor o del pasajero delantero. Conduzca el vehículo a unos 20 km/h (12 mph) o más y desabroche el cinturón de seguridad del conductor o del pasajero delantero. A continuación, compruebe que el avisador acústico vuelve a sonar.

(9) Cuando el avisador acústico deje de sonar, detenga el vehículo, coloque la palanca de cambios en R y, a continuación, colóquela en la 1a marcha. Conduzca el vehículo a unos 20 km/h (12 mph) o más y compruebe si el avisador acústico vuelve a sonar.*1

(10) Una vez que el avisador acústico haya dejado de sonar, detenga el vehículo, mueva la palanca de cambios a la posición R y, a continuación, a la posición D. Conduzca el vehículo a unos 20 km/h (12 mph) o más y compruebe si el avisador acústico vuelve a sonar.*2

  • *1: Para transeje manual
  • *2: Excepto transeje manual

(c) Para avisador acústico de advertencia del cinturón de seguridad del asiento trasero (con advertencia del cinturón de seguridad del asiento trasero)

(1) Abra y cierre una puerta trasera.

(2) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(3) Abroche el cinturón de seguridad del conductor.

(4) Arranque el motor.

(5) Cuando el cinturón de seguridad trasero está desabrochado y se conduce el vehículo a unos 20 km/h (12 mph) o más, compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 1.2 segundos durante 6 segundos.

(6) Una vez que el avisador acústico del cinturón de seguridad ha sonado durante 6 segundos a intervalos de 1.2 segundos, compruebe que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 0.4 segundos durante 24 segundos.

(7) Compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se detiene 30 segundos luego de haber comenzado a sonar a intervalos de 1.2 segundos.

(8) Una vez que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se haya parado, coloque el interruptor de encendido en la posición OFF, abra y cierre una puerta trasera y arranque de nuevo el motor. Abroche y desabroche un cinturón de seguridad del asiento trasero y, a continuación, conduzca el vehículo a unos 20 km/h (12 mph) o más y compruebe si el avisador acústico vuelve a sonar de la misma manera.

(9) Una vez que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se haya parado, abroche un cinturón de seguridad del asiento trasero, conduzca el vehículo a unos 20 km/h (12 mph) o más, desabroche el cinturón de seguridad del asiento trasero y compruebe que el avisador acústico vuelve a sonar de la misma manera.

(10) Una vez que el avisador acústico ha dejado de sonar, detenta el vehículo, mueva la palanca de cambios a la posición R y, a continuación, a la posición D. Conduzca el vehículo a unos 20 km/h (12 mph) o más y compruebe que el avisador acústico vuelve a sonar.

    Lista De Datos / Prueba Activa
