Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

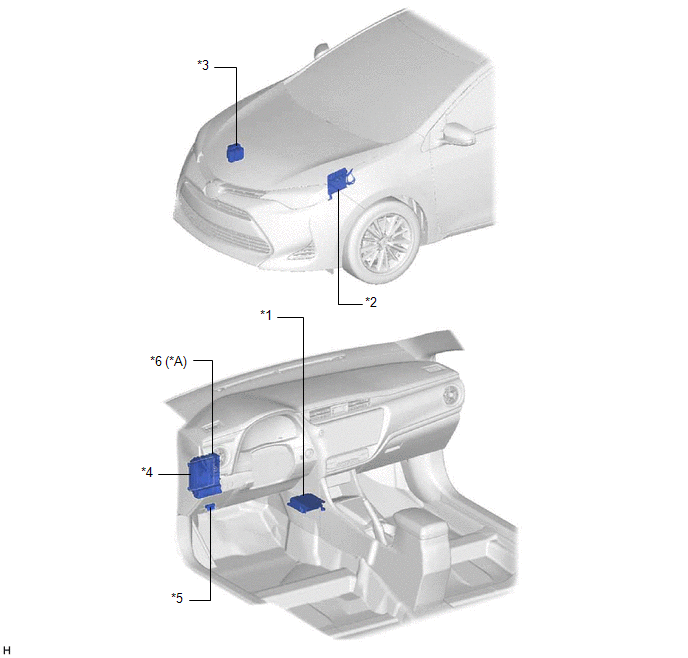

ILUSTRACIÓN

*A

Con advertencia del cinturón de seguridad del asiento trasero

-

-

*1

CONJUNTO DEL SENSOR DEL AIRBAG

*2

ECM

*3

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

DLC3

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 3

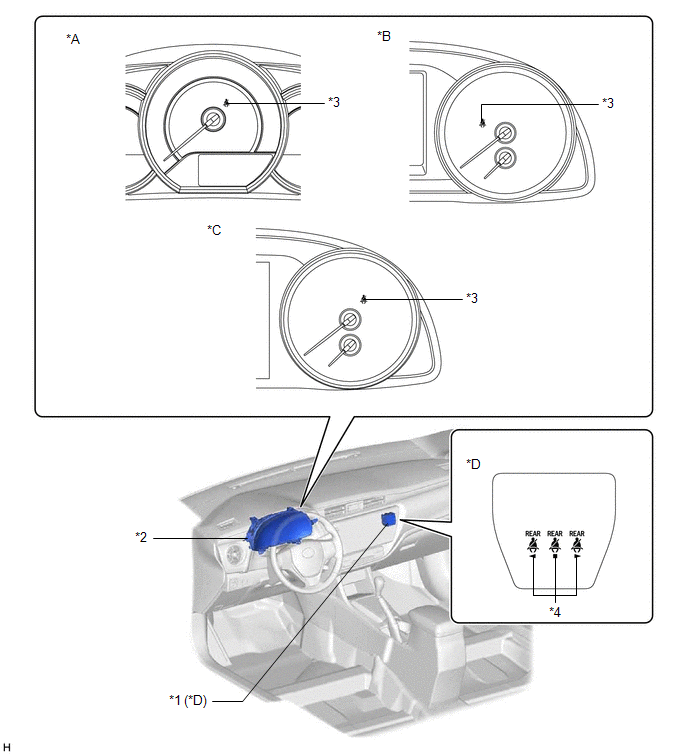

ILUSTRACIÓN

*A

Para la pantalla de información múltiple (LCD segmentada)

*B

Para la pantalla de información múltiple (pantalla de puntos)

*C

para la pantalla de información múltiple (color)

*D

Con advertencia del cinturón de seguridad del asiento trasero

*1

CONJUNTO DE LAS LUCES TESTIGO

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- AVISADOR ACÚSTICO DEL CINTURÓN DE SEGURIDAD

*3

INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD

*4

INDICADOR DE ADVERTENCIA DEL CINTURÓN DEL ASIENTO TRASERO

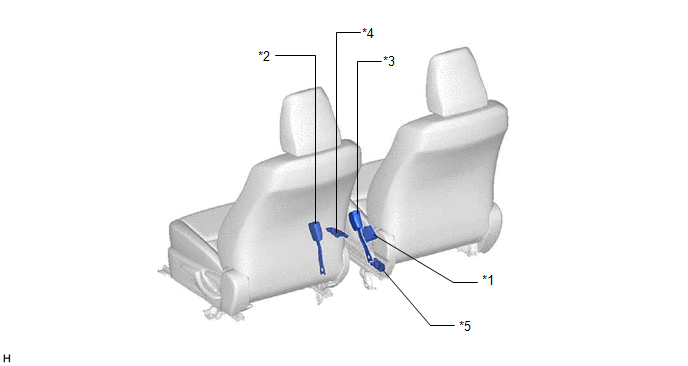

ILUSTRACIÓN

*1

ECU DE DETECCIÓN DE OCUPANTE

*2

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*3

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO

*4

SENSOR DE CLASIFICACIÓN DE OCUPANTES DELANTERO IZQUIERDO

*5

SENSOR DE CLASIFICACIÓN DE OCUPANTES TRASERO IZQUIERDO

-

-

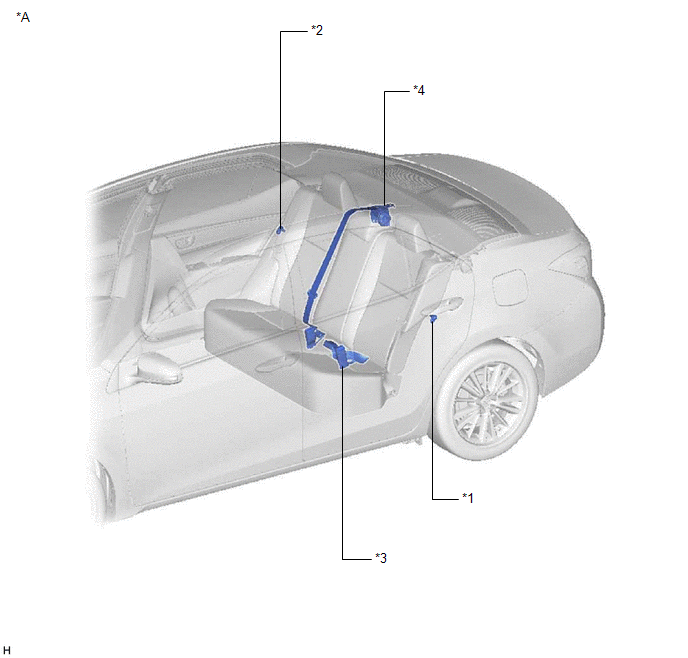

ILUSTRACIÓN

*A

Con advertencia del cinturón de seguridad del asiento trasero

-

-

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (IZQUIERDA)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (DERECHA)

*3

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

*4

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO
