Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

(a) Coloque la placa de anclaje del cinturón de seguridad del asiento delantero.

2. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)

(a) Instale el conjunto del cinturón de seguridad interior del asiento delantero izquierdo con la tuerca.

Parte saliente

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior del asiento delantero izquierdo y la parte saliente del dispositivo de ajuste del asiento delantero se superpongan.

(b) Enganche la abrazadera.

(c) Enganche todas las abrazaderas debajo del conjunto del asiento delantero.

3. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

(a) Fabricados por TMMC:

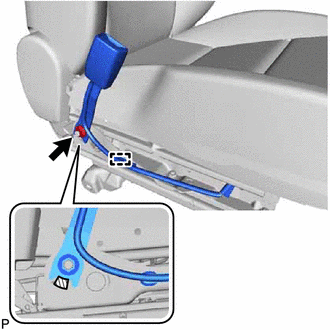

(1) Instale el conjunto del cinturón de seguridad interior del asiento delantero derecho con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior del asiento delantero derecho y la parte saliente del dispositivo de ajuste del asiento delantero se superpongan.

Parte saliente

(2) Enganche la abrazadera.

(3) Enganche todas las abrazaderas debajo del conjunto del asiento delantero.

(4) Conecte cada conector debajo del conjunto del asiento delantero.

(b) Fabricados por TMMMS:

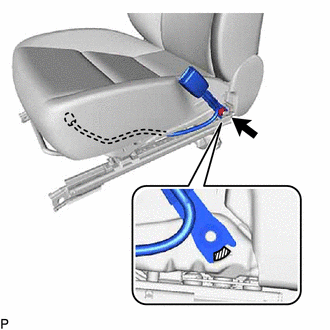

(1) Instale el conjunto del cinturón de seguridad interior del asiento delantero derecho con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

No permita que la pieza de anclaje del conjunto del cinturón de seguridad interior del asiento delantero derecho y la parte saliente del dispositivo de ajuste del asiento delantero se superpongan.

Parte saliente

(2) Enganche todas las abrazaderas debajo del conjunto del asiento delantero.

(3) Conecte el conector de la zona inferior del conjunto del asiento delantero.

4. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí
