Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ANCLAJE DEL CINTURÓN DE HOMBRO DELANTERO

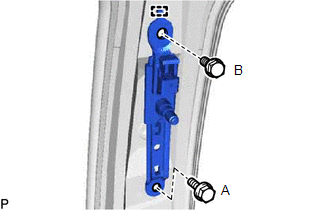

(a) Enganche la guía para instalar temporalmente el conjunto del dispositivo de ajuste del anclaje del cinturón de hombro delantero con los 2 pernos.

(b) Apriete por completo el perno (A) en primer lugar y, a continuación, el perno (B).

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

2. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

3. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

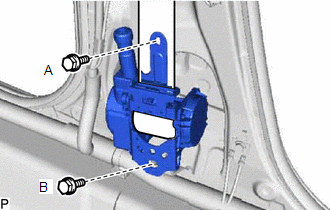

(a) Instale provisionalmente el conjunto del cinturón de seguridad exterior del asiento delantero con los 2 pernos.

(b) Apriete por completo el perno (A) en primer lugar y, a continuación, el perno (B).

Torque:

Perno (A) :

5.0 N·m {51 kgf·cm, 44 in·lbf}

Perno (B) :

42 N·m {428 kgf·cm, 31 ft·lbf}

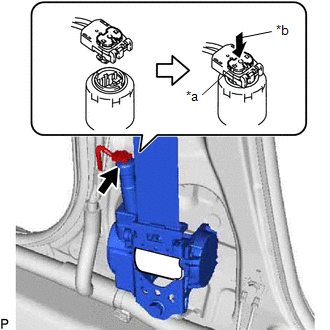

(c) Conecte el conector del pretensor y bloquee el botón de cierre como se muestra en la ilustración.

AVISO:

Cierre correctamente el botón de cierre.

*a

Botón de cierre

*b

Bloquear

(d) Conecte el anclaje de hombro del conjunto del cinturón de seguridad exterior del asiento delantero con la tuerca.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(e) Compruebe si el ELR se bloquea.

AVISO:

Esta comprobación debería realizarse con el conjunto del cinturón de seguridad exterior del asiento delantero instalado.

(1) Con el conjunto del cinturón de seguridad exterior del asiento delantero instalado, compruebe si el cinturón se bloquea cuando se tira de él rápidamente.

4. INSTALE EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

Haga clic aquí

5. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL

Haga clic aquí

6. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

(a) Conecte el anclaje del piso del conjunto del cinturón de seguridad exterior del asiento delantero con el perno.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

7. INSTALE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

(a) Enganche las 3 garras para colocar la cubierta del anclaje exterior del cinturón de cadera.

8. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

Para el lado izquierdo: Haga clic aquí

Para el lado derecho: Haga clic aquí

9. INSTALE EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí

10. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

Para el lado izquierdo: Haga clic aquí

Para el lado derecho: Haga clic aquí

11. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

12. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

13. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí

    InspecciÓn

    Desecho
